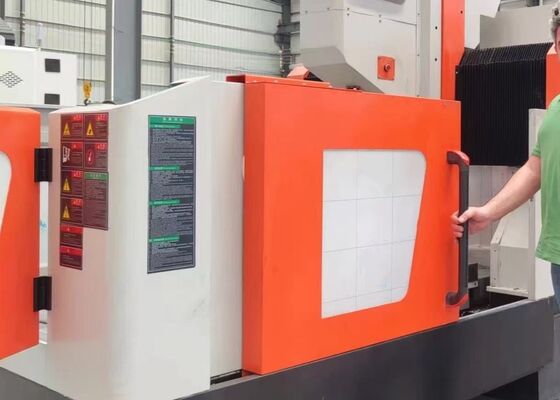

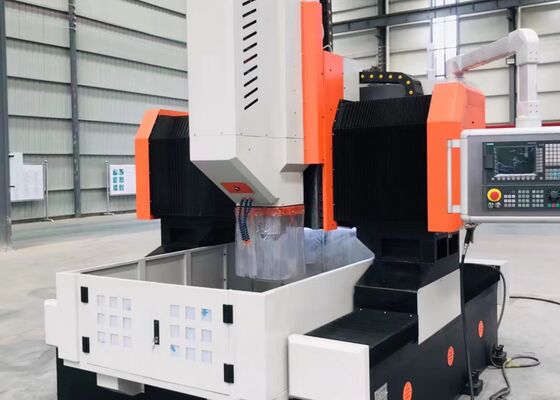

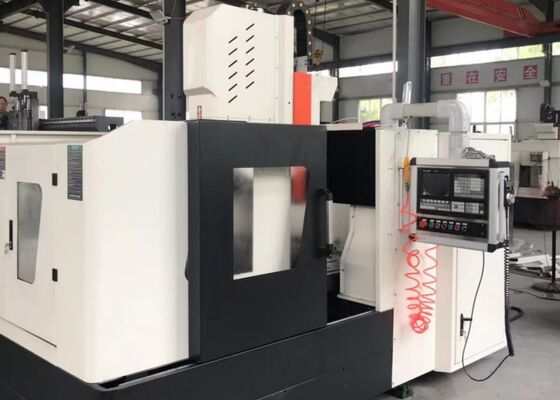

Digunakan Untuk Pipa Pipa Pipa Flanges Mesin Pengeboran Cnc 11KW Servo Spindle Motor Power
Pengantar Produk:
Peralatan ini dirancang khusus untuk pengolahan pelat lembaran tabung dan flanges, mendukung diameter lubang hingga φ80mm.bergelombang, dan penggilingan. Ini cocok untuk digunakan dengan karbida dan bor konvensional. Sistem kontrol CNC mudah digunakan, memfasilitasi pengoperasian yang mudah.Mesin secara konsisten mencapai presisi dan kinerja yang luar biasa.
Konfigurasi produk:
| Model |
PHD1010 |
| Ukuran benda kerja |
LxW (mm) |
1000x1000 |
| Lebar T-slot Workbench (mm) |
28 |
| Kepala tenaga pengeboran |
Qty. |
1 |
| Spindle taper |
BT2 |
| Diameter pengeboran maksimum (mm) |
Φ50 |
| Ketebalan maksimum (mm) |
≤ 180 |
| Diameter taping |
M3-M20 |
| Kecepatan spindle (r/menit) |
30 ~ 3000 |
| Daya motor servo spindle(kW) |
11 |
| Gerakan lateral kepala penggerak (sumbu X) |
Maks. tegangan horizontal (mm) |
1000 |
| Kecepatan gerak lateral (r/menit) |
0 ~ 8 |
| Daya servo motor untuk gerakan lateral (kW) |
2.4 |
| Gerakan longitudinal gantry (sumbu Y) |
Maks. denyut masuk (mm) |
1000 |
| Kecepatan gerak pakan (m/menit) |
0 ~ 8 |
| Kekuatan servo motor pakan (kW) |
2.4 |
| Gerakan pakan ram vertikal (sumbu Z) |
Max. stroke (mm) |
400 |
| Kecepatan bergerak (m/menit) |
0 ~ 8 |
| Kekuatan servo motor (kW) |
2.4 |
| Keakuratan penentuan posisi tiga sumbu |
X/Y/Z/A/B/C (mm) |
±0,02/1000 |
| Keakuratan penentuan posisi berulang tiga sumbu |
X/Y/Z/A/B/C (mm) |
± 0,01/1000 |
| Sistem listrik |
Sistem CNC |
FAGOR/ KND/ GSK |
| Pengganti alat |
Jenis cakram (Optional) |
24 posisi alat |
| Ukuran keseluruhan |
LxWxH (m) |
3.2x2.2x2.2 |
Fitur Produk
1Kerangka mesin dan balok silang terbuat dari struktur baja las dan mengalami perawatan panas yang komprehensif untuk mengurangi tekanan untuk menjamin akurasi yang tinggi.meja geser melintang, dan ram terbuat dari besi cor, menawarkan daya tahan yang superior dan kekakuan struktural.
2Sistem servo drive ganda di kedua sisi sumbu X menyediakan gerakan gantry yang tepat dan disinkronkan, memastikan tegak lurus yang sangat baik antara sumbu Y dan X.
3Meja kerja terbuat dari besi cor berkualitas tinggi, memberikan operasi yang andal, kekakuan yang sangat baik, dan stabilitas jangka panjang.
4. Spindle pengeboran memiliki kekakuan tinggi,desain BT40 yang dirancang dengan presisi dan dilengkapi dengan sistem pengiriman pendingin internal untuk meningkatkan efisiensi mesin dan penggantian alat yang disederhanakan. rentang kecepatan spindle meluas dari 30 sampai 3000 rpm.
5Dua sistem conveyor chip plat-chain diposisikan di kedua sisi meja kerja.Memfasilitasi pengelolaan chip yang efektif dan sirkulasi ulang pendingin.
6Mesin ini dilengkapi dengan sistem pendingin internal dan eksternal, masing-masing memberikan tekanan dan kapasitas aliran yang cukup untuk kinerja mesin yang optimal.Perangkat pemantauan tingkat pendingin juga terintegrasi untuk memastikan pelumasan yang efektif dan pendinginan alat pemotong selama operasi.
7Mesin ini menggabungkan sistem pelumasan otomatis terpusat yang menyediakan pelumasan terus menerus dan dapat diandalkan untuk komponen gerak utama, termasuk panduan, sekrup bola,dan bantalan rolling, membantu memperpanjang umur operasional elemen kritis ini.
8Sistem kontrol CNC adalah model 828D, menawarkan fungsionalitas yang komprehensif, pemrograman CAD-CAM terintegrasi, operasi yang ramah pengguna, serta peringatan otomatis dan fitur kompensasi kesalahan.
9Mesin ini dilengkapi dengan komponen kunci dari merek terkenal secara internasional, termasuk panduan roller linier, sekrup bola, servo motor dan driver, spindle, sistem kontrol CNC,Pompa dan katup hidraulik, dan pompa pendingin. Hal ini menjamin keandalan yang luar biasa dan kinerja operasi yang stabil secara konsisten.
Mesin pemotong pelat gantry CNC adalah solusi industri yang kuat, dirancang dengan cermat untuk pemesinan presisi komponen jenis pelat dan bagian struktural.Hal ini dirancang khusus untuk mengolah benda kerja seperti flanges, cakram, cincin, dan pelat datar, selama ketebalan material tetap dalam kisaran pengolahan efektif yang ditunjuk mesin.
Dalam fasilitas manufaktur baja, mesin pengeboran pelat ini melakukan pengeboran dan penggilingan presisi tinggi pada pelat struktural dan komponen koneksi,memberikan dasar yang dapat diandalkan untuk konstruksi struktur baja yang kuat dan andalDalam sektor tenaga angin, ia memberikan pemesinan yang akurat dari menara turbin angin dan flang, memastikan komponen penting ini dapat menahan kondisi lingkungan yang menuntut,termasuk beban angin yang tinggi dan fluktuasi suhuUntuk aplikasi teknik jembatan, mesin memproses balok jembatan dan struktur pendukung,memungkinkan pembentukan koneksi yang aman dan tahan lama yang mampu menahan tegangan dinamis sepanjang umur operasional jembatan.
