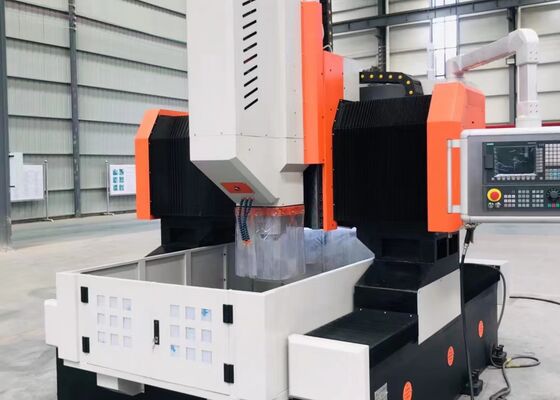

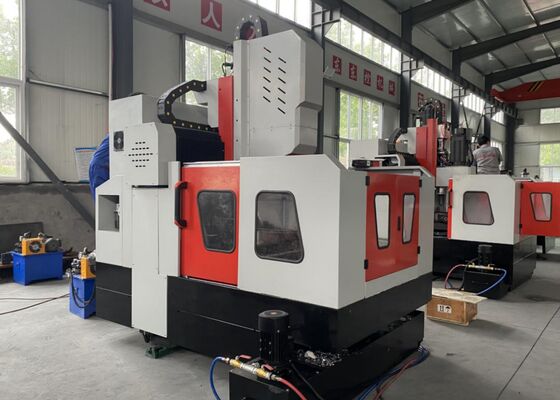

Model PHD1212 Cnc Gantry Flange Boiler Drilling Machine 0~8 M/Min
Pengantar Produk
Mesin pengeboran dan penggilingan jenis gantry CNC dirancang khusus untuk melakukan pengeboran, pengelompokan, mengetuk, dan penggilingan pada benda kerja pelat dan komponen struktural.Ini mampu memproses item seperti flanges, cakram, cincin, dan pelat datar, dengan parameter ketebalan yang ketat mematuhi mesin yang ditentukan rentang pengolahan efektif.Mesin ini mendukung pengolahan baik melalui-lubang dan lubang buta pada komponen bahan monolitik dan komposit. sepenuhnya terintegrasi dengan kontrol digital di seluruh siklus mesin, ia memastikan kemudahan operasi dan efisiensi yang luar biasa. mesin ini sangat cocok untuk produksi otomatis,memberikan hasil presisi tinggi untuk memenuhi permintaan aplikasi manufaktur multi-varietas dan skala besar.
Spesifikasi:
| Ukuran benda kerja |
LxW |
1200x1200 mm |
| Ketinggian gantry |
750 mm |
| Meja kerja |
Lebar slot T |
18 mm |
| Kepala tenaga pengeboran |
Qty. |
1 |
| Spindle taper |
BT1Pengadaan |
|
Max.diameter pengeboran
(Baja karbon biasa)
|
Φ60 mm |
| Diameter taping |
M3-M28 |
| Kecepatan spindle |
30 ~ 3000 r/menit |
| Daya motor servo spindle |
22kW |
| Jarak dari ujung bawah spindle ke meja kerja |
200-750 mm |
|
Gerakan samping kepala penggerak(sumbu X)
|
Maks.jalan horizontal |
1200 mm |
| Kecepatan gerakan lateral |
0 ~ 8 r/min |
| Daya servo motor untuk gerakan lateral |
2.4kW |
| Gerakan longitudinal gantry (sumbu Y) |
Maks. denyut makan |
1200 mm |
| Kecepatan gerak pakan |
0 ~ 8 m/menit |
| Daya servo motor pakan |
2.4kW |
| Gerakan pakan ram vertikal (sumbu Z) |
Maks. pukulan |
550 mm |
| Kecepatan bergerak |
0 ~ 8 m/menit |
| Daya servo motor |
2.8kW (Brake) |
| Keakuratan penentuan posisi tiga sumbu |
X/Y/Z/A/B/C |
± 0,015/1000mm |
| Keakuratan penentuan posisi berulang tiga sumbu |
X/Y/Z/A/B/C |
± 0,01/1000mm |
| Ukuran keseluruhan |
LxWxH |
4000x3800x2800 mm |
Fitur Produk
1Sistem Transmisi
Rel panduan dan slider presisi tinggi, yang berasal dari Taiwan, dirancang khusus untuk memastikan kinerja yang lancar sambil secara signifikan meningkatkan kapasitas beban peralatan.sumbu X dan sumbu Z dilengkapi dengan dua dan empat panduan linier rollingSistem ini sepenuhnya memenuhi persyaratan teknis untuk operasi pengeboran kecepatan tinggi..Dalam hal transmisi daya, sumbu X dan sumbu Z didorong oleh motor servo AC, yang mendorong sekrup bola presisi untuk mengubah gerak rotasi menjadi perpindahan linier yang tepat.
Sumbu Y dilengkapi dengan dua panduan linier bergulir yang kuat, masing-masing dilengkapi dengan dua slider rel persegi, membentuk mekanisme geser sumbu Y.Konfigurasi ini tidak hanya memenuhi persyaratan kekakuan dan kekuatan yang ketat dari bingkai gerbang tetapi juga menawarkan beberapa manfaat teknis, termasuk koefisien gesekan rendah, gerakan berkecepatan tinggi, peredam getaran superior, dan umur operasi yang diperpanjang.sumbu Y menggunakan teknologi servo motor drive sinkron, yang menggerakkan sekrup bola secara bersamaan, memungkinkan gerakan bergantian yang tepat dari meja kerja sumbu Y untuk memastikan operasi pemesinan CNC yang akurat.
2Sistem Lubrikasi Otomatis dan Mekanisme Perlindungan:
Mesin ini dilengkapi dengan sistem pelumasan otomatis tekanan parsial volumetrik buatan Taiwan, memberikan pelumasan menyeluruh, bebas sudut untuk komponen bergerak seperti rel panduan, sekrup timbal,Axis X dan Y dilindungi oleh penutup anti debu, sementara pelindung air tahan percikan dipasang di sekitar meja kerja,menawarkan perlindungan yang ditingkatkan selama operasi.
3. Sistem Pengiriman Pendingin Pusat:
Mesin ini dilengkapi dengan sistem pengiriman pendingin pusat standar. sirkulasi pendingin internal secara efektif mencegah serpihan besi dari menempel pada alat selama pemesinan,sehingga mengurangi keausan alat, memperpanjang umur alat, dan meningkatkan permukaan finishing workpieces.Outlet pendingin bertekanan tinggi di ujung alat memastikan perlindungan yang dapat diandalkan baik untuk permukaan benda kerja dan sendi putar kecepatan tinggi, mencegah penyumbatan yang disebabkan oleh kontaminan dan meningkatkan kualitas benda kerja dan efisiensi operasional secara keseluruhan.
Peralatan industri canggih jenis gantry CNC ini, dirancang untuk pengeboran dan penandaan operasi pada pelat dan lembaran logam,didesain dengan tepat untuk pemesinan yang tepat dari komponen seperti piring dan bagian strukturalSecara khusus dirancang untuk mengolah benda kerja seperti flange, disk, cincin, dan pelat datar, itu dibangun untuk spesifikasi kritis,memastikan bahwa ketebalan benda kerja ini mematuhi secara ketat parameter pengolahan yang efektif yang telah ditentukan sebelumnya.
Dalam fasilitas manufaktur struktur baja, peralatan ini melakukan operasi pengeboran dan penggilingan yang tepat pada pelat struktural dan komponen penghubung,yang menetapkan dasar yang kuat untuk perakitan stabil rangka bajaDalam sektor energi angin,perusahaan ini menyediakan solusi pemesinan presisi tinggi untuk menara turbin angin dan flange operasi kritis yang memastikan komponen ini mampu menahan kondisi lingkungan yang ekstrim (eUntuk proyek konstruksi jembatan, peralatan memproses balok jembatan dan bracket pendukung, memungkinkan pembentukan kekuatan yang kuat,koneksi tahan lama yang dirancang untuk menahan beban dinamis sepanjang umur layanan jembatan yang diperpanjang.
