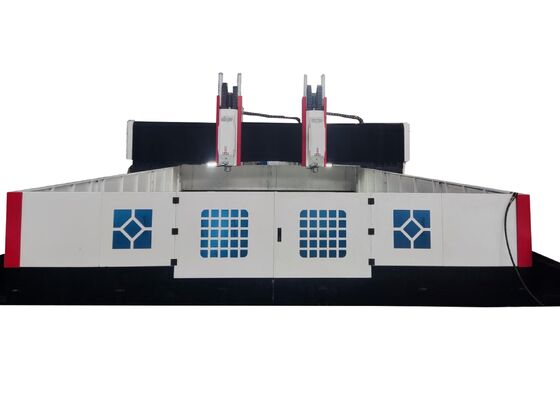

Model PHD6060 Mesin Pengeboran dan Penggilingan Plat CNC 22KW Servo Spindle Motor Power

Model PHD6060 Mesin Pengeboran dan Penggilingan Plat CNC 22KW Servo Spindle Motor Power

Aplikasi:

Mesin pengeboran dan penggilingan flange jenis gantry CNC yang dirancang khusus ini dirancang untuk melakukan berbagai operasi pemesinan, termasuk pengeboran, pengelompokan, mengetuk, penggilingan,dan membosankan, pada lembaran jenis piring dan perakitan struktural. memberikan kemampuan pengolahan lubang efisiensi tinggi untuk komponen seperti flange, cakram, bagian berbentuk cincin, dan piring,dalam kisaran ketebalan yang ditentukanMesin ini mampu mengolah lubang melalui dan lubang buta, menunjukkan kompatibilitas yang luar biasa dengan komponen bahan monolitik serta benda kerja bahan komposit.Dilengkapi dengan teknologi kontrol digital canggih, mesin ini memastikan kemudahan dan kenyamanan operasi yang unggul.dan mendukung kebutuhan manufaktur skala besar.

Spesifikasi:

Struktur peralatan:

Mesin pengeboran dan penandaan gantry CNC ini dirancang khusus dengan meja kerja tempat tidur besi cor, struktur gantry bergerak, pelana melintasi, unit tenaga pengeboran-penggilingan,Sistem pelumasan dan keamanan otomatis, sebuah modul pendingin sirkulasi, sistem kontrol numerik (NC), dan modul kontrol listrik.mesin memastikan kapasitas beban yang luar biasa dan kontrol gerakan yang tepat, sementara sistem penggerak sekrup bola presisi tinggi memberikan akurasi posisi yang luar biasa dan pengulangan operasi yang konsisten.

Fitur Produk

1. Kepala kekuatan pengeboran
Kepala tenaga pengeboran dilengkapi dengan motor spindle servo khusus,menggunakan sabuk sinkron bergantian untuk pengurangan kecepatan dan peningkatan torsi untuk menggerakkan spindel presisi yang dirancang khususSpindel ini memiliki enam baris pengaturan bantalan kontak sudut Jepang (empat bantalan di bagian depan dan dua di bagian belakang), yang memungkinkan penyesuaian kecepatan terus menerus.Terintegrasi dengan penukar alat pneumatik, spindle memfasilitasi pertukaran alat yang cepat dan efisien.Baik sumbu X dan Y mendukung gerakan terkoordinasi dan memanfaatkan kontrol semi-terkunci-loop, memungkinkan interpolasi linier dan melingkar. hidung spindle dirancang dengan lubang kerucut BT50 dan dihubungkan dengan sendi putar kecepatan tinggi,memungkinkan operasi pengeboran U berkecepatan tinggi melalui pengiriman pendingin melalui spindle.

2Sistem Transmisi
Dengan fitur rel panduan buatan Taiwan dan konfigurasi slider presisi tinggi, sistem ini memastikan operasi yang lancar dan kemampuan bantalan beban berat yang ditingkatkan.sumbu X menggunakan dua rolling garis panduan rel sebagai panduan lateral dan beban-membawa elemenTransmisi sumbu X digerakkan oleh servo motor AC yang digabungkan dengan sekrup bola presisi, memungkinkan kontrol gerakan linier yang akurat.

3Sistem transmisi (bagian sumbu Y, terus)
Sumbu Y dilengkapi dengan dua rel panduan linier bergulir berat di kedua sisinya, masing-masing menampilkan tiga gerbong rel persegi yang dipasang pada rel panduan, membentuk mekanisme geser sumbu Y.Desain ini tidak hanya memenuhi persyaratan yang menuntut untuk kekakuan tinggi dan integritas struktural dari bingkai gerbang tetapi juga memberikan beberapa keuntungan teknis, termasuk koefisien gesekan rendah, kecepatan gerak tinggi, sifat damping getaran superior, dan umur operasi yang diperpanjang.teknologi penggerak sinkron servo motor ganda digunakan: servo motor khusus di setiap sisi mendorong rotasi sekrup bola secara sinkron, memungkinkan perpindahan yang tepat dari bingkai gerbang dan mendukung tugas pemesinan CNC presisi tinggi.

.

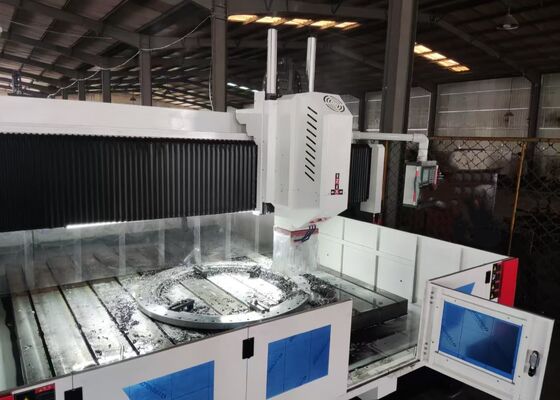

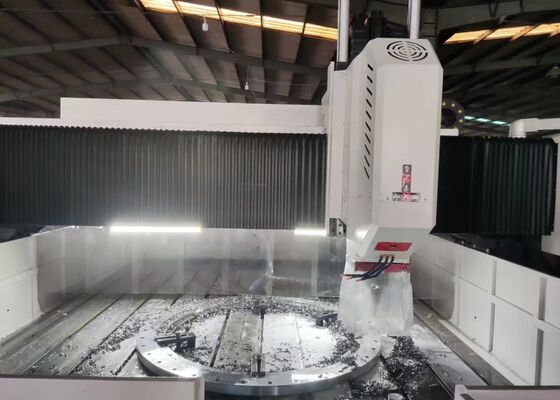

Mesin industri gantry CNC canggih ini dirancang khusus untuk melakukan pengeboran dan penandaan operasi pada komponen pelat dan lembaran logam.Pemasangan dengan presisi tinggi untuk pemesinan presisi tinggi dari jenis lembaran dan kumpulan struktural, secara khusus kompatibel dengan pengolahan flanges, disk, bagian berbentuk cincin, pelat datar, dan komponen serupa.Persyaratan operasi utama adalah bahwa ketebalan benda kerja harus ketat mematuhi spesifikasi pemesinan efektif mesin yang telah ditentukan sebelumnya.

Dalam fasilitas pembuatan struktur baja, peralatan ini melakukan operasi pengeboran dan penggilingan yang tepat pada pelat struktural dan elemen penghubung,menyediakan dasar yang dapat diandalkan untuk perakitan stabil rangka bajaDi sektor energi angin, ia menawarkan solusi mesin presisi tinggi yang canggih untuk menara turbin angin dan flange yang memastikan komponen-komponen ini dapat menahan kondisi lingkungan yang keras.seperti angin kencang dan variasi suhuUntuk proyek konstruksi jembatan, peralatan memproses balok jembatan dan bracket pendukung, memungkinkan pembuatan stabil,koneksi tahan lama yang dirancang untuk menahan beban dinamis sepanjang umur layanan jembatan yang diperpanjang.
