Mesin Pengeboran Cnc Piring Mesin Penandaan Piring Baja Model PHD4080

Mesin Bor CNC Pelat Penanda Pelat Baja Penukar Panas Model PHD4080

Pengantar Produk:

Peralatan ini adalah unit pengeboran dan penggilingan CNC berkecepatan tinggi tipe gantry bergerak, yang direkayasa khusus untuk operasi pengeboran, penyadapan, dan penggilingan pada komponen seperti pelat baja, flensa, penukar panas, lembaran tabung, dan cincin slewing. Peralatan ini menggunakan bor karbida dengan pendinginan internal untuk aplikasi pengeboran berkecepatan tinggi. Sistem ini terintegrasi dengan kontrol bus KND atau CNC, memfasilitasi pengoperasian yang ramah pengguna dan mendukung otomatisasi, presisi tinggi, dan kemampuan beradaptasi untuk volume produksi kecil hingga menengah di berbagai macam produk.

Konfigurasi Produk:

Fitur Produk

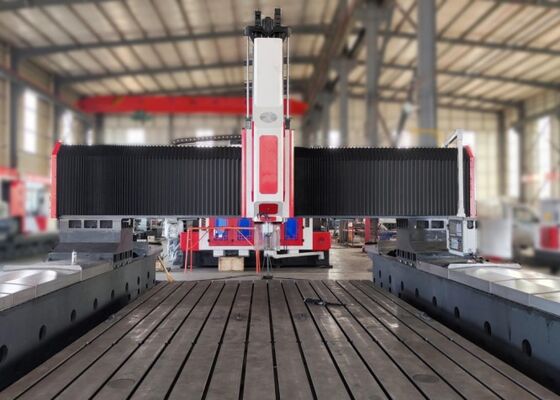

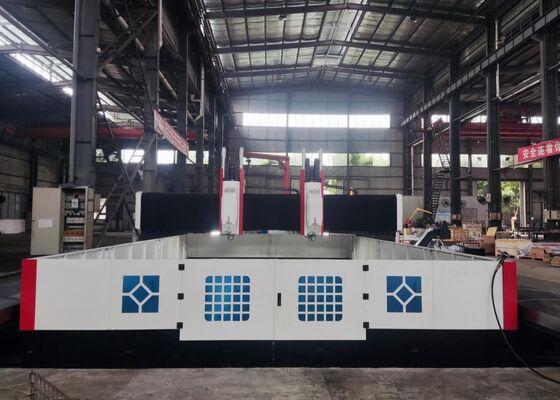

1. Mesin ini terutama terdiri dari alas, meja kerja, gantry bergerak, rakitan spindel tipe ram vertikal, sistem hidrolik, sistem pneumatik, sistem pendingin, sistem pelumasan terpusat, sistem kontrol kelistrikan, dan mekanisme penghilangan chip otomatis.

2. Dalam seri mesin ini, meja kerja dan gantry adalah komponen yang berbeda, dengan gantry beroperasi pada dua alas terpisah. Konfigurasi ini secara substansial meningkatkan stabilitas dan akurasi pemrosesan, memberikan kemampuan penahan beban yang ditingkatkan.

3. Meja kerja dibuat dari besi cor abu-abu berkualitas tinggi, memastikan daya tahan yang luar biasa dan kinerja yang optimal.

Rangka mesin dan meja kerja dibuat dari besi abu-abu kelas premium (HT300), dengan penghilangan tegangan dicapai melalui proses perlakuan panas tempering ganda. Untuk meminimalkan resonansi selama operasi pengeboran dan meningkatkan masa pakai bor karbida, desain yang berbeda untuk rangka dan meja kerja telah diadopsi.

1. Sistem penghilangan chip otomatis dan pendinginan sirkulasi secara efektif meminimalkan waktu henti dan mengurangi tenaga kerja operator. Tugas utama operator terbatas pada memuat dan membongkar benda kerja dan mengganti bor.

2. Mesin ini dilengkapi dengan spindel Taiwan BT50, yang dirancang untuk pendinginan internal dan kinerja presisi tinggi. Sepenuhnya kompatibel dengan bor karbida. Selain itu, mesin ini dilengkapi dengan silinder alat pneumatik untuk memfasilitasi perubahan alat yang mulus. Motor spindel utama berdaya tinggi digerakkan oleh sabuk sinkron yang dikontrol servo, memungkinkannya untuk mengakomodasi berbagai macam kecepatan rotasi.

3. Mesin bor CNC ini direkayasa dengan cermat untuk memenuhi karakteristik spesifik benda kerja dan tuntutan presisi aplikasi. Mesin ini memiliki struktur yang ringkas dan serbaguna, memastikan efisiensi pemrosesan yang optimal. Baik lubang tersusun dalam konfigurasi melingkar atau linier, mesin mengeksekusi tugas dengan kecepatan dan akurasi, menjadikannya solusi yang sangat hemat biaya.

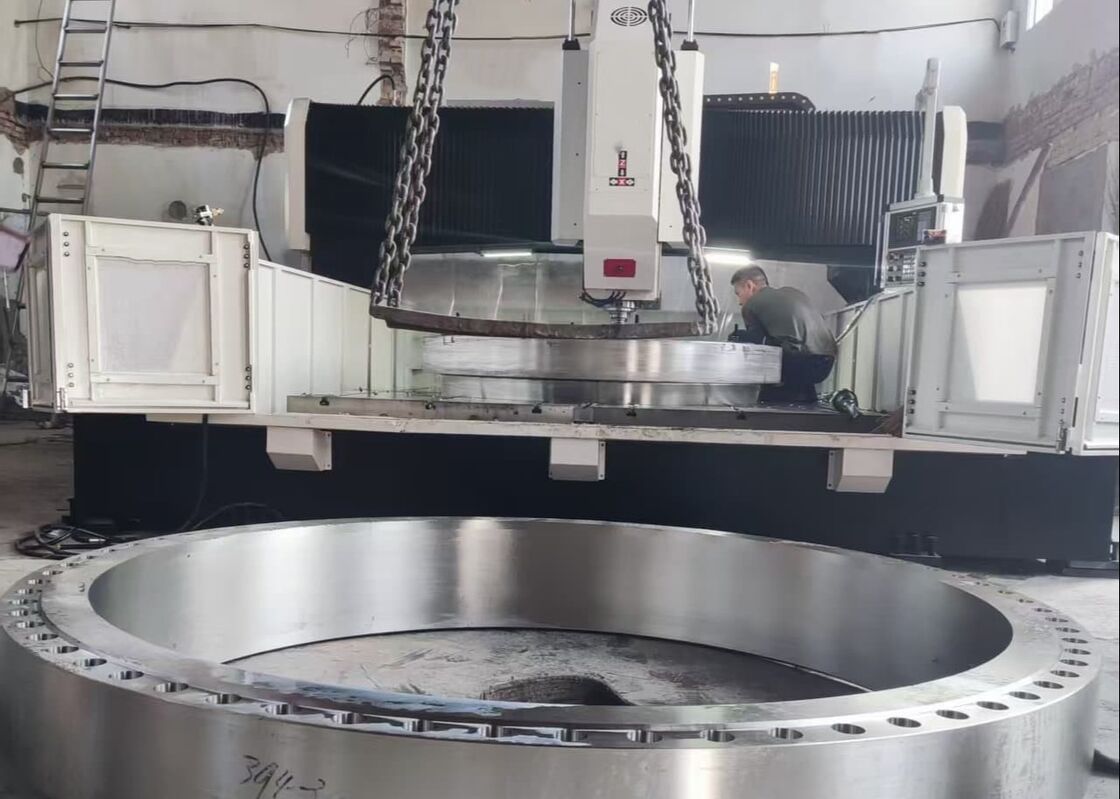

Mesin pemotong pelat gantry CNC adalah solusi industri yang tahan lama, dirancang dengan cermat untuk pemrosesan komponen berbentuk pelat dan bagian struktural yang presisi. Mesin ini secara khusus disesuaikan untuk menangani benda kerja seperti flensa, cakram, cincin, dan pelat datar, selama ketebalan material berada dalam kapasitas pemesinan efektif yang ditentukan oleh mesin.

Di fasilitas manufaktur struktur baja, mesin bor pelat ini menyediakan operasi pengeboran dan penggilingan yang akurat pada pelat struktural dan elemen penghubung, membentuk fondasi yang andal untuk perakitan kerangka baja yang kuat. Di industri energi angin, mesin ini memberikan pemesinan presisi tinggi untuk menara turbin angin dan flensa—proses penting yang memastikan komponen ini dapat menahan kondisi lingkungan yang keras, termasuk variasi angin dan suhu ekstrem. Untuk proyek konstruksi jembatan, peralatan memproses gelagar dan penyangga jembatan, memastikan pembuatan sambungan yang stabil dan tahan lama yang mampu menahan beban dinamis sepanjang masa pakai jembatan yang diperpanjang.
