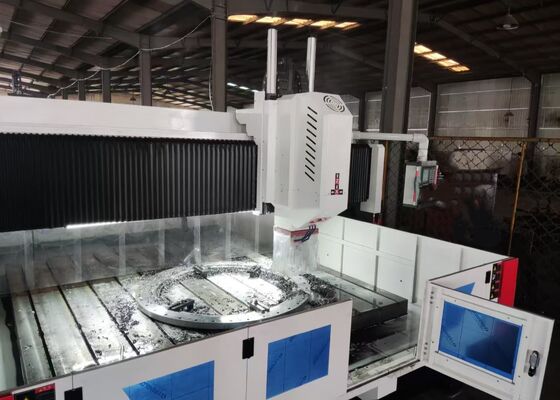

Dilakukan pada industri pembangkit listrik tenaga angin Mesin Pengeboran Gantry CNC Model PHD4080
Pengantar Produk:
Mesin ini adalah gantry-tipe mobile CNC kecepatan tinggi pengeboran dan penggilingan unit.penukar panasMesin ini dilengkapi dengan kontrol bus sistem KND atau CNC.menawarkan kemudahan pengoperasian dan memungkinkan otomatisasi, presisi tinggi, dan kesesuaian untuk produksi kecil hingga menengah berjalan dengan berbagai produk.
Konfigurasi produk:
| Model |
PHD4080 |
| Ukuran benda kerja |
LxW (mm) |
4000x8000 |
| Lebar T-slot Workbench (mm) |
28 |
| Kepala tenaga pengeboran |
Qty. |
1 atau 2 |
| Spindle taper |
BT1Pengadaan |
| Diameter pengeboran maksimum (mm) |
Φ90 |
| Ketebalan maksimum (mm) |
≤ 300 |
| Diameter taping |
M3-M36 |
| Kecepatan spindle (r/menit) |
30 ~ 3000 |
| Kekuatan motor servo spindle (kW) |
22/30/37 |
| Gerakan lateral kepala penggerak (sumbu X) |
Maks. tegangan horizontal (mm) |
4000 |
| Kecepatan gerak lateral (r/menit) |
0 ~ 6 |
| Daya servo motor untuk gerakan lateral (kW) |
3.6 |
| Gerakan longitudinal gantry (sumbu Y) |
Maks. denyut masuk (mm) |
8000 |
| Kecepatan gerak pakan (m/menit) |
0 ~ 6 |
| Kekuatan servo motor pakan (kW) |
3.6/5.5 |
| Gerakan pakan ram vertikal (sumbu Z) |
Max. stroke (mm) |
1400 |
| Kecepatan bergerak (m/menit) |
0 ~ 4 |
| Kekuatan servo motor (kW) |
3.6 |
| Keakuratan penentuan posisi tiga sumbu |
X/Y/Z/A/B/C (mm) |
± 0,015/1000 |
| Keakuratan penentuan posisi berulang tiga sumbu |
X/Y/Z/A/B/C (mm) |
± 0,01/1000 |
| Sistem listrik |
Sistem CNC |
FAGOR/ KND/ GSK |
| Pengganti alat |
Jenis cakram (Optional) |
24 posisi alat |
| Ukuran keseluruhan |
LxWxH (m) |
13x6.9x6.2 |
Fitur produk
1Mesin ini terutama terdiri dari tempat tidur, meja kerja, gantry bergerak, kepala tenaga tipe ram vertikal, sistem hidrolik, sistem pneumatik, sistem pendinginan, sistem pelumasan terpusat,Sistem kontrol listrik, dan sistem penghapusan chip otomatis.
2Dalam mesin seri ini, meja kerja dan gantry adalah komponen yang terpisah, dengan gantry bergerak pada dua dasar.menawarkan kapasitas beban yang tinggi.
3Meja kerja terbuat dari besi cor abu-abu berkualitas tinggi untuk daya tahan dan kinerja yang superior.
Tempat tidur mesin dan meja kerja terbuat dari besi abu-abu berkualitas tinggi (HT300), dengan mengurangi tekanan yang dicapai melalui dua perawatan panas tempering.Untuk menghilangkan resonansi selama proses pengeboran dan memperpanjang umur bor paduan, desain terpisah untuk tempat tidur dan meja kerja telah diterapkan.
1. Penghapusan chip otomatis dan sistem pendinginan sirkulasi meminimalkan waktu tidak produktif dan mengurangi intensitas tenaga kerja. Operator hanya diperlukan untuk memuat dan melepaskan benda kerja dan mengganti bor.
2Mesin ini dilengkapi dengan spindle Taiwan BT50, menampilkan pendinginan internal dan presisi tinggi.mesin ini menggabungkan silinder alat pneumatik untuk perubahan alat yang lebih mudahMotor spindle utama bertenaga tinggi digerakkan oleh sabuk sinkronisasi servo-dikendalikan, yang memungkinkannya untuk menangani berbagai kecepatan rotasi.
3Mesin pengeboran CNC ini dirancang khusus berdasarkan karakteristik benda kerja dan persyaratan presisi.memastikan kinerja pengolahan yang optimalApakah lubang diatur dalam pola melingkar atau linier, mesin menyelesaikan tugas dengan cepat dan akurat.
Mesin pemotong pelat gantry CNC adalah solusi industri yang kuat, dirancang dengan cermat untuk pemrosesan komponen seperti piring dan elemen struktural yang akurat.Mesin ini secara khusus dioptimalkan untuk menangani benda kerja seperti flanges, cakram, cincin, dan pelat datar, asalkan ketebalan material berada dalam kisaran pengolahan efektif yang ditentukan mesin.
Di pabrik manufaktur struktur baja, mesin pengeboran pelat ini memberikan operasi pengeboran dan penggilingan yang tepat pada pelat struktural dan komponen penghubung,memberikan dasar yang kuat untuk perakitan yang dapat diandalkan dari rangka bajaDalam sektor energi angin, ia menawarkan pemesinan presisi tinggi untuk menara turbin angin dan flange proses penting yang memastikan komponen ini dapat menahan kondisi lingkungan yang menuntut,seperti angin kencang dan fluktuasi suhuUntuk proyek konstruksi jembatan, peralatan memproses balok jembatan dan dukungan,menjamin pembentukan koneksi yang stabil dan tahan lama yang mampu menahan beban dinamis sepanjang umur panjang jembatan.
