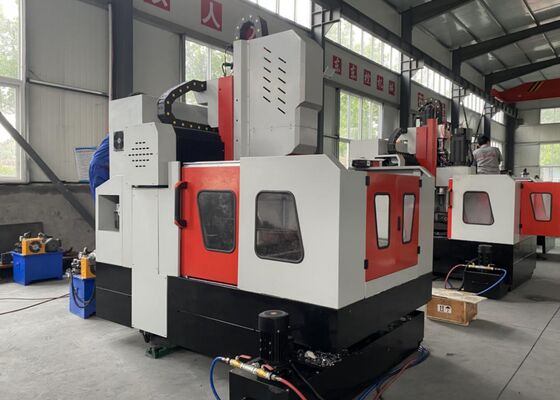

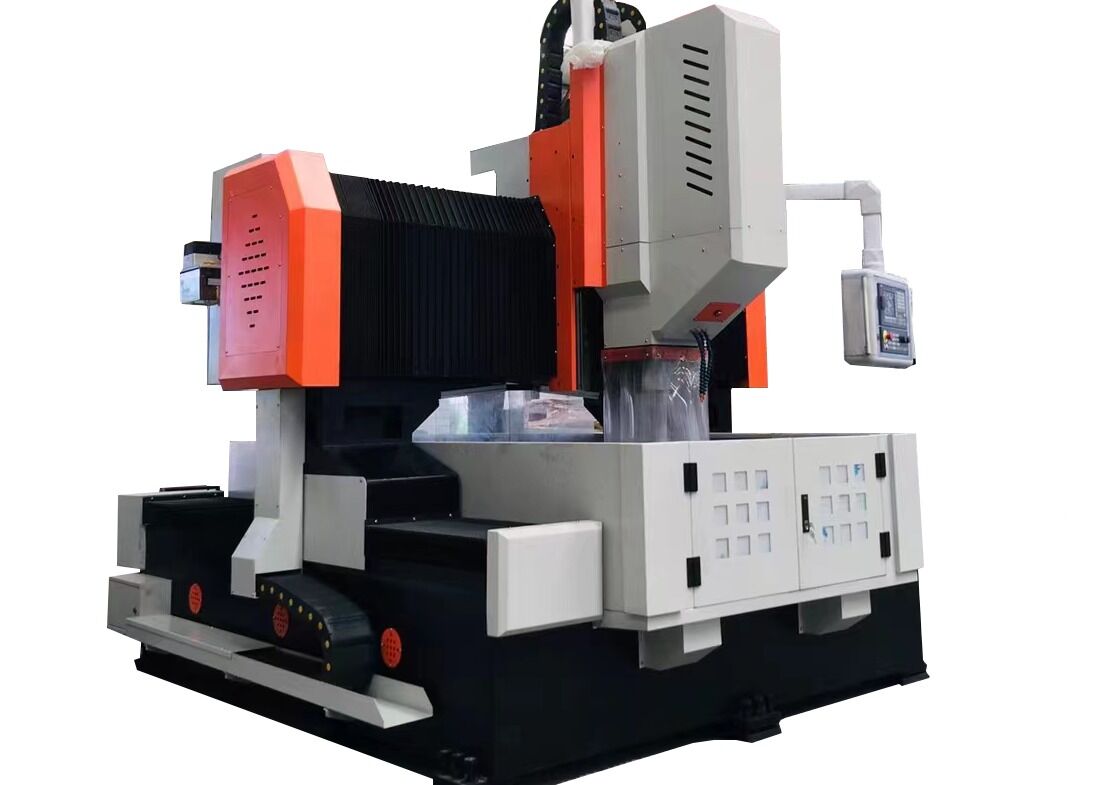

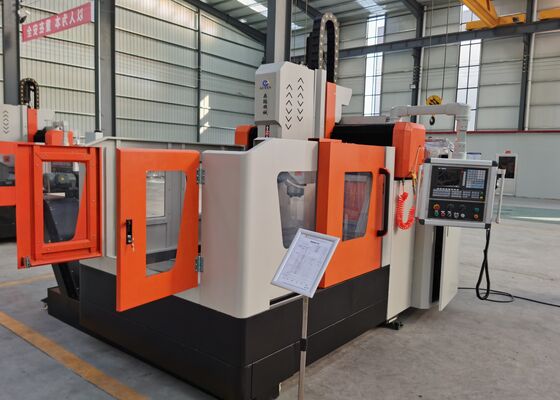

Mesin Pengeboran Disk Mesin Pengeboran Bagian Struktural
Pengantar Produk:
Fungsi utamanya meliputi pengeboran lubang, pengeboran, pengeboran, mengetuk, pengelompokan, dan penggilingan.Ini berlaku untuk mengambil kedua bor karbida dan bor bit. Operasi sistem kontrol CNC mudah dan nyaman. Mesin memiliki akurasi kerja yang sangat tinggi.
Konfigurasi produk:
| Model |
PHD1010 |
| Ukuran benda kerja |
LxW (mm) |
1000x1000 |
| Lebar T-slot Workbench (mm) |
28 |
| Kepala tenaga pengeboran |
Qty. |
1 |
| Spindle taper |
BT2 |
| Diameter pengeboran maksimum (mm) |
Φ50 |
| Ketebalan maksimum (mm) |
≤ 180 |
| Diameter taping |
M3-M20 |
| Kecepatan spindle (r/menit) |
30 ~ 3000 |
| Kekuatan motor servo spindle (kW) |
11 |
| Gerakan lateral kepala penggerak (sumbu X) |
Maks. tegangan horizontal (mm) |
1000 |
| Kecepatan gerak lateral (r/menit) |
0 ~ 8 |
| Daya servo motor untuk gerakan lateral (kW) |
2.4 |
| Gerakan longitudinal gantry (sumbu Y) |
Maks. denyut masuk (mm) |
1000 |
| Kecepatan gerak pakan (m/menit) |
0 ~ 8 |
| Kekuatan servo motor pakan (kW) |
2.4 |
| Gerakan pakan ram vertikal (sumbu Z) |
Max. stroke (mm) |
400 |
| Kecepatan bergerak (m/menit) |
0 ~ 8 |
| Kekuatan servo motor (kW) |
2.4 |
| Keakuratan penentuan posisi tiga sumbu |
X/Y/Z/A/B/C (mm) |
±0,02/1000 |
| Keakuratan penentuan posisi berulang tiga sumbu |
X/Y/Z/A/B/C (mm) |
± 0,01/1000 |
| Sistem listrik |
Sistem CNC |
FAGOR/ KND/ GSK |
| Pengganti alat |
Jenis cakram (Optional) |
24 posisi alat |
| Ukuran keseluruhan |
LxWxH (m) |
3.2x2.2x2.2 |
Fitur Produk
1. tubuh frame mesin dan balok silang adalah dalam struktur tersusun las, setelah perawatan panas penuaan yang cukup, dengan akurasi yang sangat baik.meja geser melintang dan ram semua terbuat dari besi cor.
2Sistem servo drive dua sisi pada sumbu X memastikan gerak paralel gantry yang akurat, dan persegi yang baik dari sumbu Y dan sumbu X.
3Meja kerja terbuat dari besi cor, memastikan kinerja yang stabil.
4. Spindle Pengeboran adalah tipe BT40 presisi tinggi kaku dengan sistem pendinginan internal, dan mudah untuk mengganti alat.
5Di kedua sisi meja kerja ada total dua jenis rantai piring perangkat penghapusan sampah, sampah dan pendingin cairan dapat dikumpulkan ke perangkat, dan pendingin dapat didaur ulang digunakan.
6Mesin memiliki dua cara pendinginan - pendinginan internal dan pendinginan eksternal, cukup tekanan dan aliran, dan ada komponen peringatan inspeksi tingkat pendingin,yang memastikan pelumasan dan pendinginan yang cukup untuk alat pengeboran.
7Mesin memiliki sistem pelumasan otomatis, menyediakan pelumasan yang cukup dan dapat diandalkan untuk titik-titik gerakan utama, seperti guide rail, sekrup bola dan roller bearing,yang menjamin umur komponen bergerak utama.
8. Sistem Kontrol CNC adalah 828D, dengan fungsi yang kuat, pemrograman CAD-CAM otomatis, operasi yang mudah, peringatan otomatis dan kompensasi kesalahan.
9Komponen utama yang di-outsource, seperti rel panduan roller linier, sekrup bola, servo motor dan servo driver, spindle, sistem kontrol CNC, pompa hidrolik, katup dan pompa pendingin, dll.,semuanya dari merek terkenal di dunia, sehingga mesin memiliki keandalan yang sangat tinggi dan kinerja yang stabil.
Mesin pemotong pelat gantry CNC adalah solusi industri yang tahan lama, dirancang secara ahli untuk pemrosesan komponen dan elemen struktural yang mirip piring dengan presisi.Peralatan ini secara khusus dioptimalkan untuk penanganan benda kerja seperti flanges, cakram, cincin, dan pelat datar, dengan syarat bahwa ketebalan material berada dalam kisaran pengolahan yang efektif yang ditentukan mesin.
Dalam fasilitas manufaktur struktur baja, mesin pengeboran pelat ini melakukan operasi pengeboran dan penggilingan yang tepat pada pelat struktural dan komponen penghubung,memberikan dasar yang handal untuk perakitan rangka baja yang kuatDalam industri energi angin, it offers high-precision machining for wind turbine towers and flanges—critical processes that ensure these components can endure harsh environmental conditions (such as high winds and temperature variations)Untuk proyek konstruksi jembatan, peralatan memproses balok jembatan dan dukungan,Menjamin pembentukan koneksi yang stabil dan tahan lama yang mampu menahan beban dinamis selama masa pakai jembatan yang diperpanjang.
