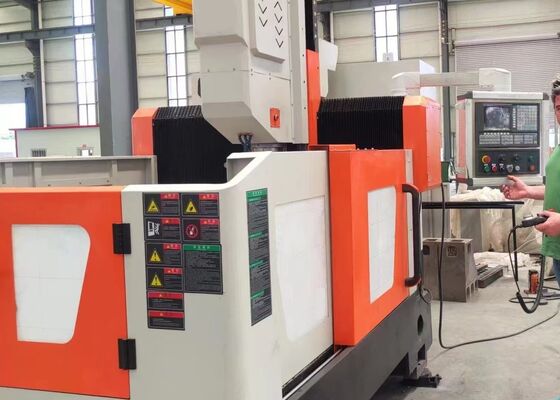

Multi-fungsi Mesin Metalworking CNC Deep Steel Plate Mesin Pengeboran Untuk Flange Tube Plate
Pengantar Produk
Mesin pengeboran dan penggilingan jenis gantry CNC dirancang dengan cermat untuk pengeboran presisi tinggi, pengelompokan, mengetuk, dan penggilingan operasi pada benda kerja pelat dan komponen struktural.Ini mampu memproses berbagai item, termasuk flanges, disk, cincin, dan pelat datar, dalam kisaran pengolahan efektif yang ditentukan mesin.Mesin ini dapat mengoperasikan bagian-bagian yang terbuat dari bahan tunggal atau kompositDengan kontrol digital yang terintegrasi sepenuhnya di seluruh proses pemesinan, ia memastikan operasi yang lancar dan efisiensi yang luar biasa.memberikan hasil presisi tinggi untuk memenuhi permintaan skala besar, lingkungan manufaktur multi-varietas.
Spesifikasi:
| Ukuran benda kerja |
LxW |
1200x1200 mm |
| Ketinggian gantry |
750 mm |
| Meja kerja |
Lebar slot T |
18 mm |
| Kepala tenaga pengeboran |
Qty. |
1 |
| Spindle taper |
BT1Pengadaan |
|
Max.diameter pengeboran
(Baja karbon biasa)
|
Φ60 mm |
| Diameter taping |
M3-M28 |
| Kecepatan spindle |
30 ~ 3000 r/menit |
| Daya motor servo spindle |
22kW |
| Jarak dari ujung bawah spindle ke meja kerja |
200-750 mm |
|
Gerakan samping kepala penggerak(sumbu X)
|
Maks.jalan horizontal |
1200 mm |
| Kecepatan gerakan lateral |
0 ~ 8 r/min |
| Daya servo motor untuk gerakan lateral |
2.4kW |
| Gerakan longitudinal gantry (sumbu Y) |
Maks. denyut makan |
1200 mm |
| Kecepatan gerak pakan |
0 ~ 8 m/menit |
| Daya servo motor pakan |
2.4kW |
| Gerakan pakan ram vertikal (sumbu Z) |
Maks. pukulan |
550 mm |
| Kecepatan bergerak |
0 ~ 8 m/menit |
| Daya servo motor |
2.8kW (Brake) |
| Keakuratan penentuan posisi tiga sumbu |
X/Y/Z/A/B/C |
± 0,015/1000mm |
| Keakuratan penentuan posisi berulang tiga sumbu |
X/Y/Z/A/B/C |
± 0,01/1000mm |
| Ukuran keseluruhan |
LxWxH |
4000x3800x2800 mm |
Fitur Produk
1Sistem Transmisi
Rel panduan dan slider presisi tinggi, yang diimpor dari Taiwan, dirancang dengan cermat untuk memastikan operasi yang lancar sambil secara signifikan meningkatkan kapasitas peralatan untuk menanggung beban berat.sumbu X dan sumbu Z masing-masing dilengkapi dengan dua dan empat panduan linier rolling, masing-masing, yang bertindak sebagai elemen panduan dan beban utama untuk gerakan lateral dan longitudinal.Konfigurasi ini sepenuhnya memenuhi persyaratan teknis untuk operasi pengeboran kecepatan tinggiUntuk transmisi daya, sumbu X dan sumbu Z didorong oleh motor servo AC, yang menggerakkan sekrup bola presisi untuk mengubah gerakan rotasi menjadi perpindahan linier yang sangat akurat.
Sumbu Y memiliki dua panduan linier bergulir tugas berat, masing-masing dilengkapi dengan dua slider rel persegi, bersama-sama membentuk mekanisme geser sumbu Y.Desain ini tidak hanya memenuhi persyaratan kekakuan dan kekuatan tinggi dari bingkai gerbang tetapi juga memberikan beberapa manfaat teknis, termasuk koefisien gesekan rendah, gerakan kecepatan tinggi, peredam getaran superior, dan umur layanan yang diperpanjang.sumbu Y menggunakan teknologi drive sinkron dengan servo motor, yang menggerakkan sekrup bola secara serentak, memastikan gerakan bergantian yang tepat dari meja kerja sumbu Y untuk kinerja pemesinan CNC yang akurat.
2Sistem pelumasan otomatis dan mekanisme perlindungan
Mesin ini dilengkapi dengan sistem pelumasan otomatis tekanan parsial volumetrik buatan Taiwan, memberikan pelumasan sudut penuh ke komponen bergerak seperti rel panduan, sekrup timbal, dan rak,dengan demikian secara substansial memperpanjang umur mesin. sumbu X dan sumbu Y dilindungi oleh penutup anti debu, sementara pelindung percikan tahan air ditempatkan di sekitar meja kerja,memberikan perlindungan yang lebih baik selama operasi.
3. Sistem Pengiriman Pendingin Pusat
Mesin ini dilengkapi dengan sistem pengiriman pendingin pusat standar. sirkulasi pendingin internal secara efektif mencegah penumpukan serpihan logam pada alat selama pemesinan,meminimalkan keausan alat, memperpanjang umur alat, dan meningkatkan permukaan akhir benda kerja.Outlet pendingin bertekanan tinggi di ujung alat menawarkan perlindungan yang handal untuk permukaan benda kerja dan sendi putar berkecepatan tinggi, mencegah penyumbatan yang disebabkan oleh kontaminan dan meningkatkan kualitas keseluruhan benda kerja dan efisiensi operasional.
Mesin industri canggih jenis gantry CNC ini, dirancang khusus untuk operasi pengeboran dan penandaan pelat dan lembaran logam,dirancang dengan cermat untuk pemesinan presisi tinggi dari komponen seperti piring dan elemen struktural. Dioptimalkan untuk pengolahan benda kerja seperti flange, disk, cincin, dan pelat datar,memastikan bahwa ketebalan benda kerja ini sepenuhnya sesuai dengan spesifikasi pemesinan efektif yang telah ditentukan sebelumnya.
Di pabrik manufaktur struktur baja, peralatan ini melakukan operasi pengeboran dan penggilingan yang sangat tepat pada pelat struktural dan komponen penghubung,menyediakan dasar yang dapat diandalkan untuk perakitan stabil rangka bajaDalam sektor energi angin,menawarkan solusi pemesinan presisi untuk menara turbin angin dan flanges operasi kritis yang memastikan komponen ini dapat menahan kondisi lingkungan yang kerasDalam konstruksi jembatan, peralatan memproses balok jembatan dan bracket pendukung, memungkinkan pembuatankoneksi tahan lama yang dirancang untuk menahan beban dinamis sepanjang umur operasional jembatan.
