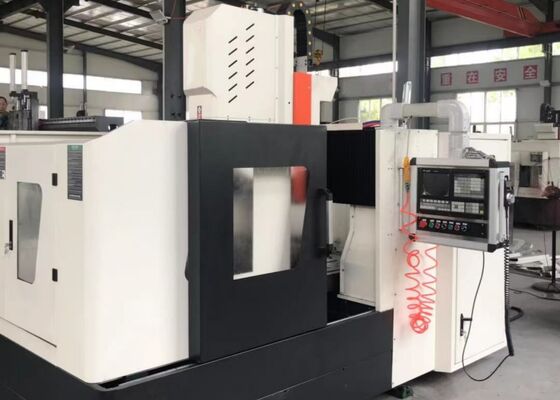

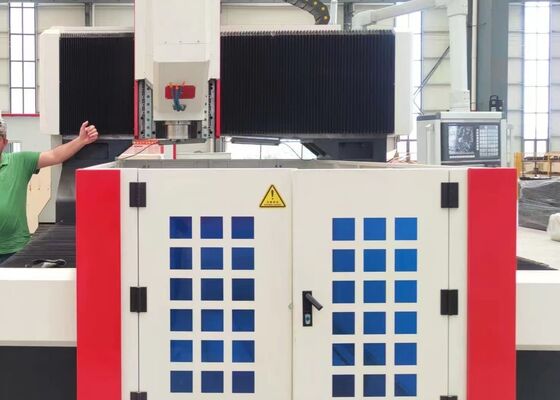

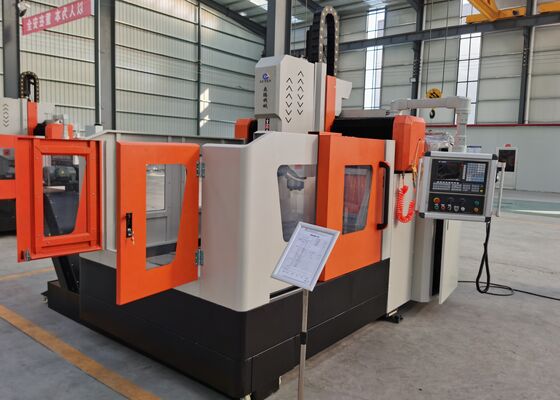

1200x1200mm Ukuran Flanges Plat Baja Pengolahan Mesin Pengeboran CNC 18mm Lebar T-Slot
Pengantar Produk
Mesin pengeboran dan penggilingan jenis gantry CNC dirancang dengan cermat untuk pengeboran presisi, pengelompokan, mengetuk, dan penggilingan pada benda kerja pelat dan komponen struktural.Ini mampu memproses berbagai item, termasuk flanges, disk, cincin, dan pelat datar, dalam kisaran pengolahan efektif yang ditentukan mesin.Mesin ini mendukung baik melalui-lubang dan mati-lubang pengolahan pada komponen yang terbuat dari bahan tunggal atau kompositDengan kontrol digital sepenuhnya terintegrasi di seluruh proses pemesinan, ia memastikan operasi yang mulus dan efisiensi yang superior.memberikan hasil presisi tinggi untuk memenuhi persyaratan skala besar, lingkungan manufaktur multi-varietas.
Spesifikasi:
| Ukuran benda kerja |
LxW |
1200x1200 mm |
| Ketinggian gantry |
750 mm |
| Meja kerja |
Lebar slot T |
18 mm |
| Kepala tenaga pengeboran |
Qty. |
1 |
| Spindle taper |
BT1Pengadaan |
|
Max.diameter pengeboran
(Baja karbon biasa)
|
Φ60 mm |
| Diameter taping |
M3-M28 |
| Kecepatan spindle |
30 ~ 3000 r/menit |
| Daya motor servo spindle |
22kW |
| Jarak dari ujung bawah spindle ke meja kerja |
200-750 mm |
|
Gerakan samping kepala penggerak(sumbu X)
|
Maks.jalan horizontal |
1200 mm |
| Kecepatan gerakan lateral |
0 ~ 8 r/min |
| Daya servo motor untuk gerakan lateral |
2.4kW |
| Gerakan longitudinal gantry (sumbu Y) |
Maks. denyut makan |
1200 mm |
| Kecepatan gerak pakan |
0 ~ 8 m/menit |
| Daya servo motor pakan |
2.4kW |
| Gerakan pakan ram vertikal (sumbu Z) |
Maks. pukulan |
550 mm |
| Kecepatan bergerak |
0 ~ 8 m/menit |
| Daya servo motor |
2.8kW (Brake) |
| Keakuratan penentuan posisi tiga sumbu |
X/Y/Z/A/B/C |
± 0,015/1000mm |
| Keakuratan penentuan posisi berulang tiga sumbu |
X/Y/Z/A/B/C |
± 0,01/1000mm |
| Ukuran keseluruhan |
LxWxH |
4000x3800x2800 mm |
Fitur Produk
1Sistem Transmisi
Rel panduan dan slider presisi tinggi, yang berasal dari Taiwan, dirancang khusus untuk memastikan operasi yang lancar sambil secara signifikan meningkatkan kemampuan peralatan untuk menangani beban berat.sumbu X dan sumbu Z masing-masing dilengkapi dengan dua dan empat panduan linier rolling, masing-masing, yang berfungsi sebagai komponen pengarahan dan beban utama untuk gerakan lateral dan longitudinal.Konfigurasi ini sepenuhnya memenuhi persyaratan teknis untuk operasi pengeboran kecepatan tinggiUntuk transmisi daya, sumbu X dan sumbu Z didorong oleh motor servo AC, yang menggerakkan sekrup bola presisi untuk mengubah gerak rotasi menjadi perpindahan linier yang sangat akurat.
Sumbu Y menggabungkan dua panduan linier bergulir tugas berat, masing-masing dilengkapi dengan dua slider rel persegi, secara kolektif membentuk mekanisme geser sumbu Y.Desain ini tidak hanya memenuhi persyaratan kekakuan dan kekuatan tinggi dari bingkai gerbang tetapi juga menawarkan beberapa keuntungan teknis, termasuk koefisien gesekan rendah, gerakan berkecepatan tinggi, peredam getaran yang sangat baik, dan umur layanan yang diperpanjang.sumbu Y menggunakan teknologi drive sinkron dengan servo motor, yang menggerakkan sekrup bola secara bersamaan, memastikan gerakan bergantian yang tepat dari meja kerja sumbu Y untuk kinerja pemesinan CNC yang tepat.
2Sistem pelumasan otomatis dan mekanisme perlindungan
Mesin ini dilengkapi dengan sistem pelumasan otomatis tekanan parsial volumetrik buatan Taiwan, menyediakan pelumasan yang komprehensif, bebas sudut untuk bagian bergerak seperti rel panduan, sekrup timbal,dan rak, sehingga memperpanjang umur operasi mesin secara signifikan. sumbu X dan sumbu Y dilindungi oleh penutup anti debu, sementara pelindung percikan tahan air dipasang di sekitar meja kerja,menawarkan perlindungan tambahan selama operasi.
3. Sistem Pengiriman Pendingin Pusat
Mesin ini dilengkapi dengan sistem pengiriman pendingin pusat standar. sirkulasi pendingin internal secara efektif mencegah akumulasi serpihan besi pada alat selama pemesinan, mengurangi keausan alat,memperpanjang umur alat, dan meningkatkan akhir permukaan benda kerja.Outlet pendingin bertekanan tinggi di ujung alat memberikan perlindungan yang handal untuk permukaan benda kerja dan sendi putar berkecepatan tinggi, mencegah penyumbatan oleh kontaminan dan meningkatkan kualitas keseluruhan benda kerja dan efisiensi operasional.
Mesin industri canggih jenis gantry CNC ini, disesuaikan untuk operasi pengeboran dan penandaan pelat dan lembaran logam,dirancang dengan cermat untuk pemesinan presisi tinggi dari komponen seperti piring dan elemen struktural. Secara khusus dioptimalkan untuk pengolahan benda kerja seperti flange, disk, cincin, dan pelat datar,ia menjamin bahwa ketebalan benda kerja ini mematuhi secara ketat spesifikasi pemesinan efektif mesin yang telah ditentukan sebelumnya.
Di pabrik manufaktur struktur baja, peralatan ini melakukan pengeboran dan penggilingan yang sangat akurat pada pelat struktural dan komponen penghubung,memberikan dasar yang dapat diandalkan untuk perakitan stabil rangka bajaDalam industri energi angin,ia memberikan solusi pemesinan presisi untuk menara turbin angin dan flanges operasi kritis yang memastikan komponen ini dapat bertahan dalam kondisi lingkungan yang kerasDalam konstruksi jembatan, peralatan memproses balok jembatan dan bracket pendukung, memfasilitasi pembuatankoneksi tahan lama yang dirancang untuk menahan beban dinamis selama umur operasi jembatan.
