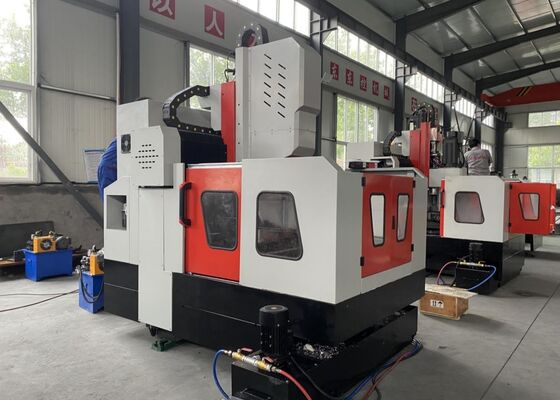

1200x1200mm Ukuran Workpiece CNC Gantry Flange Mesin Pengeboran Baja 22KW Daya Motor

1200x1200mm Ukuran Workpiece CNC Gantry Flange Mesin Pengeboran Baja 22KW Daya Motor

Pengantar Produk

Mesin pengeboran dan penggilingan jenis gantry CNC dirancang khusus untuk melakukan pengeboran, pengelompokan, mengetuk, dan penggilingan pada benda kerja pelat dan komponen struktural.Kemampuan pengolahannya mencakup item seperti flanges, cakram, cincin, dan pelat datar, dengan parameter ketebalan yang selaras ketat dengan rentang pengolahan efektif yang ditentukan mesin.Mesin ini mendukung pengolahan baik melalui lubang dan lubang buta pada komponen bahan tunggal dan kompositDilengkapi dengan kontrol sepenuhnya digital di seluruh proses pemesinan, ia menjamin kemudahan pengoperasian dan efisiensi yang superior.memberikan hasil presisi tinggi untuk memenuhi persyaratan lingkungan manufaktur multi-varietas dan skala besar.

Spesifikasi:

Fitur Produk

1Sistem Transmisi

Rel panduan dan slider presisi tinggi, yang berasal dari Taiwan, dirancang khusus untuk memastikan operasi yang lancar sambil secara signifikan meningkatkan kapasitas beban berat peralatan.sumbu X dan sumbu Z dilengkapi dengan dua dan empat panduan linier rolling, masing-masing, yang berfungsi sebagai komponen panduan dan beban untuk gerakan lateral dan longitudinal.Konfigurasi ini sepenuhnya memenuhi persyaratan teknis untuk operasi pengeboran kecepatan tinggiUntuk transmisi daya, sumbu X dan sumbu Z didorong oleh motor servo AC, yang menggerakkan sekrup bola presisi untuk mengubah gerak rotasi menjadi perpindahan linier yang akurat.

Sumbu Y dilengkapi dengan dua panduan linier bergulir tugas berat, masing-masing menampilkan dua slider rel persegi, membentuk mekanisme geser sumbu Y.Desain ini tidak hanya memenuhi persyaratan kekakuan dan kekuatan tinggi dari bingkai gerbang tetapi juga menawarkan beberapa keuntungan teknis, seperti koefisien gesekan rendah, gerakan kecepatan tinggi, peredam getaran yang sangat baik, dan umur layanan yang diperpanjang.sumbu Y menggunakan teknologi servo motor drive sinkron, yang menggerakkan sekrup bola secara bersamaan, memungkinkan gerakan bergantian yang tepat dari meja kerja sumbu Y untuk operasi pemesinan CNC yang akurat.

2Sistem Lubrikasi Otomatis dan Mekanisme Perlindungan:
Mesin ini dilengkapi dengan sistem pelumasan otomatis tekanan parsial volumetrik buatan Taiwan, memastikan pelumasan yang komprehensif, bebas sudut untuk komponen bergerak seperti rel panduan,sekrup timbal, dan rak, sehingga secara signifikan memperpanjang umur operasi mesin. sumbu X dan Y dilindungi oleh penutup anti debu,sementara pelindung percikan tahan air dipasang di sekitar meja kerja untuk menawarkan perlindungan yang ditingkatkan selama operasi.

3. Sistem Pengiriman Pendingin Pusat:
Mesin ini dilengkapi dengan sistem pengiriman pendingin pusat standar. sirkulasi pendingin internal secara efisien mencegah serpihan besi melekat pada alat selama pemesinan,sehingga mengurangi keausan alat, memperpanjang umur alat, dan meningkatkan akhir permukaan benda kerja.Outlet pendingin bertekanan tinggi di ujung alat memberikan perlindungan yang handal untuk permukaan benda kerja dan sendi putar berkecepatan tinggi, mencegah penyumbatan yang disebabkan oleh kotoran dan meningkatkan kualitas keseluruhan benda kerja dan efisiensi operasional.

Peralatan industri berkinerja tinggi seperti gantry CNC ini, dirancang untuk operasi pengeboran dan penandaan pelat dan lembaran logam,didesain dengan cermat untuk pemesinan yang akurat dari komponen seperti piring dan bagian struktural. Secara khusus dioptimalkan untuk pengolahan benda kerja seperti flange, disk, cincin, dan pelat datar,itu dibangun untuk spesifikasi utama bahwa ketebalan benda kerja ini harus selaras ketat dengan mesin yang telah ditentukan parameter pengolahan efektif.

Dalam fasilitas manufaktur struktur baja, peralatan ini melakukan operasi pengeboran dan penggilingan yang tepat pada pelat struktural dan komponen penghubung,menyediakan dasar yang dapat diandalkan untuk perakitan stabil rangka bajaDalam industri energi angin,ia memberikan solusi pemesinan presisi tinggi untuk menara turbin angin dan flanges proses kritis yang memastikan komponen ini dapat menahan kondisi lingkungan yang keras (eUntuk proyek konstruksi jembatan, peralatan memproses balok jembatan dan bracket pendukung,Memfasilitasi penciptaan koneksi yang kuat dan tahan lama yang dirancang untuk menahan beban dinamis sepanjang umur operasi jembatan yang diperpanjang.
