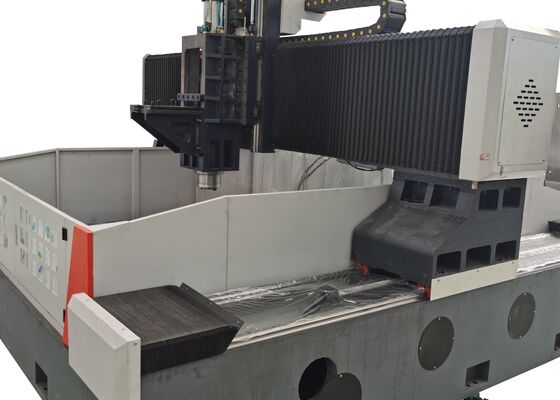

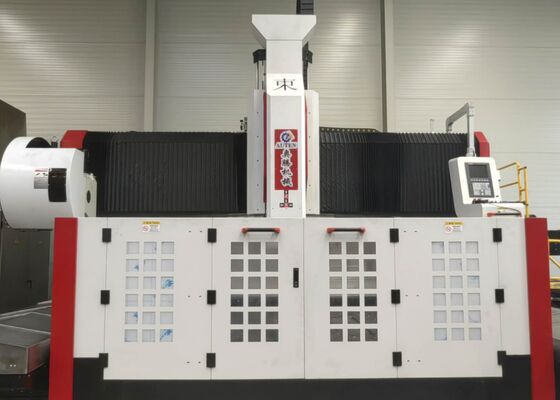

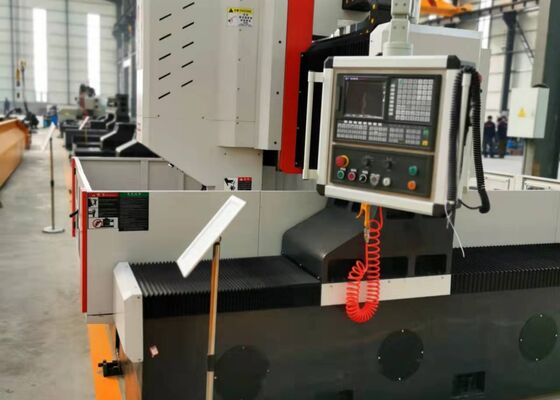

Mesin Bor Pelat Baja Tipe Gantry CNC Desain Baru Diameter Pengeboran M3-28
Pengantar Produk
Mesin bor dan frais CNC tipe gantry dirancang khusus untuk melakukan operasi pengeboran, chamfering, tapping, dan frais pada benda kerja pelat dan komponen struktural. Kemampuan pemrosesannya meluas ke benda kerja seperti flensa, cakram, cincin, dan pelat datar, dengan parameter ketebalan yang secara ketat mematuhi rentang pemrosesan efektif yang ditentukan mesin. Mesin ini mendukung pemesinan lubang tembus dan lubang buta pada komponen material tunggal dan material komposit. Menampilkan kontrol digital penuh di seluruh proses pemesinan, mesin ini memastikan kemudahan pengoperasian dan efisiensi yang luar biasa. Mesin ini sangat cocok untuk produksi otomatis, memberikan hasil presisi tinggi dan memenuhi tuntutan lingkungan manufaktur multi-varietas dan skala besar.
Spesifikasi:
| Ukuran benda kerja |
PxL |
1200x1200 mm |
| Tinggi gantry |
750 mm |
| Meja kerja |
Lebar slot T |
18mm |
| Kepala daya pengeboran |
Jumlah. |
1 |
| Lubang tirus spindel |
BT50 |
|
Diameter pengeboran maks.
(Baja karbon biasa)
|
Φ60 mm |
| Diameter tapping |
M3-M28 |
| Kecepatan spindel |
30~3000 r/min |
| Daya motor spindel servo |
22kW |
| Jarak dari ujung bawah spindel ke meja kerja |
200-750mm |
|
Gerakan lateral kepala daya(Sumbu X)
|
Gerakan horizontal maks. |
1200 mm |
| Kecepatan gerakan lateral |
0~8 r/min |
| Daya motor servo untuk gerakan lateral |
2.4kW |
| Gerakan longitudinal gantry (Sumbu Y) |
Gerakan umpan maks. |
1200 mm |
| Kecepatan gerakan umpan |
0~8 m/min |
| Daya motor servo umpan |
2.4kW |
| Gerakan umpan ram vertikal (Sumbu Z) |
Gerakan maks. |
550 mm |
| Kecepatan gerakan |
0~8 m/min |
| Daya motor servo |
2.8kW (Rem) |
| Akurasi posisi tiga sumbu |
X/Y/Z/A/B/C |
±0.015/1000mm |
| Akurasi posisi ulang tiga sumbu |
X/Y/Z/A/B/C |
±0.01/1000mm |
| Ukuran keseluruhan |
PxLxT |
4000x3800x2800 mm |
Fitur Produk
1. Sistem Transmisi:
Rel panduan dan slider presisi tinggi, yang diimpor dari Taiwan, direkayasa untuk memberikan kinerja operasional yang mulus sambil secara substansial meningkatkan kapasitas beban berat peralatan.
Sumbu X dan Sumbu Z dilengkapi dengan masing-masing dua dan empat panduan linier bergulir, berfungsi sebagai elemen pemandu dan penahan beban untuk gerakan lateral dan longitudinal. Pengaturan ini sepenuhnya memenuhi persyaratan teknis untuk operasi pengeboran berkecepatan tinggi. Untuk transmisi daya, sumbu X dan sumbu Z menggunakan motor servo AC untuk menggerakkan sekrup bola presisi, mengubah gerakan rotasi menjadi perpindahan linier yang akurat.
Sumbu Y dilengkapi dengan dua panduan linier bergulir tugas berat, masing-masing menampilkan dua slider rel persegi untuk membentuk mekanisme geser sumbu Y. Desain ini tidak hanya memenuhi persyaratan kekakuan dan kekuatan tinggi dari rangka gantry tetapi juga menawarkan beberapa keuntungan teknis, termasuk koefisien gesekan rendah, kecepatan gerakan tinggi, peredaman getaran yang sangat baik, dan masa pakai yang diperpanjang. Untuk transmisi daya, sumbu Y menggunakan teknologi penggerak sinkron motor servo, yang menggerakkan sekrup bola secara bersamaan, sehingga memungkinkan gerakan bolak-balik meja kerja sumbu Y untuk mencapai operasi pemesinan CNC yang presisi.
2. Sistem Pelumasan Otomatis dan Mekanisme Pelindung:
Mesin perkakas ini dilengkapi dengan sistem pelumasan otomatis volumetrik tekanan parsial buatan Taiwan, memastikan pelumasan yang menyeluruh dan bebas sudut untuk komponen bergerak seperti rel panduan, sekrup timbal, dan rak, sehingga secara efektif memperpanjang masa pakai mesin perkakas. Sumbu X dan Sumbu Y dilengkapi dengan penutup pelindung tahan debu, sementara pelindung percikan tahan air dipasang di sekitar meja kerja untuk memberikan perlindungan yang ditingkatkan selama operasi.
3. Sistem Pengiriman Cairan Pendingin Terpusat:
Mesin perkakas ini dilengkapi dengan sistem pengiriman cairan pendingin terpusat standar. Sirkulasi cairan pendingin internal secara efektif mencegah serpihan besi menempel pada alat selama pemesinan, mengurangi keausan alat, memperpanjang umur alat, dan meningkatkan hasil akhir permukaan benda kerja. Saluran keluar cairan pendingin bertekanan tinggi di ujung alat memastikan perlindungan yang andal untuk permukaan benda kerja dan sambungan putar berkecepatan tinggi, mencegah penyumbatan akibat kotoran dan meningkatkan kualitas benda kerja secara keseluruhan dan efisiensi operasional.
Peralatan industri tipe gantry CNC berkinerja tinggi ini, yang dirancang untuk aplikasi pengeboran dan penandaan pelat dan lembaran logam, dibuat dengan cermat untuk pemesinan presisi komponen seperti pelat dan bagian struktural. Dioptimalkan secara khusus untuk memproses benda kerja seperti flensa, cakram, cincin, dan pelat datar, peralatan ini mematuhi spesifikasi utama bahwa ketebalan benda kerja ini harus secara ketat sesuai dengan parameter pemesinan efektif yang telah ditentukan sebelumnya oleh mesin.
Di pabrik manufaktur struktur baja, peralatan ini melakukan operasi pengeboran dan frais presisi pada pelat struktural dan komponen penghubung, menyediakan fondasi yang kokoh untuk perakitan kerangka baja yang stabil. Di sektor energi angin, peralatan ini menawarkan solusi pemesinan presisi tinggi untuk menara turbin angin dan flensa—proses penting yang memastikan komponen ini dapat menahan kondisi lingkungan yang keras (misalnya, angin kencang, fluktuasi suhu). Untuk proyek konstruksi jembatan, peralatan memproses balok jembatan dan braket penyangga, memungkinkan pembuatan sambungan yang stabil dan tahan lama yang dirancang untuk menahan beban dinamis selama masa operasional jembatan yang panjang.
