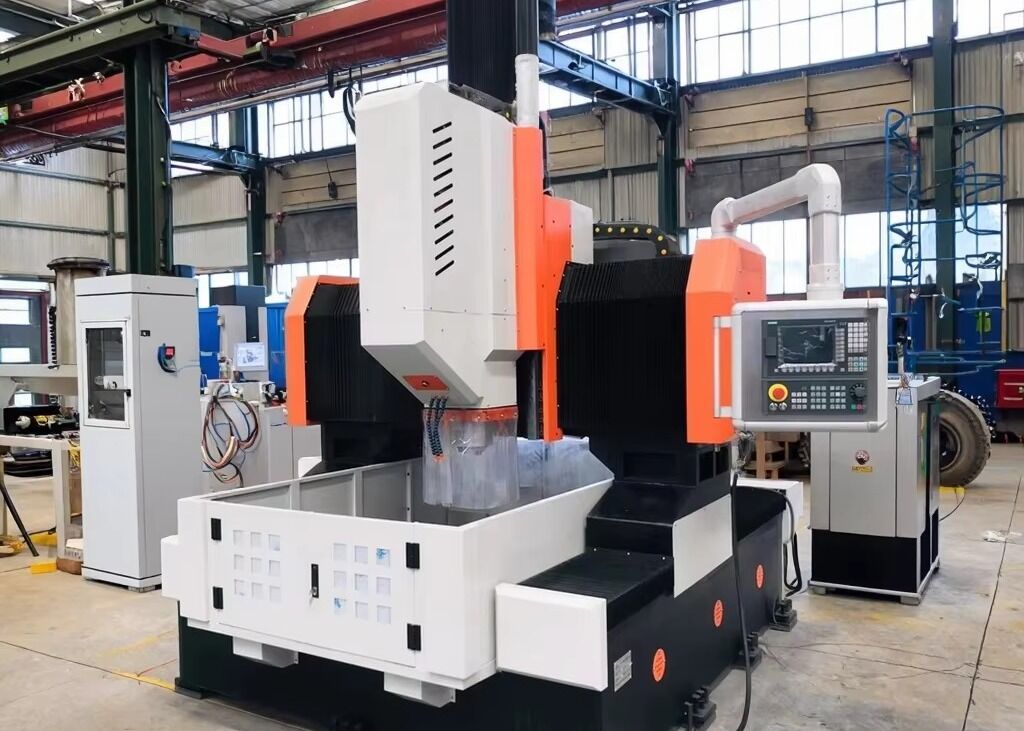

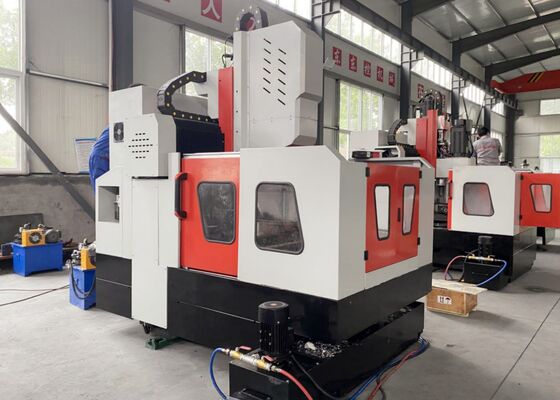

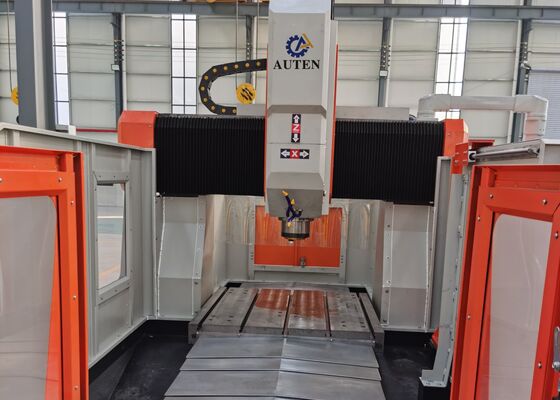

Mesin Pengeboran Lembaran Pelat Logam Flange CNC dengan Pengganti Alat Otomatis Diameter Pengeboran 80mm
Aplikasi:
Mesin bor dan milling tipe gantry CNC untuk pelat baja terutama digunakan dalam pemrosesan lembaran tabung, flensa, bantalan, penukar panas, dan komponen lainnya di berbagai industri seperti petrokimia, tenaga nuklir, energi angin, boiler, dan struktur baja. Mesin ini mampu melakukan pengeboran berkecepatan tinggi menggunakan mata bor karbida dengan pendingin internal atau mata bor twist berkecepatan tinggi dengan pendingin eksternal. Mesin ini mendukung berbagai fungsi, termasuk pengeboran, chamfering, tapping, milling, dan boring. Selain itu, mesin ini dapat dilengkapi dengan kepala sudut kanan otomatis opsional untuk melakukan pengeboran samping, tapping, dan operasi milling.
Spesifikasi:
| Model |
PHD2020 |
| Ukuran benda kerja |
PxL (mm) |
2000x2000 |
| Lebar T-slot Meja Kerja (mm) |
28 |
| Kepala daya pengeboran |
Jumlah |
1 |
| Taper spindel |
BT50 |
| Diameter pengeboran maks. (mm) |
Φ80 |
| Ketebalan maks. (mm) |
≤250 |
| Diameter tapping |
M3-M30 |
| Kecepatan spindel (r/mnt) |
30~3000 |
| Daya motor spindel servo (kW) |
22/30 |
| Gerakan lateral kepala daya (sumbu X) |
Langkah horizontal maks. (mm) |
2000 |
| Kecepatan gerakan lateral (r/mnt) |
0~8 |
| Daya motor servo untuk gerakan lateral (kW) |
2.4 |
| Gerakan longitudinal gantry (sumbu Y) |
Langkah umpan maks. (mm) |
2000 |
| Kecepatan gerakan umpan (m/mnt) |
0~8 |
| Daya motor servo umpan (kW) |
2.4 |
| Gerakan umpan ram vertikal (sumbu Z) |
Langkah maks. (mm) |
800 |
| Kecepatan gerakan (m/mnt) |
0~8 |
| Daya motor servo (kW) |
2.4 |
| Akurasi penentuan posisi tiga sumbu |
X/Y/Z/A/B/C (mm) |
±0.015/1000 |
| Akurasi penentuan posisi ulang tiga sumbu |
X/Y/Z/A/B/C (mm) |
±0.01/1000 |
| Sistem kelistrikan |
Sistem CNC |
SIEMENS/ FAGOR/ KND/ GSK |
| Pengganti alat |
Tipe cakram (Opsional) |
24 posisi alat |
| Ukuran keseluruhan |
PxLxT (m) |
5.3x3.8x2.7 |
Fitur produk
1. Mesin pengeboran, milling, dan penandaan pelat lembaran dan flensa terdiri dari beberapa komponen utama, termasuk alas, seluncuran longitudinal, gantry, seluncuran melintang, unit umpan vertikal, spindel pengeboran dan milling, meja kerja, sistem pendingin, sistem pembuangan chip otomatis, sistem pelumasan otomatis, sistem pneumatik, sistem kelistrikan, dan bagian penting lainnya.
2. Kepala daya pengeboran geser yang digerakkan servo dari mesin pemotong pelat baja CNC mampu melakukan operasi pengeboran, reaming, tapping, chamfering, dan milling alur. Mesin ini dapat berfungsi baik bersama dengan unit lain maupun secara independen. Spindel pengeboran dilengkapi dengan spindel buatan Taiwan presisi (pendingin internal) yang menampilkan lubang tirus BT50, dan terintegrasi dengan mekanisme broaching otomatis pegas kupu-kupu. Konfigurasi ini memfasilitasi penggantian alat yang mudah melalui batang penghubung dan sistem pelonggaran alat silinder hidrolik, memungkinkan perubahan cepat antara mata bor atau pemotong milling.
3. Struktur mesin pengeboran dan penandaan dilengkapi dengan pemandu linier presisi tinggi, memastikan gerakan yang mulus. Motor servo AC menggerakkan sabuk sinkron dan rakitan sekrup bola presisi, memastikan akurasi yang luar biasa.
4. Rangka dan gantry mesin gantry pelat logam dibuat dari coran atau pelat baja berkualitas tinggi yang dilas. Komponen-komponen ini mengalami anil suhu tinggi sebelum pemesinan, diikuti oleh proses anil kedua setelah semi-finishing untuk mengurangi tegangan internal. Kemudian diproses secara presisi untuk memastikan akurasi dan stabilitas yang konsisten.
Mesin pemotong pelat gantry CNC adalah solusi industri berkinerja tinggi, yang dirancang dengan cermat untuk pemrosesan presisi komponen berbentuk pelat dan elemen struktural. Peralatan ini secara khusus dikonfigurasi untuk menangani benda kerja seperti flensa, cakram, cincin, dan pelat datar, dengan ketentuan utama bahwa ketebalan benda kerja ini tetap berada dalam kapasitas pemesinan efektif yang ditentukan oleh mesin.
Di bengkel fabrikasi struktur baja, mesin pengeboran pelat ini melakukan operasi pengeboran dan milling yang presisi pada pelat struktural dan komponen penghubung, memberikan fondasi yang andal untuk perakitan kerangka baja yang stabil. Di sektor energi angin, mesin ini menawarkan pemesinan presisi tinggi untuk menara dan flensa turbin angin—proses penting yang memastikan komponen-komponen ini dapat bertahan dalam kondisi lingkungan yang menantang (misalnya, angin kencang, fluktuasi suhu). Untuk proyek konstruksi jembatan, peralatan ini memproses balok dan penyangga jembatan, memastikan pembuatan sambungan yang stabil dan tahan lama yang mampu menahan beban dinamis sepanjang masa pakai jembatan yang diperpanjang.
