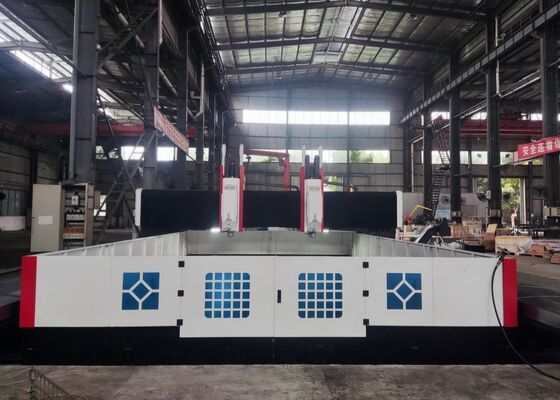

Mesin Bor Flensa Pelat CNC Otomatis Tirus Spindel BT50 Dengan Kontrol PLC
Pendahuluan Produk:
Mesin bor gantry CNC ini terutama digunakan untuk memproses lembaran tabung, flensa, bantalan, penukar panas, dan komponen lainnya di industri seperti petrokimia, tenaga nuklir, energi angin, boiler, dan struktur baja. Mesin ini mampu melakukan pengeboran berkecepatan tinggi dengan mata bor karbida yang dilengkapi pendingin internal atau menggunakan mata bor ulir berkecepatan tinggi dengan pendingin eksternal. Mesin ini mendukung berbagai fungsi, termasuk pengeboran, chamfering, penyadapan, penggilingan, dan pengeboran. Selain itu, mesin ini dapat dilengkapi dengan kepala sudut kanan otomatis opsional untuk pengeboran samping, penyadapan, dan operasi penggilingan.
Konfigurasi Produk:
| Model |
PHD4080 |
| Ukuran benda kerja |
PxL (mm) |
4000x8000 |
| Lebar T-slot Meja Kerja (mm) |
28 |
| Kepala daya pengeboran |
Jumlah |
1 atau 2 |
| Tirus spindel |
BT50 |
| Diameter pengeboran maks. (mm) |
Φ90 |
| Ketebalan maks. (mm) |
≤300 |
| Diameter penyadapan |
M3-M36 |
| Kecepatan spindel (r/mnt) |
30~3000 |
| Daya motor spindel servo (kW) |
22/30/37 |
| Gerakan lateral kepala daya (sumbu X) |
Langkah horizontal maks. (mm) |
4000 |
| Kecepatan gerakan lateral (r/mnt) |
0~6 |
| Daya motor servo untuk gerakan lateral (kW) |
3.6 |
| Gerakan longitudinal gantry (sumbu Y) |
Langkah umpan maks. (mm) |
8000 |
| Kecepatan gerakan umpan (m/mnt) |
0~6 |
| Daya motor servo umpan (kW) |
3.6/5.5 |
| Gerakan umpan ram vertikal (sumbu Z) |
Langkah maks. (mm) |
1400 |
| Kecepatan gerakan (m/mnt) |
0~4 |
| Daya motor servo (kW) |
3.6 |
| Akurasi penentuan posisi tiga sumbu |
X/Y/Z/A/B/C (mm) |
±0.015/1000 |
| Akurasi penentuan posisi ulang tiga sumbu |
X/Y/Z/A/B/C (mm) |
±0.01/1000 |
| Sistem kelistrikan |
Sistem CNC |
SIEMENS/ FAGOR/ KND/ GSK |
| Pengubah alat |
Tipe cakram (Opsional) |
24 posisi alat |
| Ukuran keseluruhan |
PxLxT (m) |
13x6.9x6.2 |
Fitur produk
1. Mesin bor flensa terdiri dari dudukan, seluncuran longitudinal, gantry, seluncuran melintang, unit umpan vertikal, kepala daya pengeboran dan penggilingan, meja kerja, sistem pendingin, sistem pembuangan chip otomatis, sistem pelumasan otomatis, sistem pneumatik, sistem kelistrikan, dan komponen kunci lainnya.

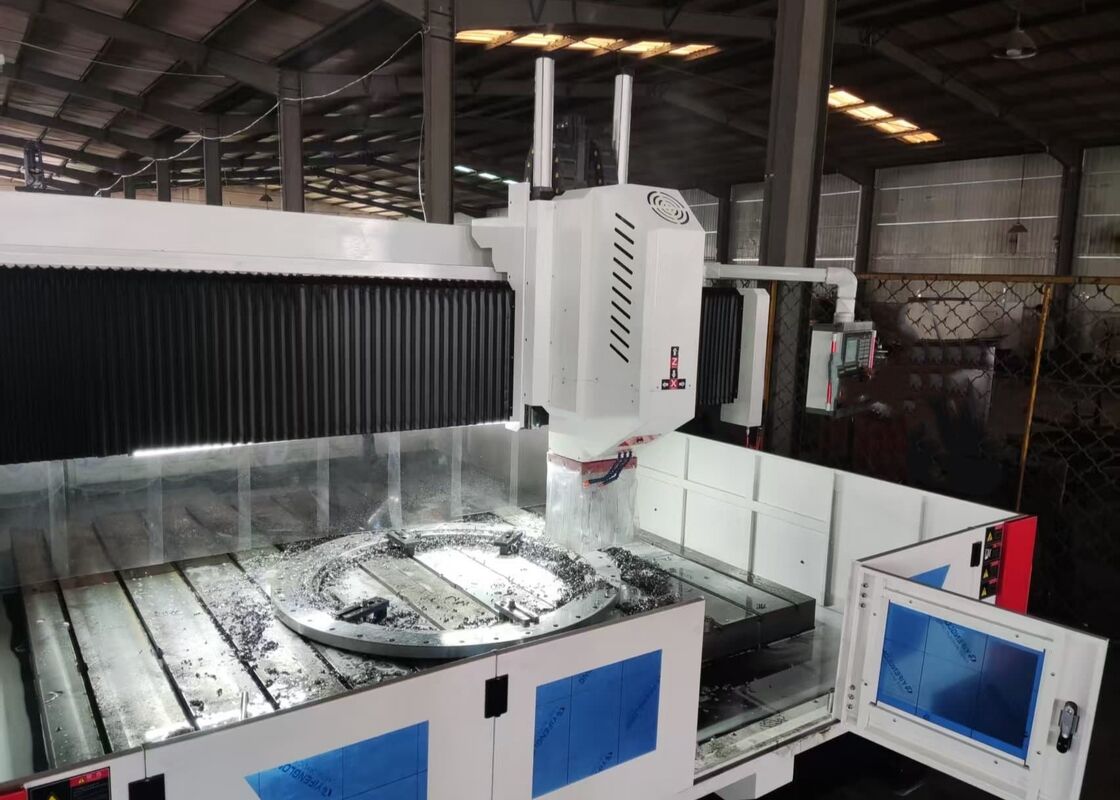

2. Mesin bor pelat CNC dilengkapi dengan kepala daya pengeboran geser servo yang mampu melakukan pengeboran, reaming, penyadapan, chamfering, dan penggilingan alur. Fungsi-fungsi ini dapat beroperasi secara bersamaan atau independen. Spindel pengeboran adalah spindel presisi buatan Taiwan (pendingin internal) dengan tirus BT50, dan menggabungkan mekanisme penusuk otomatis pegas kupu-kupu. Mesin ini dapat dilengkapi dengan mata bor atau pemotong penggilingan melalui batang penghubung dan pelepasan alat silinder hidrolik, membuat penggantian alat sangat efisien dan nyaman.
3. Mesin bor CNC berkecepatan tinggi dilengkapi dengan pemandu linier presisi tinggi, memastikan gerakan yang mulus. Motor servo AC menggerakkan sabuk sinkron dan pasangan sekrup bola presisi, menjamin akurasi yang luar biasa.
4. Badan dan gantry mesin bor CNC dibuat dari bahan cor atau pelat baja las berkualitas tinggi. Komponen-komponen ini mengalami anil suhu tinggi sebelum diproses, diikuti oleh anil kedua setelah semi-finishing untuk menghilangkan tegangan sisa, memastikan kinerja yang stabil dan presisi selama proses pemesinan.
5. Mesin bor pelat dilengkapi dengan beberapa T-slot horizontal pada meja kerja, memungkinkan penjepitan perlengkapan dan pelat yang aman. Perangkat penjepit chuck self-centering empat rahang opsional secara signifikan meningkatkan efisiensi produksi untuk pemrosesan batch.
6. Mesin ini menggunakan sistem CNC Siemens Jerman, sistem CNC FAGOR Spanyol, atau sistem KND China. Koordinat pengeboran dapat dikonversi dengan mulus antara CAD dan CAM, menyederhanakan pemrograman, penyimpanan, tampilan, dan komunikasi. Antarmuka pengguna mencakup kompensasi kesalahan, alarm otomatis, dan fitur interaksi manusia-komputer. Lokasi lubang benda kerja dapat dimasukkan melalui keyboard, USB, jaringan, atau grafik CAD, dengan pembuatan program pemesinan otomatis. Fungsi pratinjau dan inspeksi pra-pengeboran selanjutnya memastikan kemudahan pengoperasian.
7. Mesin ini dilengkapi dengan pencari tepi fotolistrik, memungkinkan penentuan posisi benda kerja yang cepat dan akurat. Selain itu, majalah cakram 24-alat atau majalah alat linier opsional sangat meningkatkan efisiensi pemesinan.
8. Mesin ini dilengkapi dengan konveyor chip otomatis dan sistem pelumasan otomatis. Sistem pendingin dilengkapi dengan pompa pendingin internal bertekanan tinggi dan pompa pendingin eksternal bertekanan rendah, menawarkan fleksibilitas untuk menggunakan pendingin internal atau eksternal.
Mesin pemotong pelat gantry CNC adalah solusi industri yang tahan lama, dirancang secara ahli untuk pemrosesan komponen seperti pelat dan elemen struktural secara presisi. Peralatan ini secara khusus dioptimalkan untuk menangani benda kerja seperti flensa, cakram, cincin, dan pelat datar, dengan ketentuan bahwa ketebalan material berada dalam rentang pemesinan efektif yang ditentukan oleh mesin.
Di fasilitas manufaktur struktur baja, mesin bor pelat ini melakukan operasi pengeboran dan penggilingan yang presisi pada pelat struktural dan komponen penghubung, memberikan fondasi yang andal untuk perakitan kerangka baja yang kuat. Di industri energi angin, mesin ini menawarkan pemesinan presisi tinggi untuk menara dan flensa turbin angin—proses penting yang memastikan komponen ini dapat bertahan dalam kondisi lingkungan yang keras (seperti angin kencang dan variasi suhu). Untuk proyek konstruksi jembatan, peralatan ini memproses balok dan penyangga jembatan, memastikan pembuatan sambungan yang stabil dan tahan lama yang mampu menahan beban dinamis selama masa pakai jembatan yang diperpanjang.
