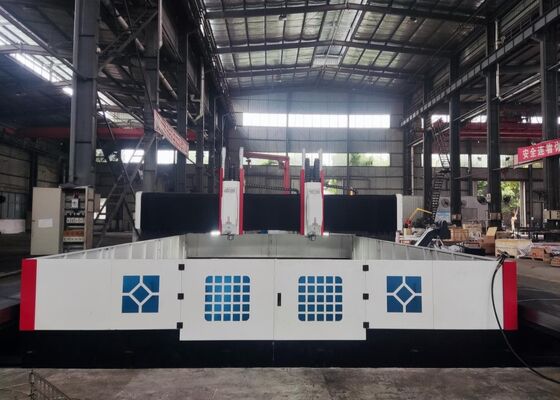

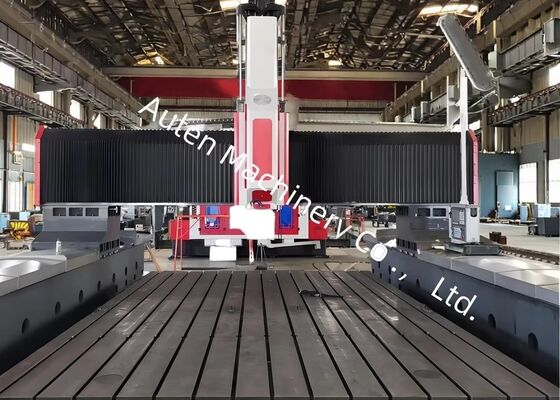

Model Mesin Bor Lembaran Logam Flange CNC PHD4080 Untuk Aplikasi Struktur Baja dan Boiler
Pendahuluan Produk:
Mesin bor gantry cnc ini terutama digunakan untuk memproses lembaran tabung, flensa, bantalan, penukar panas, dan produk lainnya di bidang petrokimia, tenaga nuklir, tenaga angin, boiler, struktur baja, dll. Mesin ini dapat menggunakan mata bor karbida untuk pengeboran berkecepatan tinggi dengan pendinginan internal, atau menggunakan mata bor twist berkecepatan tinggi untuk pengeboran dengan pendinginan eksternal. Mesin ini memiliki fungsi seperti pengeboran, chamfering, penyadapan, penggilingan, dan pengeboran. Mesin ini juga dilengkapi dengan kepala sudut kanan otomatis (opsional) untuk pengeboran samping, penyadapan, dan penggilingan.
Konfigurasi Produk:
| Model |
PHD4080 |
| Ukuran benda kerja |
PxL (mm) |
4000x8000 |
| Lebar T-slot Meja Kerja (mm) |
28 |
| Kepala daya pengeboran |
Jumlah |
1 atau 2 |
| Tirus spindel |
BT50 |
| Maks. diameter pengeboran (mm) |
Φ90 |
| Maks. ketebalan (mm) |
≤300 |
| Diameter penyadapan |
M3-M36 |
| Kecepatan spindel (r/mnt) |
30~3000 |
| Daya motor spindel servo (kW) |
22/30/37 |
| Gerakan lateral kepala daya (sumbu X) |
Maks. langkah horizontal (mm) |
4000 |
| Kecepatan gerakan lateral (r/mnt) |
0~6 |
| Daya motor servo untuk gerakan lateral (kW) |
3.6 |
| Gerakan longitudinal gantry (sumbu Y) |
Maks. langkah umpan (mm) |
8000 |
| Kecepatan gerakan umpan (m/mnt) |
0~6 |
| Daya motor servo umpan (kW) |
3.6/5.5 |
| Gerakan umpan ram vertikal (sumbu Z) |
Maks. langkah (mm) |
1400 |
| Kecepatan gerakan (m/mnt) |
0~4 |
| Daya motor servo (kW) |
3.6 |
| Akurasi penentuan posisi tiga sumbu |
X/Y/Z/A/B/C (mm) |
±0.015/1000 |
| Akurasi penentuan posisi ulang tiga sumbu |
X/Y/Z/A/B/C (mm) |
±0.01/1000 |
| Sistem kelistrikan |
Sistem CNC |
SIEMENS/ FAGOR/ KND/ GSK |
| Pengubah alat |
Tipe cakram (Opsional) |
24 posisi alat |
| Ukuran keseluruhan |
PxLxT (m) |
13x6.9x6.2 |
Fitur produk
1. Mesin bor flensa terdiri dari dudukan, seluncuran longitudinal, gantry, seluncuran melintang, unit umpan vertikal, kepala daya pengeboran dan penggilingan, meja kerja, sistem pendingin, sistem pembuangan chip otomatis, sistem pelumasan otomatis, sistem pneumatik, sistem kelistrikan, dll.
2. Kepala daya pengeboran geser servo dari mesin bor pelat cnc memiliki fungsi pengeboran, reaming, penyadapan, chamfering, dan alur penggilingan. Mesin ini dapat bekerja bersama atau secara independen. Spindel pengeboran mengadopsi spindel presisi Taiwan (pendinginan internal), lubang tirus spindel BT50, dengan mekanisme penusuk otomatis pegas kupu-kupu, yang dapat dilengkapi dengan mata bor atau pemotong penggilingan melalui batang penghubung, alat pelonggaran silinder hidrolik, dan sangat mudah untuk mengganti alat.
3. Bodi mesin bor cnc berkecepatan tinggi dilengkapi dengan pemandu linier presisi tinggi, mobilitas bergerak. Motor servo AC digunakan untuk menggerakkan sabuk sinkron dan pasangan sekrup bola presisi. Memastikan akurasi tinggi.
4. Bodi mesin bor cnc dan gantry terbuat dari pengecoran atau pengelasan pelat baja berkualitas tinggi. Mereka dianil pada suhu tinggi sebelum diproses, dianil lagi setelah semi-finishing untuk menghilangkan tegangan, dan kemudian diselesaikan untuk memastikan akurasi yang stabil.
5. Mesin bor pelat ini memiliki beberapa slot T horizontal pada meja kerja untuk menjepit perlengkapan dan pelat. Perangkat penjepit chuck self-centering empat rahang opsional sangat meningkatkan efisiensi produksi suku cadang batch.
6. Mengadopsi sistem CNC Siemens Jerman, sistem CNC FAGOR Spanyol atau sistem KND China, koordinat pengeboran dapat langsung dikonversi antara CAD dan CAM, memfasilitasi pemrograman, penyimpanan, tampilan, dan komunikasi. Antarmuka pengguna menampilkan kompensasi kesalahan, alarm otomatis, dan interaksi manusia-komputer. Lokasi lubang benda kerja dapat dimasukkan melalui keyboard, USB, jaringan, atau grafik CAD, secara otomatis menghasilkan program permesinan. Pratinjau pengeboran awal dan kemampuan inspeksi memastikan pengoperasian yang mudah digunakan.
7. Mesin ini dilengkapi dengan pencari tepi fotolistrik, yang dapat dengan mudah dan cepat menemukan posisi benda kerja. Selain itu, majalah alat cakram 24T atau majalah alat linier opsional secara signifikan meningkatkan efisiensi permesinan.
8. Mesin ini dilengkapi dengan konveyor chip otomatis dan perangkat pelumasan otomatis. Sistem pendingin dilengkapi dengan pompa pendingin internal bertekanan tinggi dan pompa pendingin eksternal bertekanan rendah. Mesin ini dapat mengadopsi pendinginan internal atau pendinginan eksternal.
Mesin pemotong pelat gantry CNC adalah solusi industri yang kuat, yang direkayasa dengan cermat untuk permesinan presisi komponen berbentuk pelat dan bagian struktural. Peralatan ini dirancang khusus untuk menangani benda kerja seperti flensa, cakram, cincin, dan pelat datar, dengan persyaratan penting bahwa ketebalan bahan ini tetap berada dalam rentang permesinan efektif yang ditentukan mesin.
Di pabrik manufaktur struktur baja, mesin bor pelat ini melakukan operasi pengeboran dan penggilingan yang tepat pada pelat struktural dan komponen penghubung, memberikan fondasi yang kuat untuk perakitan kerangka baja yang andal. Di sektor energi angin, mesin ini memberikan permesinan presisi tinggi untuk menara dan flensa turbin angin—proses penting yang memastikan komponen ini dapat menahan kondisi lingkungan yang menantang (misalnya, angin kencang, fluktuasi suhu). Untuk proyek konstruksi jembatan, peralatan memproses gelagar dan penyangga jembatan, memastikan pengembangan sambungan yang stabil dan tahan lama yang mampu menahan beban dinamis sepanjang umur layanan jembatan.
