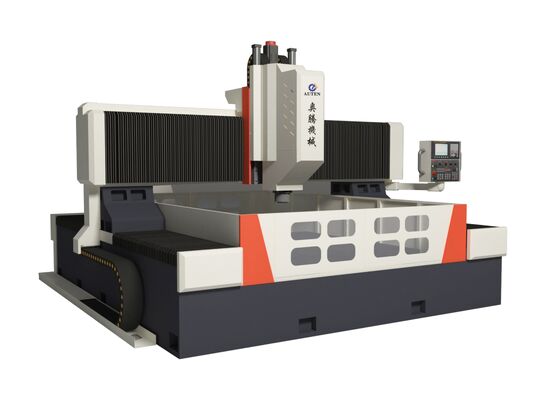

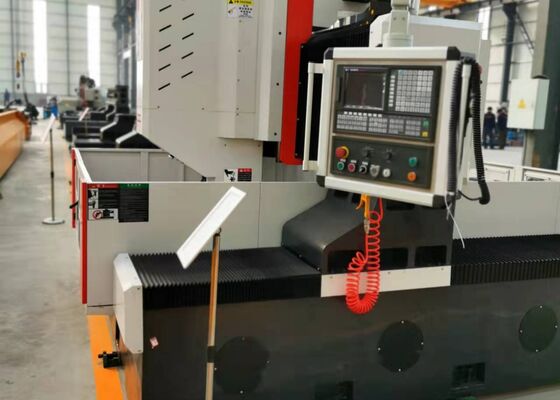

250mm Ketebalan CNC Gantry Metal Plate Mesin Pengeboran Baja 22/30KW Servo Spindle Motor Power
Pengantar Produk:
Mesin pengeboran dan penggilingan tipe gantry CNC terutama dirancang untuk pengolahan lembaran tabung, flange, bantalan, penukar panas, dan komponen lain di sektor seperti petrokimia,tenaga nuklirIni mendukung operasi pengeboran kecepatan tinggi menggunakan bor karbida dengan pendinginan internal atau bor twist kecepatan tinggi dengan pendinginan eksternal.Mesin serbaguna ini melakukan berbagai tugasSelain itu, dapat dilengkapi dengan kepala sudut lurus otomatis opsional untuk memungkinkan fungsi pengeboran samping, mengetuk, dan penggilingan.
Konfigurasi produk:
| Model |
PHD1010 |
PHD2016 |
PHD2020 |
PHD3030 |
PHD4080 |
| Ukuran benda kerja |
LxW (mm) |
1000x1000 |
2000x1600 |
2000x2000 |
3000x3000 |
4000x8000 |
| Lebar slot T meja kerja (mm) |
28 |
28 |
28 |
28 |
28 |
| Kepala tenaga pengeboran |
Qty. |
1 |
1 |
1 |
1 atau 2 |
1 atau 2 |
| Spindle taper |
BT2 |
BT1Pengadaan |
BT1Pengadaan |
BT1Pengadaan |
BT1Pengadaan |
| Diameter pengeboran maksimum (mm) |
Φ50 |
Φ60 |
Φ80 |
Φ90 |
Φ90 |
| Ketebalan maksimum (mm) |
≤ 180 |
≤ 180 |
≤ 250 |
≤ 300 |
≤ 300 |
| Diameter taping |
M3-M20 |
M3-M25 |
M3-M30 |
M3-M36 |
M3-M36 |
| Kecepatan spindle (r/menit) |
30 ~ 3000 |
30 ~ 3000 |
30 ~ 3000 |
30 ~ 3000 |
30 ~ 3000 |
| Kekuatan motor servo spindle (kW) |
11 |
Perempuan, 8/8 |
22/30 |
22/30/37 |
22/30/37 |
| Gerakan lateral kepala penggerak (sumbu X) |
Max.horizontal stroke (mm) |
1000 |
1600 |
2000 |
3000 |
4000 |
| Kecepatan gerak lateral (r/menit) |
0 ~ 8 |
0 ~ 8 |
0 ~ 8 |
0 ~ 8 |
0 ~ 6 |
| Daya servo motor untuk gerakan lateral (kW) |
2.4 |
2.4 |
2.4 |
3.6 |
3.6 |
|
Gerakan longitudinal gantry (sumbu Y)
|
Maks. denyut masuk (mm) |
1000 |
2000 |
2000 |
3000 |
8000 |
| Kecepatan gerak pakan (m/menit) |
0 ~ 8 |
0 ~ 8 |
0 ~ 8 |
0 ~ 8 |
0 ~ 6 |
| Kekuatan servo motor pakan (kW) |
2.4 |
2.4 |
2.4 |
3.6 |
3.6/5.5 |
| Gerakan pakan ram vertikal (sumbu Z) |
Max. stroke (mm) |
400 |
400 |
800 |
1000 |
1400 |
| Kecepatan bergerak (m/menit) |
0 ~ 8 |
0 ~ 8 |
0 ~ 8 |
0 ~ 8 |
0 ~ 4 |
| Kekuatan servo motor (kW) |
2.4 |
2.4 |
2.4 |
3.6 |
3.6 |
| Keakuratan penentuan posisi tiga sumbu |
X/Y/Z/A/B/C (mm) |
±0,02/1000 |
±0,02/1000 |
± 0,015/1000 |
± 0,015/1000 |
± 0,015/1000 |
| Keakuratan penentuan posisi berulang tiga sumbu |
X/Y/Z/A/B/C (mm) |
± 0,01/1000 |
± 0,01/1000 |
± 0,01/1000 |
± 0,01/1000 |
± 0,01/1000 |
| Sistem listrik |
Sistem CNC |
SIEMENS/ FAGOR/ KND/ GSK |
| Pengganti alat |
Jenis cakram (Optional) |
24 posisi alat |
| Ukuran keseluruhan |
LxWxH (m) |
3.2x2.2x2.2 |
4.4x3.2x2.7 |
5.3x3.8x2.7 |
6.6x4.9x2.9 |
13x6.9x6.2 |
Fitur produk
1Lembar pelat dan flange pengeboran, penggilingan, dan mesin penandaan terdiri dari beberapa komponen penting, termasuk tempat tidur, geser longitudinal, gantry, geser melintang, unit feed vertikal,Spindel pengeboran dan penggilingan, meja kerja, sistem pendingin, sistem penghapusan chip otomatis, sistem pelumasan otomatis, sistem pneumatik, sistem listrik, dan elemen penting lainnya.
2. kepala servo-driven geser pengeboran kekuatan mesin pemotong pelat baja CNC mampu melakukan pengeboran, reaming, mengetuk, chamfering, dan alur penggilingan operasi.Hal ini dapat berfungsi baik dalam hubungannya dengan unit lain atau independenSpindel pengeboran dilengkapi dengan spindel buatan Taiwan yang presisi tinggi (dengan pendinginan internal) dengan lubang kerucut BT50, dan menggabungkan mekanisme pembukaan otomatis mata air kupu-kupu.Konfigurasi ini memfasilitasi perubahan alat yang nyaman melalui penggunaan batang penghubung dan silinder hidraulik alat sistem longgar, memungkinkan pertukaran cepat antara bor dan pemotong penggiling.
3Struktur mesin pengeboran dan penandaan dilengkapi dengan panduan linier presisi tinggi, memastikan gerakan yang lancar dan stabil.AC servo motor menggerakkan sabuk sinkron dan presisi bola sekrup perakitan, memastikan akurasi yang luar biasa.
4. Bingkai dan gantry mesin gantry plat logam terbuat dari castings atau las plat baja berkualitas tinggi. komponen ini mengalami proses penggilingan suhu tinggi sebelum mesin,diikuti oleh penggilingan kedua setelah semifinishing untuk mengurangi ketegangan internalSelanjutnya, mereka diproses dengan presisi untuk menjamin akurasi dan stabilitas yang konsisten.
Mesin pemotong pelat gantry CNC adalah solusi industri berkinerja tinggi, dirancang secara ahli untuk pemesinan komponen dan elemen struktural yang mirip piring dengan akurat.Peralatan ini khusus dirancang untuk mengolah benda kerja seperti flanges, cakram, cincin, dan pelat datar, dengan kondisi kritis bahwa ketebalan benda kerja ini berada dalam kisaran pengolahan efektif yang ditunjuk mesin.
Dalam fasilitas manufaktur struktur baja, mesin pengeboran lempeng ini melakukan operasi pengeboran dan penggilingan yang tepat pada lempeng struktural dan komponen penghubung,memberikan dasar yang kuat untuk perakitan stabil rangka bajaDalam sektor tenaga angin, ia menawarkan pemesinan presisi tinggi untuk menara turbin angin dan flange proses kritis yang memastikan komponen ini dapat bertahan dalam kondisi lingkungan yang menuntut (misalnya,Angin kencangUntuk proyek konstruksi jembatan, peralatan memproses balok jembatan dan dukungan,Menjamin pembentukan koneksi yang stabil dan tangguh yang mampu menahan beban dinamis sepanjang umur layanan jembatan yang diperpanjang.
