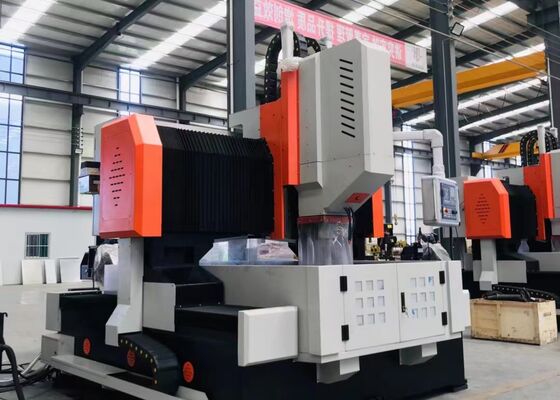

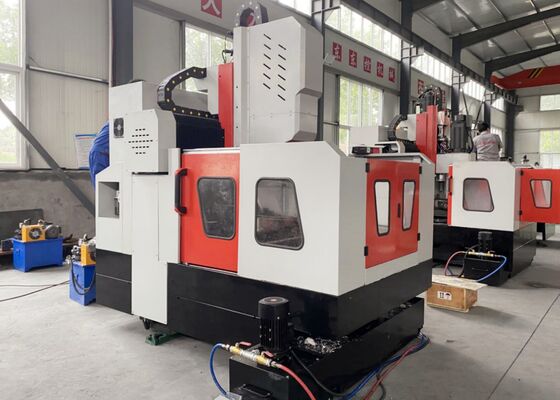

Mesin Pengeboran Penandaan Pelat CNC dengan Langkah Horizontal 2000mm Ukuran Benda Kerja 2000*2000mm
Aplikasi:
Mesin pelat baja pengeboran dan penggilingan tipe gantry CNC terutama digunakan untuk memproses lembaran tabung, flensa, bantalan, penukar panas, dan komponen lainnya di industri seperti petrokimia, tenaga nuklir, tenaga angin, boiler, dan struktur baja. Mampu melakukan pengeboran berkecepatan tinggi dengan mata bor karbida yang dilengkapi pendingin internal, atau menggunakan mata bor ulir berkecepatan tinggi dengan pendingin eksternal. Mesin ini menawarkan berbagai fungsi, termasuk pengeboran, chamfering, penyadapan, penggilingan, dan pengeboran. Selain itu, dapat dilengkapi dengan kepala sudut kanan otomatis opsional untuk operasi pengeboran samping, penyadapan, dan penggilingan.
Spesifikasi:
| Model |
PHD1010 |
PHD2016 |
PHD2020 |
PHD3030 |
PHD4080 |
| Ukuran benda kerja |
PxL (mm) |
1000x1000 |
2000x1600 |
2000x2000 |
3000x3000 |
4000x8000 |
| Lebar T-slot meja kerja (mm) |
28 |
28 |
28 |
28 |
28 |
| Kepala daya pengeboran |
Jumlah |
1 |
1 |
1 |
1 atau 2 |
1 atau 2 |
| Taper spindel |
BT40 |
BT50 |
BT50 |
BT50 |
BT50 |
| Diameter pengeboran maks. (mm) |
Φ50 |
Φ60 |
Φ80 |
Φ90 |
Φ90 |
| Ketebalan maks. (mm) |
≤180 |
≤180 |
≤250 |
≤300 |
≤300 |
| Diameter penyadapan |
M3-M20 |
M3-M25 |
M3-M30 |
M3-M36 |
M3-M36 |
| Kecepatan spindel (r/mnt) |
30~3000 |
30~3000 |
30~3000 |
30~3000 |
30~3000 |
| Daya motor spindel servo (kW) |
11 |
15/22 |
22/30 |
22/30/37 |
22/30/37 |
| Gerakan lateral kepala daya (sumbu X) |
Langkah horizontal maks. (mm) |
1000 |
1600 |
2000 |
3000 |
4000 |
| Kecepatan gerakan lateral (r/mnt) |
0~8 |
0~8 |
0~8 |
0~8 |
0~6 |
| Daya motor servo untuk gerakan lateral (kW) |
2.4 |
2.4 |
2.4 |
3.6 |
3.6 |
|
Gerakan longitudinal gantry (sumbu Y)
|
Langkah umpan maks. (mm) |
1000 |
2000 |
2000 |
3000 |
8000 |
| Kecepatan gerakan umpan (m/mnt) |
0~8 |
0~8 |
0~8 |
0~8 |
0~6 |
| Daya motor servo umpan (kW) |
2.4 |
2.4 |
2.4 |
3.6 |
3.6/5.5 |
| Gerakan umpan ram vertikal (sumbu Z) |
Langkah maks. (mm) |
400 |
400 |
800 |
1000 |
1400 |
| Kecepatan gerakan (m/mnt) |
0~8 |
0~8 |
0~8 |
0~8 |
0~4 |
| Daya motor servo (kW) |
2.4 |
2.4 |
2.4 |
3.6 |
3.6 |
| Akurasi penentuan posisi tiga sumbu |
X/Y/Z/A/B/C (mm) |
±0.02/1000 |
±0.02/1000 |
±0.015/1000 |
±0.015/1000 |
±0.015/1000 |
| Akurasi penentuan posisi ulang tiga sumbu |
X/Y/Z/A/B/C (mm) |
±0.01/1000 |
±0.01/1000 |
±0.01/1000 |
±0.01/1000 |
±0.01/1000 |
| Sistem kelistrikan |
Sistem CNC |
SIEMENS/ FAGOR/ KND/ GSK |
| Pengubah alat |
Tipe cakram (Opsional) |
24 posisi alat |
| Ukuran keseluruhan |
PxLxT (m) |
3.2x2.2x2.2 |
4.4x3.2x2.7 |
5.3x3.8x2.7 |
6.6x4.9x2.9 |
13x6.9x6.2 |
Fitur produk
1. Mesin pengeboran, penggilingan, dan penandaan lembaran pelat dan flensa terdiri dari dudukan, seluncuran longitudinal, gantry, seluncuran melintang, unit umpan vertikal, spindel pengeboran dan penggilingan, meja kerja, sistem pendingin, sistem pembuangan chip otomatis, sistem pelumasan otomatis, sistem pneumatik, sistem kelistrikan, dan komponen kunci lainnya.
2. Kepala daya pengeboran geser yang digerakkan servo dari mesin pemotong pelat baja cnc mampu melakukan pengeboran, reaming, penyadapan, chamfering, dan penggilingan alur. Dapat beroperasi bersama dengan unit lain atau secara independen. Spindel pengeboran menampilkan spindel presisi buatan Taiwan (pendingin internal) dengan lubang tirus BT50, dan dilengkapi dengan mekanisme penusuk otomatis pegas kupu-kupu. Pengaturan ini memungkinkan penggantian alat yang mudah dengan menggunakan batang penghubung, sistem pelonggaran alat silinder hidrolik, yang memungkinkan perubahan cepat antara mata bor atau pemotong penggilingan.
3. Struktur mesin pengeboran dan penandaan dilengkapi dengan pemandu linier presisi tinggi, memastikan gerakan yang mulus. Motor servo AC menggerakkan sabuk sinkron dan pasangan sekrup bola presisi, menjamin akurasi tinggi.
4. Badan dan gantry mesin gantry pelat logam dibuat dari coran atau pengelasan pelat baja berkualitas tinggi. Komponen-komponen ini mengalami anil suhu tinggi sebelum diproses, diikuti oleh anil kedua setelah semi-finishing untuk menghilangkan tegangan, dan kemudian diproses dengan presisi untuk memastikan akurasi dan stabilitas yang konsisten.
Mesin pemotong pelat gantry CNC adalah solusi industri berkinerja tinggi, yang direkayasa dengan cermat untuk pemesinan presisi komponen seperti pelat dan bagian struktural. Peralatan ini dirancang untuk memproses benda kerja seperti flensa, cakram, cincin, dan pelat datar, dengan persyaratan penting bahwa ketebalan benda kerja ini berada dalam rentang pemesinan efektif yang ditentukan mesin.
Di bengkel struktur baja, mesin pengeboran pelat ini melakukan operasi pengeboran dan penggilingan yang tepat pada pelat struktural dan komponen penghubung, memberikan fondasi yang kokoh untuk perakitan kerangka baja yang stabil. Di industri tenaga angin, ia memberikan pemesinan presisi tinggi untuk menara dan flensa turbin angin—proses penting yang memastikan komponen ini mampu menahan kondisi lingkungan yang keras (misalnya, angin kencang, fluktuasi suhu). Untuk proyek konstruksi jembatan, peralatan memproses gelagar dan penyangga jembatan, memastikan pembentukan sambungan yang stabil dan tahan lama yang dapat menahan beban dinamis selama masa pakai jembatan yang diperpanjang.
