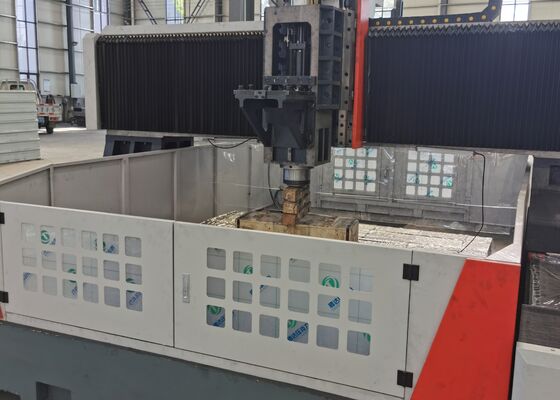

Mesin penggilingan pengeboran gantry CNC berspindle ganda split berat 1000mm Gantry Height
Pengantar Produk:
Peralatan ini dirancang untuk pengeboran, pengelompokan, pengetikan, dan penggilingan pelat dan komponen struktural.Hal ini terutama digunakan untuk operasi pengeboran efisiensi tinggi pada benda kerja seperti flanges, cakram, cincin, dan pelat, dengan ketebalan dalam rentang pengolahan yang efektif. baik melalui lubang dan lubang buta dapat dibor pada bagian-bagian material tunggal serta bahan komposit.Proses pemesinan dikendalikan secara digitalSistem ini mendukung otomatisasi, memastikan presisi tinggi, dan cocok untuk menangani berbagai varietas produk dan produksi skala besar.
Spesifikasi:
| Ukuran benda kerja |
LxW |
3500x3500 mm |
| Ketinggian gantry |
1000 mm |
| Meja kerja |
Lebar slot T |
28 mm |
| Empat Jaw Chuck |
1 set |
| Kepala tenaga pengeboran |
Qty. |
2 |
| Spindle taper |
BT1Pengelolaan |
| Max.diameter pengeboran |
Φ100 mm
(Bit inti karbida)
|
| |
Φ80 mm (bor U) |
| Maks.ketebalan |
≤ 300 mm |
| Max.tap diameter |
M30 mm |
| Kecepatan spindle |
30 ~ 3000 r/menit |
| Daya motor servo spindle |
2x37kW |
| Jarak dari ujung bawah spindle ke meja kerja |
200-1000mm |
|
Gerakan samping kepala penggerak
(sumbu X1)
|
Maks.jalan horizontal |
3500 mm |
| Kecepatan gerakan lateral |
0 ~ 8 m/menit |
| Daya servo motor untuk gerak lateral/torsi |
4.2kW |
|
Gerakan samping kepala penggerak
(sumbu X2)
|
Maks.jalan horizontal |
3500 mm |
| Kecepatan gerakan lateral |
0 ~ 8 m/menit |
| Daya servo motor untuk gerak lateral/torsi |
4.2kW |
| Gerakan longitudinal gantry (sumbu Y) |
Maks. denyut makan |
3500 mm |
| Kecepatan gerak pakan |
0 ~ 8 m/menit |
| Kekuatan servo motor pakan/torsi |
2x4,2 kW |
| Gerakan pakan ram vertikal (sumbu Z) |
Maks. pukulan |
800 mm |
| Kecepatan bergerak |
0~6 m/menit |
| Kekuatan motor servo/torsi |
4.2kW |
| Keakuratan penentuan posisi tiga sumbu |
X/Y |
≤ 0,05mm/1000mm |
| Keakuratan penentuan posisi berulang tiga sumbu |
X/Y |
≤ 0,03 mm/1000 mm |
| Sistem pneumatik |
Tekanan pasokan udara terkompresi |
≥ 0,6MPa |
| Conveyor chip dan pendingin |
Jumlah konveyor chip |
2 |
| Kecepatan penghapusan chip |
1m/menit |
| Kekuatan motor conveyor chip |
2X0,75kW |
| Metode pendinginan |
Pendinginan internal + pendinginan eksternal |
| Sistem pelumasan otomatis |
Tekanan pelumasan |
2MPa |
| Jumlah pengisian minyak titik pelumasan |
0.1 ml |
| Siklus pelumasan |
6-10 menit |
|
Sistem Listrik
|
Sistem CNC |
GSK218MC
(tampilan 10,4 inci)
|
| Jumlah sumbu CNC |
4 |
| Kekuatan total |
/ |
Sekitar 100kW |
| Ukuran keseluruhan |
LxWxH |
6500x6800x3000 mm |

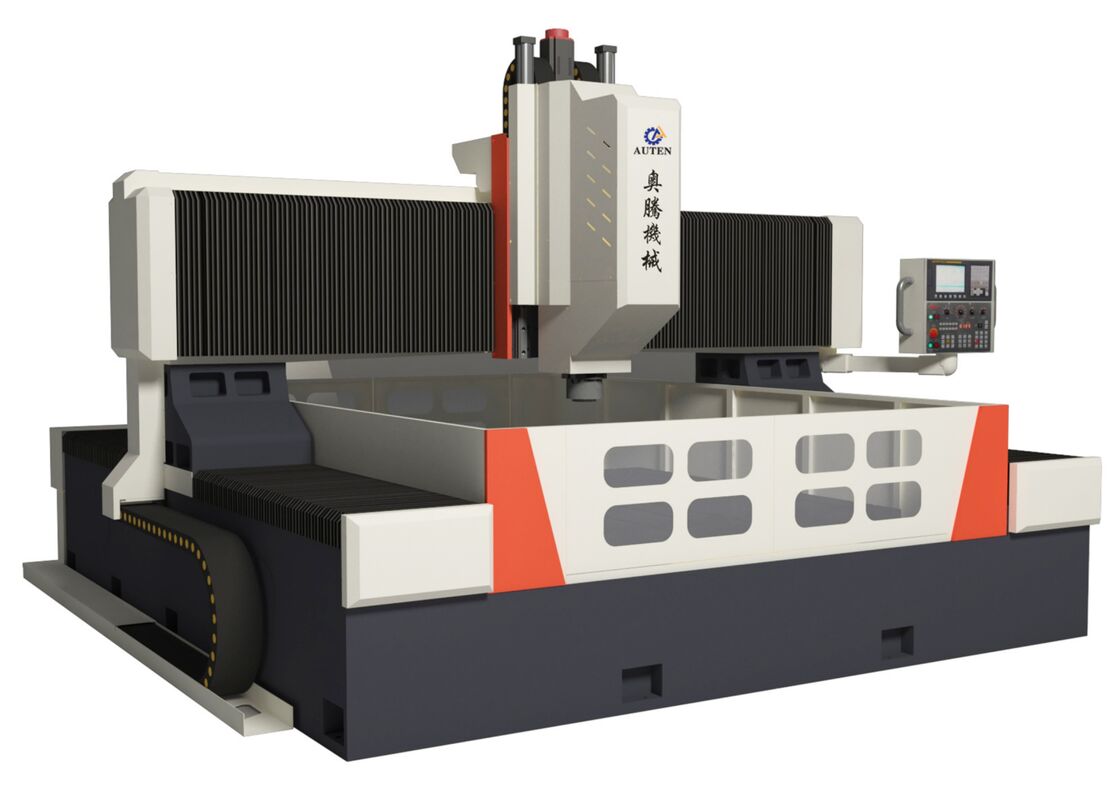

Struktur peralatan:
Dasar mesin terbuat dari bahan cor dan terutama terdiri dari meja kerja, gantry bergerak, saddle geser bergerak, kepala pengeboran dan penggilingan, sistem pelumasan otomatis,kandang pelindung, sistem pendinginan sirkulasi, unit kontrol digital, sistem listrik, dan komponen lainnya.juga pasangan sekrup timbal presisi untuk mengemudiAlat mesin ini ditandai dengan akurasi posisi yang tinggi dan kemampuan mengulangi posisi yang sangat baik.
Fitur Produk
1Tempat tidur mesin dan meja kerja:
Tempat mesin terbuat dari bahan cor dan terdiri dari dua bagian.diikuti dengan proses penggilingan sekunder untuk mengurangi tekanan setelah semifinishing, dan kemudian mengalami pemesinan akhir. Proses multi-langkah ini memastikan stabilitas akurasi mesin.yang kemudian mengalami penggilingan sekunder dan perawatan penuaanProses ini memberikan kekakuan dinamis dan statis yang sangat baik, mencegah deformasi.
Dua panduan linier presisi tinggi dipasang di kedua sisi dasar tempat tidur, memastikan distribusi beban yang merata pada rel panduan.serta kekuatan tarik dan kompresi mesinSistem penggerak digerakkan oleh AC servo motor ditambah dengan sepasang sekrup bola presisi, memungkinkan gerakan gantry di arah sumbu Y.Bolt yang dapat disesuaikan ditempatkan secara strategis di bagian bawah tempat tidur, memudahkan penyesuaian tingkat meja kerja.
2. Gantry bergerak:
Gerbang bergerak terbuat dari besi abu-abu (HT250) dan dilengkapi dengan dua rel panduan linier berkapasitas tinggi di sisi depannya.Memfasilitasi gerakan pelat geser kepala daya di sepanjang sumbu X. kepala kekuatan pengeboran dipasang pada lempeng geser ini. Gerakan gantry dicapai melalui rotasi kacang bola pada sekrup bola,yang digerakkan oleh servo motor melalui kopling presisi.
3- Bergerak Saddle:
Saddle geser bergerak adalah komponen besi cor presisi.dan reduksi planet presisi tinggi yang terhubung ke servo motorSelain itu, pelana dilengkapi dengan silinder keseimbangan gas nitrogen, yang menangkal berat kepala daya, mengurangi beban pada sekrup dan memperpanjang masa pakai.Sistem ini mendorong gerakan kepala kekuatan pengeboran sepanjang sumbu Z, memungkinkan berbagai fungsi seperti pendekatan cepat, feed kerja, retraksi cepat, dan berhenti.dan kemampuan jeda untuk meningkatkan efisiensi operasional.
.
Sistem gantri CNC mutakhir ini dirancang khusus untuk pengeboran dan penandaan komponen pelat dan lembaran logam dengan efisiensi tinggi.Hal ini telah dirancang dengan cermat untuk memberikan pemrosesan yang tepat dari lembaran kerja seperti piring dan perakitan struktural, membuatnya ideal untuk mesin flanges, cakram, bagian berbentuk cincin, pelat datar, dan barang serupa.Persyaratan operasi utama adalah bahwa ketebalan benda kerja harus sejajar dengan kisaran pengolahan efektif yang ditentukan mesin.
Pada pabrik manufaktur struktur baja, peralatan ini melakukan operasi pengeboran dan penggilingan presisi tinggi pada pelat struktural dan elemen koneksi,memberikan dasar yang kuat untuk perakitan kerangka baja yang dapat diandalkanDalam sektor energi angin, ia memberikan kemampuan mesin presisi tinggi untuk menara turbin angin dan flang,memastikan komponen ini dirancang untuk menahan kondisi lingkungan yang kerasUntuk konstruksi jembatan, peralatan memproses balok jembatan dan bracket pendukung, memudahkan pembuatan stabil,koneksi tahan lama yang mampu menahan beban dinamis sepanjang umur jembatan yang panjang.
