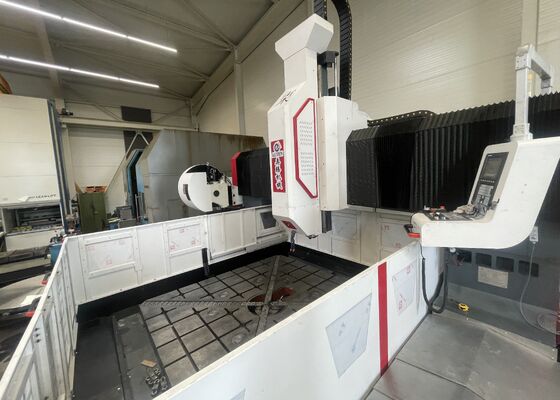

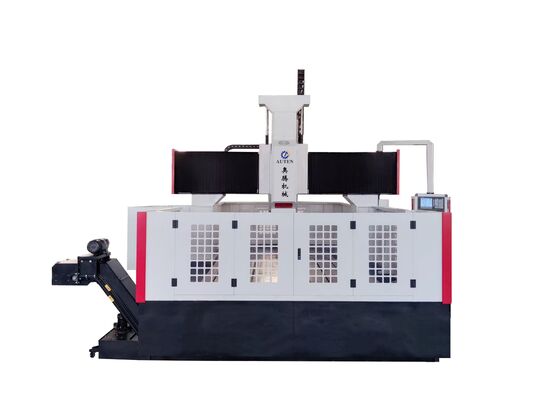

BT50 Mesin Pengeboran Plat CNC Spindle Taper M30 Diameter Tapping Untuk Penggilingan Pada Logam Besar

BT50 Mesin Pengeboran Plat CNC Spindle Taper M30 Diameter Tapping Untuk Penggilingan Pada Logam Besar

Pengantar Produk:

Sistem pengeboran gantry CNC ini dirancang khusus untuk pengeboran, chamfering, mengetuk, dan penggilingan operasi pada pelat dan komponen struktural.Hal ini terutama digunakan untuk pengeboran efisiensi tinggi dari flangesSistem ini mampu memproses lubang melalui dan lubang buta pada bahan tunggal dan komposit.Dengan kontrol digital, proses pemesinan memastikan operasi yang mulus dan antarmuka pengguna yang intuitif.,cocok untuk produksi batch kecil dan manufaktur skala besar.

Spesifikasi:

Struktur peralatan:

Dasar mesin dibangun dari bahan cor dan menggabungkan komponen penting seperti meja kerja, gantry bergerak, pelana geser, pengeboran dan kepala mesin penggilingan,Sistem pelumasan otomatis, fitur keamanan, sistem pendinginan sirkulasi, sistem kontrol digital, dan sistem listrik.dilengkapi dengan pasangan sekrup timbal presisi untuk motion driveMesin ini diakui secara luas untuk akurasi posisi yang luar biasa dan repetisibilitas unggul dalam posisi.

Fitur Produk

1. Alarm tingkat air rendah otomatis

Ketika cairan pendingin di filter mencapai tingkat menengah, sistem secara otomatis mengaktifkan motor, memungkinkan cairan pendingin dari conveyor chip mengalir ke filter.Setelah pendingin mencapai tingkat tinggi, motor akan berhenti secara otomatis.

Jika tingkat pendingin dalam filter turun ke titik rendah, sistem akan memicu alarm melalui pengukur tingkat,menyebabkan spindle untuk secara otomatis menarik kembali alat dan menghentikan operasi mesin.

2Fungsi Memori Power-Off:

Dalam hal kehilangan daya tiba-tiba atau gangguan serupa, fungsi ini memungkinkan pengambilan cepat dan mudah lokasi lubang terakhir yang dibor sebelum kegagalan listrik.Operator dapat segera melanjutkan operasi, secara signifikan mengurangi waktu henti yang dihabiskan untuk menemukan posisi pengeboran sebelumnya dan memfasilitasi transisi yang mulus ke langkah berikutnya.

3. Photoelectric Edge Finder:

Peralatan ini dilengkapi dengan sensor tepi fotoelektrik, yang memungkinkan lokalisasi posisi benda kerja dengan cepat dan tepat.

1. Masukkan pengukur tepi ke dalam spindle chuck dari mesin alat dan perlahan putar spindle untuk memastikan konsentrisitasnya.

2. Gunakan roda tangan untuk menggerakkan poros utama, menempatkan tepi bola baja dari edge finder untuk sedikit menyentuh benda kerja.Pindahkan spindle maju mundur untuk menemukan titik optimal di mana tepi bola baja bersentuhan dengan benda kerja.

3. Catat nilai sumbu X dan Y yang ditampilkan oleh sistem CNC pada titik ini dan masukkan ke komputer.

4. Ulangi proses ini untuk menemukan beberapa titik deteksi sesuai kebutuhan.

.

Sistem gantri CNC canggih ini dirancang khusus untuk pengeboran dan penandaan bagian plat dan lembaran logam dengan efisiensi tinggi.Hal ini telah dirancang dengan hati-hati untuk memastikan pengolahan yang akurat dari lembaran kerja seperti piring dan perakitan struktural, sehingga sangat cocok untuk pengolahan flanges, disk, komponen berbentuk cincin, pelat datar, dan elemen serupa.Kondisi operasi kritis adalah bahwa ketebalan benda kerja harus konsisten dengan mesin yang ditentukan parameter pengolahan efektif.

Pada fasilitas manufaktur struktur baja, peralatan ini melakukan operasi pengeboran dan penggilingan presisi tinggi pada pelat struktural dan komponen koneksi,memberikan dasar yang kuat untuk perakitan yang dapat diandalkan dari rangka bajaDalam industri energi angin, ia menawarkan canggih, kemampuan pemesinan presisi tinggi untuk menara turbin angin dan flanges,memastikan komponen ini dirancang untuk bertahan dalam kondisi lingkungan yang keras, seperti angin kencang dan fluktuasi suhu. Untuk proyek konstruksi jembatan, peralatan memproses balok jembatan dan bracket pendukung, memungkinkan pembentukan stabil,koneksi tahan lama yang mampu menahan beban dinamis sepanjang umur layanan jembatan yang diperpanjang.
