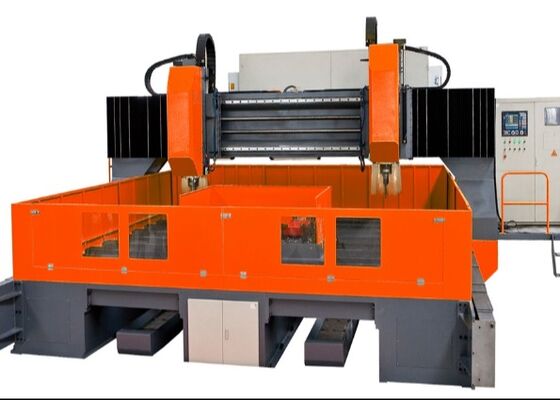

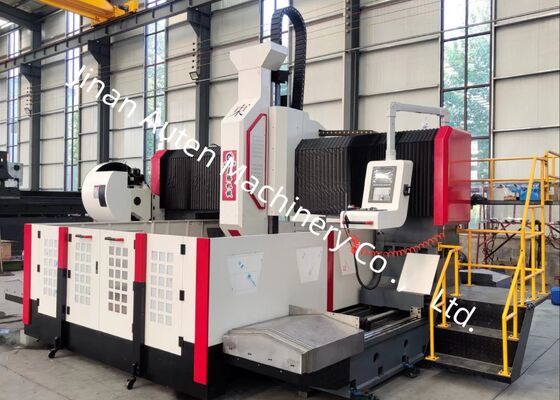

Kepala Pengeboran M30, Diameter Penyadap, Mesin Pengeboran dan Penggilingan Gantry CNC, Langkah Horizontal 2500mm

Kepala Pengeboran M30 Diameter Penyadap Mesin Bor dan Penggilingan Gantry CNC 2500mm Gerakan Horizontal

Pengantar Produk:

Sistem pengeboran gantry CNC ini dirancang khusus untuk operasi pengeboran, chamfering, penyadapan, dan penggilingan pada pelat dan komponen struktural. Ini terutama digunakan untuk pengeboran efisiensi tinggi pada flensa, cakram, cincin, pelat, dan benda kerja lainnya dalam rentang ketebalan yang ditentukan. Sistem ini mampu memproses lubang tembus dan lubang buta pada bahan tunggal dan bahan komposit. Dilengkapi dengan kontrol digital, proses permesinan memastikan pengoperasian yang lancar dan antarmuka yang mudah digunakan. Peralatan ini mendukung otomatisasi, memberikan presisi tinggi, dan ideal untuk pembuatan berbagai komponen, mengakomodasi baik batch skala kecil maupun produksi besar.

Spesifikasi:

Struktur Peralatan:

Dasar mesin terbuat dari bahan cor dan mencakup komponen kunci seperti meja kerja, gantry bergerak, sadel geser, kepala daya pengeboran dan penggilingan, sistem pelumasan otomatis, mekanisme keselamatan, sistem pendingin sirkulasi, sistem kontrol digital, dan sistem kelistrikan. Ia menggunakan pasangan rel keras bergulir untuk dukungan dan panduan, bersama dengan pasangan sekrup timah presisi untuk menggerakkan gerakan. Mesin ini terkenal karena akurasi penentuan posisi yang tinggi dan pengulangan yang luar biasa dalam penentuan posisi.

Fitur Produk

1. Sistem Pembuangan Air Terpusat:

Mesin dilengkapi dengan sistem pembuangan air terpusat standar. Mekanisme pembuangan air internal ini secara efektif mencegah pin besi terjerat dengan alat selama pemrosesan, sehingga meminimalkan keausan alat, memperpanjang umur alat, dan meningkatkan hasil akhir permukaan benda kerja. Ini melindungi permukaan benda kerja, melindungi sambungan putar berkecepatan tinggi dari kerusakan, dan mencegah kotoran menghalangi sambungan putar. Akibatnya, hal ini berkontribusi pada kualitas keseluruhan benda kerja dan meningkatkan efisiensi operasional.

2. Sistem Filtrasi Air Terpusat:

Mesin dilengkapi dengan sistem filtrasi air terpusat yang dirancang untuk secara efektif menghilangkan kotoran dari cairan pendingin pemotongan. Sistem semprotan air internal mencegah pin besi terjerat dengan alat selama pemrosesan, mengurangi keausan alat, memperpanjang umur alat, dan meningkatkan hasil akhir permukaan benda kerja. Pin saluran keluar air bertekanan tinggi secara efektif melindungi permukaan benda kerja, melindungi sambungan putar berkecepatan tinggi, dan mencegah kotoran menghalangi sambungan putar. Akibatnya, sistem meningkatkan kualitas keseluruhan benda kerja dan meningkatkan efisiensi operasional.

3. Konveyor Chip Otomatis dan Sistem Pendingin Sirkulasi Ulang:

Mesin ini dilengkapi dengan konveyor chip otomatis yang terletak di bagian belakang meja kerja, dengan filter di ujung pelepasan. Konveyor chip berjenis rantai datar. Pompa pendingin diposisikan di satu sisi, dengan saluran keluar terhubung ke sistem filtrasi air terpusat melalui selang. Cairan pendingin diarahkan ke konveyor chip, di mana pompa pengangkat memindahkannya ke sistem filtrasi pusat. Pompa pendingin bertekanan tinggi kemudian mengedarkan cairan pendingin yang disaring untuk operasi pemotongan dan pendinginan yang berkelanjutan.

Selain itu, troli pengumpul serpihan disediakan untuk memudahkan pengangkutan serpihan logam, menawarkan solusi yang nyaman untuk menangani puing-puing besi. Peralatan ini mencakup sistem pendingin alat internal dan eksternal: cairan pendingin internal digunakan untuk pengeboran berkecepatan tinggi, sedangkan pendinginan eksternal diterapkan selama operasi penggilingan ringan.

.

Mesin gantry CNC canggih ini dirancang khusus untuk pengeboran dan penandaan efisiensi tinggi pada komponen pelat dan lembaran logam. Telah dibuat dengan cermat untuk memastikan pemrosesan yang tepat dari benda kerja tipe pelat dan rakitan struktural, menjadikannya ideal untuk permesinan flensa, cakram, bagian berbentuk cincin, pelat datar, dan komponen serupa. Persyaratan operasional utama adalah bahwa ketebalan benda kerja harus sejajar dengan parameter permesinan efektif yang ditentukan mesin.

Di fasilitas fabrikasi struktur baja, peralatan ini melakukan operasi pengeboran dan penggilingan presisi pada pelat struktural dan elemen sambungan, memberikan fondasi yang kuat untuk perakitan kerangka baja yang andal. Di sektor energi angin, ia memberikan kemampuan permesinan presisi tinggi yang canggih untuk menara dan flensa turbin angin, memastikan komponen ini dirancang untuk menahan kondisi lingkungan yang menantang, seperti angin kencang dan variasi suhu. Untuk proyek konstruksi jembatan, peralatan memproses gelagar jembatan dan braket penyangga, memfasilitasi pembuatan sambungan yang stabil dan tahan lama yang mampu menahan beban dinamis sepanjang umur layanan jembatan yang panjang.
