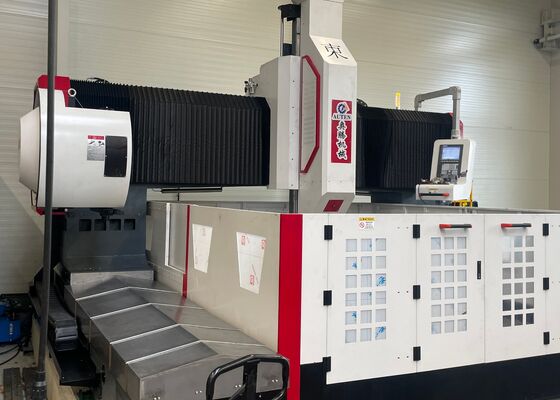

2500x2500mm Split CNC Gantry Pengeboran Milling Marking Machine 2x4.2kW Daya Servo Motor

Mesin CNC Gantry Pengeboran Penggilingan Penandaan 2500x2500mm 2x4.2kW Daya Motor Servo

Aplikasi:

Sistem pengeboran gantry CNC ini dirancang khusus untuk operasi pengeboran, chamfering, penyadapan, dan penggilingan pada komponen pelat dan struktural. Ini terutama digunakan untuk pengeboran efisiensi tinggi pada flensa, cakram, cincin, pelat, dan benda kerja lainnya dalam rentang ketebalan yang ditentukan. Sistem ini mampu memproses lubang tembus dan lubang buta pada bahan tunggal dan bahan komposit. Menampilkan kontrol digital, proses permesinan memastikan pengoperasian yang mulus dan kemudahan penggunaan. Peralatan ini mendukung otomatisasi, memberikan presisi tinggi, dan cocok untuk produksi berbagai komponen, termasuk produksi batch kecil dan produksi massal.

Spesifikasi:

Struktur Peralatan:

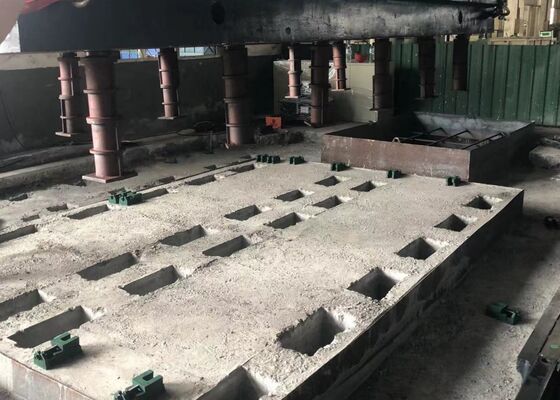

Dasar mesin dibuat dari bahan cor dan terdiri dari komponen penting, termasuk meja kerja, gantry yang dapat digerakkan, sadel geser yang dapat digerakkan, kepala daya pengeboran dan penggilingan, sistem pelumasan otomatis, perangkat keselamatan, sistem pendingin sirkulasi, sistem kontrol digital, dan sistem kelistrikan. Ia menggabungkan pasang rel keras bergulir untuk dukungan dan panduan, ditambah dengan pasang sekrup timah presisi untuk penggerak. Mesin ini dibedakan oleh akurasi penentuan posisi yang tinggi dan pengulangan yang luar biasa dalam penentuan posisi.

Fitur Produk

1. Kepala Daya Pengeboran:
Kepala daya pengeboran dilengkapi dengan motor spindel servo khusus, yang menggerakkan spindel presisi melalui sabuk sinkron gigi untuk perlambatan dan peningkatan torsi. Spindel dapat diganti dengan cepat dan mudah. Mekanisme umpan didukung oleh motor servo dan sekrup bola. Baik sumbu X maupun Y mampu bergerak secara bersamaan, dan sistem kontrol loop semi-tertutup digunakan untuk mengaktifkan fungsi interpolasi linier dan melingkar. Spindel dirancang dengan tirus BT50, dan dilengkapi dengan sambungan putar berkecepatan tinggi, memfasilitasi penggunaan pendingin pusat U-drill berkecepatan tinggi untuk pemrosesan yang efisien.

2. Perangkat Transmisi:
Perangkat transmisi menggunakan rel pemandu dan slider presisi tinggi yang diimpor dari Taiwan, memastikan pengoperasian yang lancar dan secara signifikan meningkatkan kapasitas penahan beban.

Sumbu X dan sumbu Z masing-masing didukung oleh dua rel pemandu linier bergulir, yang berfungsi sebagai rel pemandu dan penahan beban untuk gerakan lateral dan longitudinal. Konfigurasi ini memenuhi tuntutan teknis pengeboran berkecepatan tinggi. Sistem transmisi sumbu X dan sumbu Z digerakkan oleh motor servo AC, yang memutar sekrup bola presisi untuk mencapai gerakan linier.

Sumbu Y dilengkapi dengan dua rel pemandu linier bergulir tugas berat di kedua sisi, dengan dua slider rel persegi dipasang pada setiap rel pemandu untuk membentuk jalur geser sumbu Y yang kuat. Pengaturan ini memastikan persyaratan kekakuan dan kekuatan tinggi dari rangka gantry terpenuhi, sekaligus menawarkan keunggulan seperti koefisien gesekan rendah, gerakan berkecepatan tinggi, peredaman getaran yang sangat baik, dan masa pakai yang diperpanjang. Transmisi sumbu X menggunakan teknologi penggerak sinkron motor servo ganda, dengan satu motor servo di setiap sisi menggerakkan sekrup bola secara bersamaan. Mekanisme ini memfasilitasi pergerakan rangka gantry, memungkinkan permesinan CNC yang presisi.

3. Sistem Pelumasan Otomatis dan Mekanisme Pelindung:

Mesin perkakas ini dilengkapi dengan sistem pelumasan otomatis tekanan parsial volumetrik buatan Taiwan, yang dirancang untuk memberikan pelumasan yang mulus ke komponen bergerak seperti rel pemandu, sekrup timah, rak, dan lainnya, memastikan cakupan yang komprehensif dan mencegah keausan. Sistem ini membantu memperpanjang masa pakai mesin. Selain itu, sumbu X dan sumbu Y dilengkapi dengan pelindung tahan debu, dan pelindung percikan tahan air dipasang di sekitar meja kerja untuk lebih meningkatkan perlindungan.

.

Mesin gantry CNC canggih ini dirancang khusus untuk pengeboran dan penandaan efisiensi tinggi pada bagian pelat dan lembaran logam. Telah direkayasa dengan cermat untuk memungkinkan pemrosesan yang akurat dari benda kerja tipe pelat dan rakitan struktural, membuatnya sangat cocok untuk permesinan flensa, cakram, komponen berbentuk cincin, pelat datar, dan bagian serupa. Pertimbangan operasional yang kritis adalah bahwa ketebalan benda kerja harus sesuai dengan parameter permesinan efektif yang ditetapkan mesin.

Di fasilitas fabrikasi struktur baja, peralatan ini melakukan operasi pengeboran dan penggilingan presisi tinggi pada pelat struktural dan elemen penghubung, memberikan fondasi yang kuat untuk perakitan kerangka baja yang andal. Dalam industri energi angin, ia menawarkan kemampuan permesinan canggih dan berakurasi tinggi untuk menara dan flensa turbin angin—memastikan komponen ini direkayasa untuk menahan kondisi lingkungan yang menantang, termasuk angin kencang dan fluktuasi suhu. Untuk proyek konstruksi jembatan, peralatan memproses gelagar jembatan dan braket penyangga, memfasilitasi pembuatan sambungan yang stabil dan tahan lama yang dirancang untuk menahan beban dinamis sepanjang umur jembatan yang diperpanjang.
