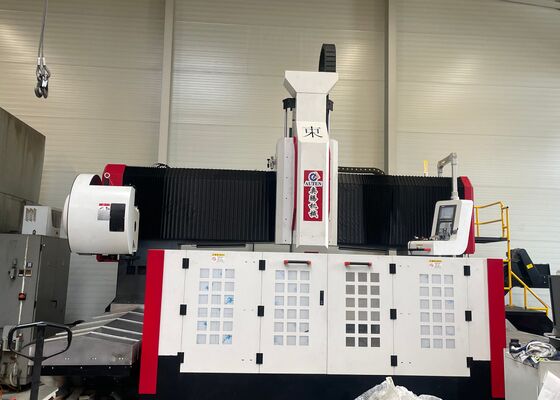

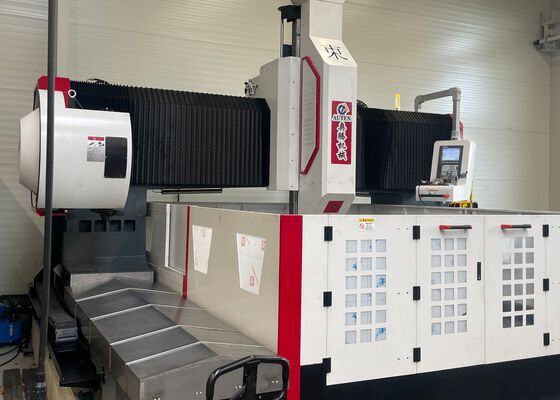

Mesin Bor dan Milling Gantry CNC Split Tugas Berat 2525BT50, Motor Spindel Servo 30KW

2525BT50 Heavy-Duty Split CNC Gantry Drilling Milling Machine 30KW Daya Motor Servo Spindle

Aplikasi:

Peralatan pengeboran gantry CNC ini dirancang untuk pengeboran, chamfering, tapping, dan penggilingan operasi pada pelat dan komponen struktural.Hal ini terutama digunakan untuk pengeboran efisiensi tinggi dari flanges, cakram, cincin, pelat, dan benda kerja lainnya dalam kisaran ketebalan yang efektif.Proses pemesinan dikendalikan secara digitalIni memungkinkan otomatisasi, presisi tinggi, dan mendukung produksi berbagai jenis dan seri produksi.

Spesifikasi:

Struktur peralatan:

Dasar mesin terbuat dari bahan cor dan terdiri dari komponen utama seperti meja kerja, gantry bergerak, saddle geser bergerak, kepala pengeboran dan penggilingan, sistem pelumasan otomatis,alat pelindung, sistem pendinginan sirkulasi, sistem kontrol digital, dan sistem listrik.Mesin ini ditandai dengan akurasi posisi yang tinggi dan repeatability yang sangat baik dalam posisi.

Fitur Produk

1Tempat tidur dan meja kerja:
Tempat tidur ini dibangun dari tabung persegi panjang las, yang mengalami penggilingan suhu tinggi sebelum pengolahan, diikuti dengan penggilingan kedua setelah semifinishing untuk meringankan ketegangan internal,memastikan stabilitas akurasi jangka panjang dari alat mesin. meja kerja adalah pengecoran satu bagian yang terbuat dari besi abu-abu (HT250), yang mengalami penggilingan sekunder dan perawatan penuaan,menawarkan kekakuan dinamis dan statis yang sangat baik tanpa deformasiPermukaan meja kerja dilengkapi dengan slot T yang terorganisir dengan baik untuk mengikat benda kerja dengan aman.Dua jalur panduan linier presisi tinggi dipasang di kedua sisi dasar tempat tidur untuk memastikan distribusi tegangan yang seragam pada slide jalur panduanSistem penggerak dilengkapi dengan servo motor AC yang dipasangkan dengan sekrup bola presisi.Memfasilitasi gerakan gantry di sepanjang sumbu YBolts diatur diposisikan pada permukaan bawah tempat tidur untuk memungkinkan leveling mudah dari meja kerja.

2- Mobil Gantry:

Gerbang mobile ini terbulat dari besi abu-abu (HT250) dan dilengkapi dengan dua rel panduan linier dengan kapasitas beban yang sangat tinggi di sisi depan.menggerakkan gerakan pelat geser kepala daya di sepanjang sumbu XGerakan gantry difasilitasi oleh servo motor,yang mendorong rotasi kacang bola pada sekrup bola melalui mekanisme kopling presisi.

3Memindahkan Saddle:

Mobil saddle geser adalah komponen besi cor presisi.dan reduksi planet presisi tinggi yang terhubung ke servo motorSaddle juga dilengkapi dengan silinder keseimbangan gas nitrogen untuk mengimbangi berat kepala daya, mengurangi beban pada sekrup dan memperpanjang umur layanannya.Sistem ini mendorong gerakan kepala kekuatan pengeboran sepanjang sumbu Z, memungkinkan gerakan cepat ke depan, bekerja ke depan, bergerak mundur, dan berhenti.

.

Mesin gantri CNC canggih ini dirancang khusus untuk pengeboran dan penandaan komponen pelat dan lembaran logam berkinerja tinggi.Dirancang dengan hati-hati untuk memfasilitasi pemesinan presisi bahan kerja jenis plat dan perakitan struktural, sangat cocok untuk pengolahan flanges, disk, bagian berbentuk cincin, pelat datar, dan komponen serupa.Persyaratan operasi utama adalah bahwa ketebalan benda kerja harus mematuhi mesin yang telah ditetapkan parameter pengolahan efektif.

Dalam fasilitas pembuatan struktur baja, peralatan ini melakukan pengeboran dan penggilingan presisi tinggi pada pelat struktural dan elemen penghubung,memberikan dasar yang kuat untuk perakitan yang dapat diandalkan dari rangka bajaDalam sektor energi angin, ia memberikan canggih,kemampuan pemesinan presisi tinggi untuk menara turbin angin dan flange yang memastikan komponen ini dirancang untuk bertahan dalam kondisi lingkungan yang kerasUntuk proyek konstruksi jembatan, peralatan memproses balok jembatan dan bracket pendukung, memungkinkan pembuatan stabil,koneksi tahan lama yang dirancang untuk menahan beban dinamis selama masa pakai jembatan yang diperpanjang.
