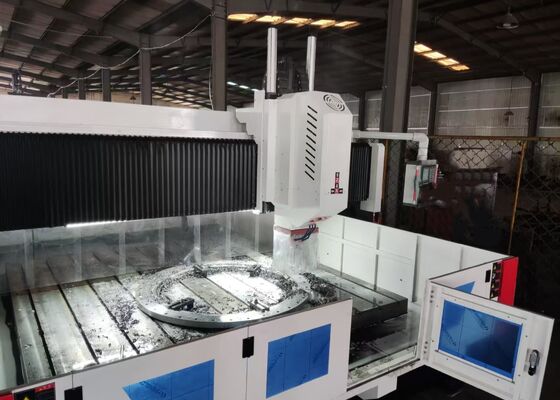

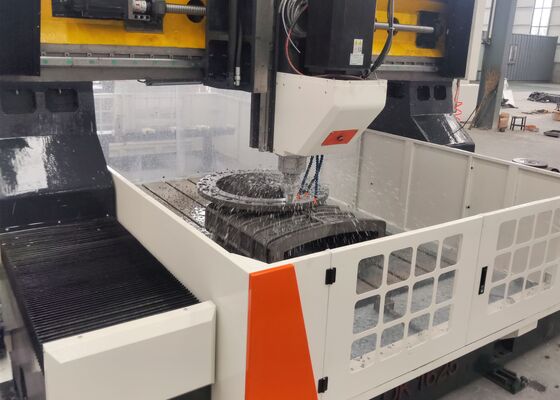

0~8 R/Min Kecepatan Gerakan Lateral Mesin Bor Pelat Lembaran Gantry CNC 6000x6000 Mm Workpiece

0~8 R/Min Kecepatan Gerakan Lateral Mesin Bor Pelat Lembaran Gantry CNC 6000x6000 Mm Workpiece

Aplikasi:

Mesin bor dan milling flensa tipe gantry CNC ini dirancang khusus untuk melakukan serangkaian lengkap operasi permesinan—termasuk pengeboran, chamfering, tapping, milling, dan boring—pada benda kerja tipe pelat dan rakitan struktural. Ini memberikan kinerja permesinan lubang efisiensi tinggi untuk komponen seperti flensa, cakram, bagian berbentuk cincin, dan pelat dengan ketebalan yang berada dalam rentang efektif yang ditentukan. Mampu memproses lubang tembus dan lubang buta, peralatan ini menunjukkan kompatibilitas luar biasa dengan komponen material monolitik dan benda kerja material komposit. Dilengkapi dengan teknologi kontrol digital mutakhir, alat mesin memastikan kemudahan dan kenyamanan operasional yang luar biasa. Ini memfasilitasi produksi otomatis presisi tinggi, memenuhi persyaratan pemrosesan dari berbagai varian benda kerja, dan mendukung proses manufaktur skala besar.

Spesifikasi:

Struktur Peralatan:

Mesin bor dan penanda gantry CNC ini dibuat khusus dengan meja kerja tempat tidur besi cor, rakitan gantry yang dapat dipindahkan, sadel yang melintang, unit daya pengeboran-milling, sistem pelumasan dan pengamanan otomatis, modul pendingin resirkulasi, sistem kontrol numerik (NC), dan modul kontrol listrik. Dilengkapi dengan rel pemandu bergulir, peralatan ini memberikan stabilitas penahan beban yang kuat dan penentuan posisi gerakan yang presisi, sementara mekanisme penggerak sekrup bola presisi tinggi menjamin akurasi penentuan posisi yang unggul dan pengulangan operasional yang sangat baik.

Fitur Produk

1. Kepala Daya Pengeboran
Kepala daya pengeboran dilengkapi dengan motor spindel servo khusus, yang memanfaatkan sabuk sinkron bergigi untuk pengurangan kecepatan dan amplifikasi torsi untuk menggerakkan spindel presisi yang dibuat khusus. Spindel menggabungkan konfigurasi bantalan kontak sudut Jepang enam baris (empat bantalan di bagian depan, dua di bagian belakang) untuk memungkinkan penyesuaian kecepatan tanpa langkah. Terintegrasi dengan sistem penggantian alat pneumatik, spindel memungkinkan penggantian alat yang cepat dan bebas repot. Gerakan umpan digerakkan oleh motor servo yang digabungkan dengan sekrup bola. Sumbu X dan Y mendukung operasi tautan dan mengadopsi kontrol semi-loop tertutup, sehingga mencapai kemampuan interpolasi linier dan melingkar. Hidung spindel dirancang dengan lubang tirus BT50 dan terintegrasi dengan sambungan putar berkecepatan tinggi, yang memfasilitasi permesinan U-drill berkecepatan tinggi melalui pengiriman pendingin melalui spindel.

2. Sistem Transmisi
Menggabungkan rel pemandu buatan Taiwan dan desain slider presisi tinggi, sistem ini memberikan kinerja operasional yang mulus dan kapasitas penahan beban berat yang ditingkatkan. Sumbu-X menggunakan rel pemandu linier bergulir ganda sebagai komponen pemandu dan penahan beban lateral, sepenuhnya memenuhi tuntutan operasional dari proses pengeboran berkecepatan tinggi. Untuk transmisi sumbu-X, motor servo AC menggerakkan sekrup bola presisi untuk mencapai gerakan linier yang presisi.

3. Sistem Transmisi (Bagian Sumbu-Y, Lanjutan)
Sumbu-Y dilengkapi dengan dua rel pemandu linier bergulir tugas berat di kedua sisi, dengan tiga kereta rel persegi yang dipasang pada setiap rel pemandu—secara kolektif merupakan mekanisme geser sumbu-Y. Konfigurasi struktural ini tidak hanya memenuhi persyaratan ketat untuk kekakuan tinggi dan kekuatan struktural dari rangka gantry tetapi juga menawarkan manfaat teknis utama, termasuk koefisien gesekan minimal, kecepatan gerakan yang ditingkatkan, karakteristik peredam getaran yang luar biasa, dan siklus hidup layanan yang diperpanjang. Untuk aktuasi sumbu-Y, teknologi penggerak sinkron motor servo ganda diterapkan: motor servo khusus digunakan di setiap sisi untuk secara sinkron menggerakkan rotasi sekrup bola, sehingga memfasilitasi perpindahan rangka gantry dan memungkinkan operasi permesinan CNC presisi tinggi.

.

Mesin industri gantry CNC berkinerja tinggi ini dirancang khusus untuk melakukan operasi pengeboran dan penandaan pada komponen pelat dan lembaran logam. Didesain dengan cermat untuk memungkinkan permesinan presisi dari benda kerja tipe pelat dan rakitan struktural, ia menawarkan kompatibilitas khusus untuk memproses flensa, cakram, bagian berbentuk cincin, pelat datar, dan komponen serupa. Prasyarat operasional inti adalah bahwa ketebalan benda kerja harus secara ketat sesuai dengan parameter permesinan efektif yang telah ditetapkan sebelumnya oleh mesin.

Di pabrik fabrikasi struktur baja, peralatan ini melakukan operasi pengeboran dan milling presisi tinggi pada pelat struktural dan komponen penghubung, membangun fondasi yang kokoh untuk perakitan kerangka baja yang stabil. Dalam industri energi angin, ia menyediakan solusi permesinan presisi tinggi canggih untuk menara dan flensa turbin angin—proses penting yang memastikan komponen ini mampu menahan kondisi lingkungan yang parah (misalnya, angin kencang, fluktuasi suhu). Untuk inisiatif konstruksi jembatan, peralatan memproses gelagar jembatan dan braket penyangga, memfasilitasi pembentukan sambungan yang stabil dan tahan lama yang dirancang untuk menanggung beban dinamis sepanjang siklus hidup layanan jembatan yang berkepanjangan.
