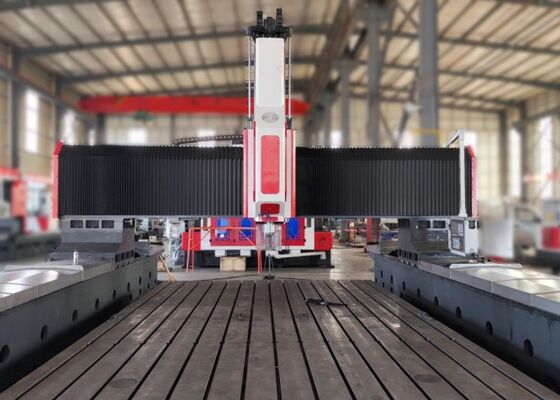

Mesin Pengeboran Lempeng CNC Industri Dengan Kapasitas Bagian Kerja 6000x6000mm 22 Kw Servo Spindle Motor
Aplikasi:
Mesin pengeboran dan penggilingan flange gantry CNC ini secara khusus dirancang untuk melakukan pengeboran, pengelompokan, mengetuk, penggilingan, dan pengeboran pada benda kerja pelat dan komponen struktural.Ini memberikan kinerja pengeboran lubang efisiensi tinggi untuk benda kerja seperti flanges, cakram, cincin, dan pelat yang ketebalannya berada dalam kisaran efektif yang ditunjuk.peralatan menunjukkan kompatibilitas yang kuat dengan komponen bahan tunggal dan bahan kompositDilengkapi dengan teknologi kontrol digital canggih, alat mesin memastikan kenyamanan operasi yang superior.Mengakomodasi permintaan pengolahan multi-varietas, dan mendukung alur kerja manufaktur skala besar.
Spesifikasi:
| Ukuran benda kerja |
LxW |
6000x6000 mm |
| Ketinggian gantry |
800 mm
(Ini juga dapat ditentukan berdasarkan yayasan)
|
| Meja kerja |
Lebar slot T |
28 mm |
| Kepala tenaga pengeboran |
Qty. |
2 |
| Spindle taper |
BT1Pengadaan |
|
Max.diameter pengeboran
(Baja karbon biasa)
|
Φ80 mm |
| Maks.ketebalan |
≤ 150 mm |
| Diameter taping |
M3-M36 |
| Kecepatan spindle |
30 ~ 3000 r/menit |
| Daya motor servo spindle |
22kW |
| Jarak dari ujung bawah spindle ke meja kerja |
200-800 mm |
|
Gerakan samping kepala penggerak(sumbu X)
|
Maks.jalan horizontal |
6000 mm |
| Kecepatan gerakan lateral |
0 ~ 8 r/min |
| Daya servo motor untuk gerakan lateral |
2x4.2kW |
|
Gerakan longitudinal gantry (sumbu Y)
|
Maks. denyut makan |
6000 mm |
| Kecepatan gerak pakan |
0 ~ 8 m/menit |
| Daya servo motor pakan |
2x4.2kW |
| Gerakan pakan ram vertikal (sumbu Z) |
Maks. pukulan |
600 mm |
| Kecepatan bergerak |
0~6 m/menit |
| Daya servo motor |
2x3,6kW (Berencengan) |
| Keakuratan penentuan posisi tiga sumbu |
X/Y/Z/A/B/C |
± 0,01/1000mm |
| Keakuratan penentuan posisi berulang tiga sumbu |
X/Y/Z/A/B/C |
± 0,01/1000mm |
| Ukuran keseluruhan |
LxWxH |
11000x9500x4000 mm |
Struktur peralatan:
Mesin pengeboran dan penandaan gantry CNC ini secara khusus dikonfigurasi dengan meja kerja tempat tidur besi cor, perakitan gantry bergerak, pelinggih melintasi, kepala pengeboran-penggilingan daya,sistem pelumasan dan perlindungan otomatis, sebuah modul pendingin sirkulasi, sistem kontrol numerik (NC), dan unit kontrol listrik.sementara mekanisme transmisi sekrup bola presisi tinggi memastikan akurasi posisi yang luar biasa dan pengulangan operasi yang luar biasa.
Fitur Produk
1. Kepala kekuatan pengeboran:
Kepala tenaga pengeboran dilengkapi dengan motor servo spindle khusus,yang menggunakan sabuk sinkron bergantian untuk pengurangan kecepatan dan peningkatan torsi untuk menggerakkan spindle presisi khusus. Spindle mengadopsi enam baris Jepang susunan sudut kontak bantalan (empat di depan, dua di belakang) untuk mewujudkan regulasi kecepatan stepless.spindle memungkinkan penggantian alat yang cepat dan nyaman. Gerakan feed didukung oleh servo motor dipasangkan dengan sekrup bola.Poros X dan Y mendukung fungsi penghubung dan menggunakan kontrol semi-tertutup untuk mencapai kemampuan interpolasi linier dan melingkarUjung spindle memiliki lubang kerucut BT50 dan terintegrasi dengan sendi putar berkecepatan tinggi, memfasilitasi pemesinan bor U berkecepatan tinggi dengan pasokan pendingin melalui spindle.
2Sistem Transmisi:
Dengan fitur rel panduan yang berasal dari Taiwan dan desain slider presisi tinggi, sistem ini memastikan kinerja operasional yang lancar dan peningkatan kapasitas bantalan beban berat.
Poros X mengadopsi dua rel panduan linier bergulir sebagai jalur panduan lateral dan bantalan beban, sepenuhnya memenuhi persyaratan untuk operasi pengeboran kecepatan tinggi.AC servo motor menggerakkan sekrup bola presisi untuk mewujudkan gerakan linier.
Sumbu Y dilengkapi dengan dua rel panduan linier bergulir berat di setiap sisi, dengan tiga gerbong rel persegi yang dipasang di setiap rel panduan yang secara kolektif membentuk mekanisme geser sumbu Y.Desain struktural ini tidak hanya memenuhi tuntutan kekakuan dan kekuatan tinggi dari bingkai gerbang tetapi juga memberikan keuntungan teknis termasuk koefisien gesekan rendah, kecepatan gerak yang tinggi, kinerja peredam getaran yang unggul, dan masa pakai yang diperpanjang.satu servo motor dikonfigurasi di setiap sisi untuk secara sinkron mendorong rotasi sekrup bola, sehingga memungkinkan gerakan frame gantry dan mencapai precision CNC machining.
.
Mesin industri gantry CNC berkinerja tinggi ini dirancang khusus untuk pengeboran dan penandaan aplikasi pada komponen pelat dan lembaran logam.Dirancang dengan sangat baik untuk memastikan pemesinan presisi bahan kerja jenis plat dan bagian struktural, menyediakan kompatibilitas khusus untuk pengolahan flanges, disk, cincin, pelat datar, dan komponen serupa.Persyaratan inti adalah bahwa ketebalan benda kerja harus benar-benar sesuai dengan parameter pengolahan efektif mesin yang telah dikonfigurasi sebelumnya.
Dalam fasilitas manufaktur struktur baja, peralatan ini melakukan pengeboran dan penggilingan presisi pada pelat struktural dan elemen penghubung,yang meletakkan dasar yang kuat untuk perakitan stabil rangka bajaDalam sektor energi angin,ia memberikan solusi pemesinan presisi tinggi untuk menara turbin angin dan flangesUntuk proyek konstruksi jembatan, peralatan memproses balok jembatan dan bracket pendukung, memudahkan pembentukan stabil,koneksi tahan lama yang dirancang untuk menahan beban dinamis sepanjang umur jembatan.
