Mesin Pengeboran Plat CNC yang Kuat 6000x6000mm Ukuran Bagian Kerja Dan 22 Kw Servo Spindle Motor
Aplikasi:
Peralatan pengeboran dan penggilingan flange gantry CNC ini terutama dirancang untuk melakukan pengeboran, chamfering, tapping, penggilingan, dan pengeboran pada benda kerja pelat dan komponen struktural.Ini memberikan kinerja pengeboran lubang yang efisien untuk benda kerja termasuk flanges, cakram, cincin, dan pelat dengan ketebalan yang berada dalam kisaran efektif yang ditentukan.kompatibel dengan komponen bahan tunggal dan bahan kompositDengan fitur teknologi kontrol digital, alat mesin memastikan kenyamanan operasi yang luar biasa.mendukung persyaratan pengolahan multi-varietas, dan memungkinkan operasi manufaktur skala besar.
Spesifikasi:
| Ukuran benda kerja |
LxW |
6000x6000 mm |
| Ketinggian gantry |
800 mm
(Ini juga dapat ditentukan berdasarkan yayasan)
|
| Meja kerja |
Lebar slot T |
28 mm |
| Kepala tenaga pengeboran |
Qty. |
2 |
| Spindle taper |
BT1Pengadaan |
|
Max.diameter pengeboran
(Baja karbon biasa)
|
Φ80 mm |
| Maks.ketebalan |
≤ 150 mm |
| Diameter taping |
M3-M36 |
| Kecepatan spindle |
30 ~ 3000 r/menit |
| Daya motor servo spindle |
22kW |
| Jarak dari ujung bawah spindle ke meja kerja |
200-800 mm |
|
Gerakan samping kepala penggerak(sumbu X)
|
Maks.jalan horizontal |
6000 mm |
| Kecepatan gerakan lateral |
0 ~ 8 r/min |
| Daya servo motor untuk gerakan lateral |
2x4.2kW |
|
Gerakan longitudinal gantry (sumbu Y)
|
Maks. denyut makan |
6000 mm |
| Kecepatan gerak pakan |
0 ~ 8 m/menit |
| Daya servo motor pakan |
2x4.2kW |
| Gerakan pakan ram vertikal (sumbu Z) |
Maks. pukulan |
600 mm |
| Kecepatan bergerak |
0~6 m/menit |
| Daya servo motor |
2x3,6kW (Berencengan) |
| Keakuratan penentuan posisi tiga sumbu |
X/Y/Z/A/B/C |
± 0,01/1000mm |
| Keakuratan penentuan posisi berulang tiga sumbu |
X/Y/Z/A/B/C |
± 0,01/1000mm |
| Ukuran keseluruhan |
LxWxH |
11000x9500x4000 mm |
Struktur peralatan:

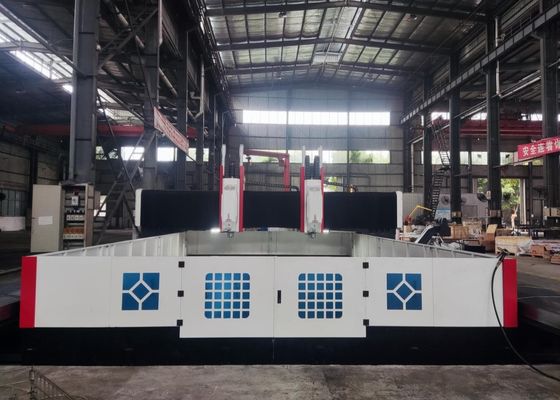

Mesin pengeboran dan penandaan gantry CNC ini terutama dilengkapi dengan meja kerja tempat tidur besi cor, struktur gantry yang bergerak, pelana melintasi, kepala pengeboran penggilingan,sistem pelumasan dan perlindungan otomatis, unit pendingin sirkulasi, sistem kontrol numerik (NC), dan rangkaian kontrol listrik.sementara mekanisme penggerak sekrup bola presisi tinggi menjamin akurasi posisi yang unggul dan pengulangan yang sangat baik.
Fitur Produk
1Tempat tidur dan meja kerja:
Tempat mesin dibangun sebagai casting besi abu-abu (HT250) satu bagian, sementara gantry dan dasar balok samping terbuat dari struktur las bertenaga tinggi.Setelah penggilingan sekunder dan perawatan penuaan, pemesinan presisi dilakukan untuk mencapai kekakuan dinamis dan statis yang luar biasa, secara efektif mencegah deformasi struktural.Permukaan meja kerja memiliki T-slot yang diolah dengan presisi yang diatur dalam tata letak yang dioptimalkan, yang memfasilitasi pengikat benda kerja yang aman.memastikan distribusi kekuatan yang seragam di seluruh gerbong panduan dan secara substansial meningkatkan kekakuan mesin alat, kekuatan tarik, dan resistensi kompresi. sistem penggerak mengadopsi AC servo motor dipasangkan dengan presisi sekrup bola perakitan untuk transmisi dua sisi,memungkinkan gerakan poros Y yang mulus dari gantryBolt penyelarasan yang dapat disesuaikan didistribusikan secara strategis di bagian bawah tempat tidur, memungkinkan kalibrasi yang nyaman dari keselarasan horizontal meja kerja.
2- Mobil Gantry:

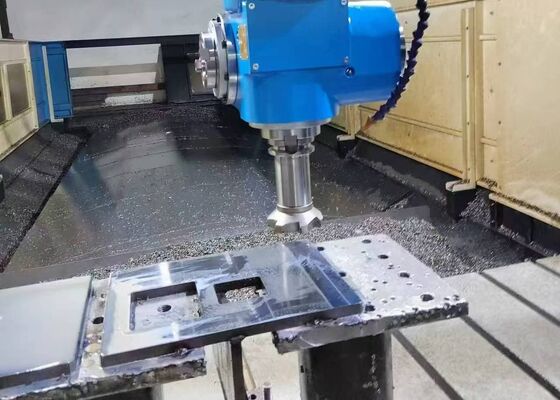

Gerbang gerbang bergerak dibangun dari bahan besi abu-abu (HT250), dengan dua panduan linier bergulir dengan beban yang sangat tinggi yang terintegrasi di sisi depan struktur gerbang.Satu set dari perakitan sekrup bola presisi, dipasangkan dengan servo motor, memfasilitasi gerakan sumbu X dari slide kepala daya. kepala kekuatan pengeboran dipasang pada slide kepala daya untuk memberikan fungsi mesin.
3- Bergerak Saddle:
Saddle bergerak adalah perakitan struktural besi cor presisi, dilengkapi dengan dua bantalan bantalan CNC linear beban tinggi, satu set perakitan sekrup bola presisi,dan reduksi planet presisi tinggi yang dihubungkan dengan servo motorHal ini lebih lanjut terintegrasi dengan silinder keseimbangan nitrogen, yang menyeimbangkan berat kepala daya untuk meminimalkan beban pada sekrup bola dan memperpanjang umur operasinya.Komponen ini mendorong kepala kekuatan pengeboran untuk melaksanakan gerakan sumbu Z, memungkinkan fungsi inti termasuk cepat makan, makan kerja, cepat retraksi, dan berhenti yang tepat.dan kemampuan jeda untuk meningkatkan efisiensi mesin dan fleksibilitas operasional.
.
Mesin industri gantry CNC berkinerja tinggi ini dirancang khusus untuk pengeboran dan penandaan aplikasi pada komponen pelat dan lembaran logam.Dibuat dengan cermat untuk memastikan pemesinan presisi dari benda kerja jenis pelat dan bagian struktural, menawarkan kompatibilitas khusus dengan pengolahan flange, disk, cincin, pelat datar, dan komponen analog.Persyaratan dasar adalah bahwa ketebalan benda kerja harus benar-benar sesuai dengan spesifikasi mesin yang telah ditetapkan sebelumnya.
Dalam fasilitas manufaktur struktur baja, peralatan ini melakukan operasi pengeboran dan penggilingan presisi pada pelat struktural dan komponen penghubung,yang menetapkan dasar yang kuat untuk perakitan stabil rangka bajaDalam industri energi angin,ini menyediakan solusi pemesinan presisi tinggi untuk menara turbin angin dan flanges proses penting yang memastikan komponen ini dapat menahan kondisi lingkungan yang parah (eUntuk proyek konstruksi jembatan, peralatan memproses balok jembatan dan bracket pendukung, memungkinkan pembentukan stabil,koneksi tahan lama yang dirancang untuk menahan beban dinamis sepanjang umur jembatan yang panjang.
