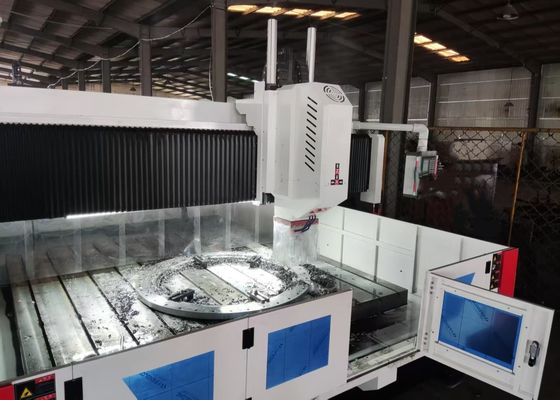

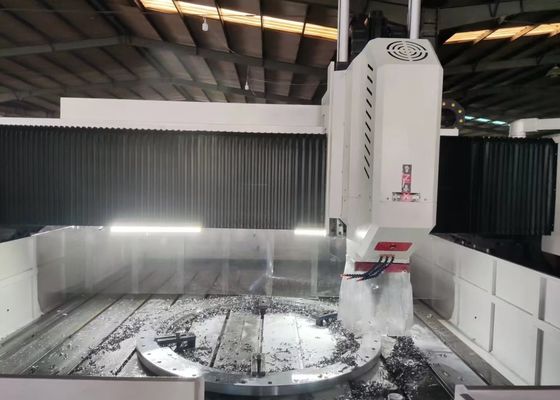

9000x7500x4000mm Ukuran keseluruhan Mesin Pengukuran Pengeboran Flange Gantry CNC BT50 Spindle Taper
Aplikasi:
Peralatan ini terutama dirancang untuk melakukan pengeboran, chamfering, tapping, penggilingan, dan pengeboran operasi pada pelat dan komponen struktural.Ini memberikan kinerja pengeboran lubang efisiensi tinggi untuk benda kerja seperti flanges, cakram, cincin, dan pelat dengan ketebalan dalam rentang operasi efektif yang ditentukan.menunjukkan kompatibilitas luas dengan komponen bahan tunggal dan bahan kompositAlat mesin menggabungkan kontrol numerik untuk proses pemesinan, memastikan kenyamanan operasi yang unggul.dan kapasitas produksi skala besar untuk memenuhi permintaan industri.
Spesifikasi:
| Ukuran benda kerja |
LxW |
4000x4000 mm |
| Ketinggian gantry |
800 mm
(Ini juga dapat ditentukan berdasarkan yayasan)
|
| Meja kerja |
Lebar slot T |
28 mm |
| Kepala tenaga pengeboran |
Qty. |
1 |
| Spindle taper |
BT1Pengadaan |
|
Max.diameter pengeboran
(Baja karbon biasa)
|
Φ80 mm |
| Maks.ketebalan |
≤ 150 mm |
| Diameter taping |
M3-M32 |
| Kecepatan spindle |
30 ~ 3000 r/menit |
| Daya motor servo spindle |
22kW |
| Jarak dari ujung bawah spindle ke meja kerja |
200-800 mm |
|
Gerakan samping kepala penggerak(sumbu X)
|
Maks.jalan horizontal |
4000 mm |
| Kecepatan gerakan lateral |
0 ~ 6 r/menit |
| Daya servo motor untuk gerakan lateral |
4.2kW |
|
Gerakan longitudinal gantry (sumbu Y)
|
Maks. denyut makan |
4000 mm |
| Kecepatan gerak pakan |
0~6 m/menit |
| Daya servo motor pakan |
2x4.2kW |
| Gerakan pakan ram vertikal (sumbu Z) |
Maks. pukulan |
500 mm |
| Kecepatan bergerak |
0~6 m/menit |
| Daya servo motor |
3.5kW (Brake) |
| Keakuratan penentuan posisi tiga sumbu |
X/Y/Z/A/B/C |
± 0,025/1000mm |
| Keakuratan penentuan posisi berulang tiga sumbu |
X/Y/Z/A/B/C |
± 0,02/1000mm |
| Ukuran keseluruhan |
LxWxH |
9000x7500x4000 mm |
| Kekuatan total |
Sekitar 50 kW |
Struktur peralatan:
Peralatan ini terutama dikonfigurasi dengan meja kerja tempat tidur cor, gantry bergerak, pelana bergerak, kepala pengeboran dan penggilingan, pelumasan otomatis dan sistem perlindungan,modul pendingin sirkulasi, sistem kontrol numerik, dan sistem kontrol listrik.sementara mekanisme transmisi sekrup bola presisi memastikan akurasi posisi yang luar biasa dan pengulangan yang luar biasa.
Fitur Produk
1. Kepala kekuatan pengeboran:
Kepala tenaga pengeboran dilengkapi dengan motor servo spindle khusus,yang menggunakan sabuk sinkron bergantian untuk pengurangan kecepatan dan peningkatan torsi untuk menggerakkan spindle presisi khusus. Spindle mengadopsi enam baris Jepang susunan sudut kontak bantalan (empat di depan, dua di belakang) untuk mewujudkan regulasi kecepatan stepless.spindle memungkinkan penggantian alat yang cepat dan nyaman. Gerakan feed didukung oleh servo motor dipasangkan dengan sekrup bola.Poros X dan Y mendukung fungsi penghubung dan menggunakan kontrol semi-tertutup untuk mencapai kemampuan interpolasi linier dan melingkar. hidung spindle memiliki BT50 lubang kerucut dan terintegrasi dengan kecepatan tinggi rotary union, memfasilitasi kecepatan tinggi U-bor pusat mesin air-dingin operasi.
2Sistem Transmisi:
Sistem transmisi mengadopsi rel panduan yang berasal dari Taiwan yang dipasangkan dengan konfigurasi slider presisi tinggi, memastikan pelayaran operasional yang lancar dan peningkatan kapasitas beban berat.
3Sistem Lubrikasi Otomatis dan Mekanisme Perlindungan:
Alat mesin dilengkapi dengan sistem pelumasan otomatis volumetrik yang mendistribusikan tekanan yang berasal dari Taiwan.sekrup timbal, dan rak dengan cakupan penuh dan tidak ada celah, secara efektif memperpanjang umur mesin alat. sumbu X dan sumbu Y peralatan dilengkapi dengan penutup pelindung debu,sementara pelindung percikan tahan air dipasang di sekitar meja kerja untuk memastikan integritas operasional..
Mesin industri gantry CNC berkinerja tinggi ini mengkhususkan diri dalam pengeboran dan penandaan operasi untuk komponen pelat dan lembaran logam.Ini dirancang dengan indah untuk memberikan pemesinan presisi dari jenis piring benda kerja dan bagian struktural, dengan kemampuan khusus untuk mengolah flanges, disk, cincin, pelat datar, dan komponen serupa.Prasyarat utama adalah bahwa ketebalan benda kerja harus benar-benar sesuai dengan mesin.
Dalam fasilitas manufaktur struktur baja, peralatan ini melakukan pengeboran dan penggilingan presisi pada pelat struktural dan elemen penghubung,yang meletakkan dasar yang kuat untuk perakitan stabil rangka bajaDalam sektor energi angin,ia memberikan solusi pemesinan presisi tinggi untuk menara turbin angin dan flangesUntuk proyek konstruksi jembatan, peralatan memproses balok jembatan dan bracket pendukung, memudahkan pembentukan stabil,koneksi tahan lama yang dirancang untuk menahan beban dinamis sepanjang umur jembatan.
