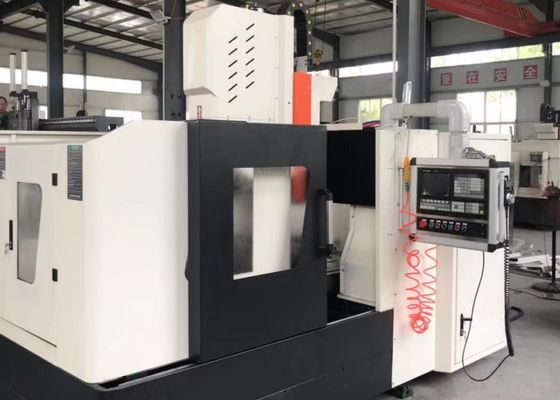

4000x4000mm Ukuran Workpiece Mesin Pengeboran Lembar Logam CNC 80mm Max Diameter Pengeboran
Aplikasi:
Peralatan ini terutama dirancang untuk melakukan pengeboran, chamfering, tapping, penggilingan, dan pengeboran operasi pada pelat dan komponen struktural.Ini memberikan kinerja pengeboran lubang yang efisien untuk benda kerja termasuk flanges, cakram, cincin, dan pelat dengan ketebalan yang berada dalam rentang operasional yang efektif.kompatibel dengan komponen bahan tunggal dan bahan kompositAlat mesin memiliki kontrol digital untuk proses pengolahannya, memastikan kenyamanan operasi yang luar biasa.dan kapasitas produksi skala besar.
Spesifikasi:
| Ukuran benda kerja |
LxW |
4000x4000 mm |
| Ketinggian gantry |
800 mm
(Ini juga dapat ditentukan berdasarkan yayasan)
|
| Meja kerja |
Lebar slot T |
28 mm |
| Kepala tenaga pengeboran |
Qty. |
1 |
| Spindle taper |
BT1Pengadaan |
|
Max.diameter pengeboran
(Baja karbon biasa)
|
Φ80 mm |
| Maks.ketebalan |
≤ 150 mm |
| Diameter taping |
M3-M32 |
| Kecepatan spindle |
30 ~ 3000 r/menit |
| Daya motor servo spindle |
22kW |
| Jarak dari ujung bawah spindle ke meja kerja |
200-800 mm |
|
Gerakan samping kepala penggerak(sumbu X)
|
Maks.jalan horizontal |
4000 mm |
| Kecepatan gerakan lateral |
0 ~ 6 r/menit |
| Daya servo motor untuk gerakan lateral |
4.2kW |
|
Gerakan longitudinal gantry (sumbu Y)
|
Maks. denyut makan |
4000 mm |
| Kecepatan gerak pakan |
0~6 m/menit |
| Daya servo motor pakan |
2x4.2kW |
| Gerakan pakan ram vertikal (sumbu Z) |
Maks. pukulan |
500 mm |
| Kecepatan bergerak |
0~6 m/menit |
| Daya servo motor |
3.5kW (Brake) |
| Keakuratan penentuan posisi tiga sumbu |
X/Y/Z/A/B/C |
± 0,025/1000mm |
| Keakuratan penentuan posisi berulang tiga sumbu |
X/Y/Z/A/B/C |
± 0,02/1000mm |
| Ukuran keseluruhan |
LxWxH |
9000x7500x4000 mm |
| Kekuatan total |
Sekitar 50 kW |
Struktur peralatan:
Peralatan ini terutama terdiri dari meja kerja tempat tidur, gantry bergerak, pelana bergerak, kepala pengeboran dan penggilingan, pelumasan otomatis dan sistem perlindungan,unit pendingin sirkulasi, sistem kontrol numerik, dan sistem listrik.sedangkan presisi bola sekrup drive menjamin akurasi posisi yang superior dan repeatability yang sangat baik.
Fitur Produk
1Tempat tidur dan meja kerja:
Tempat tidur dan meja kerja terbuat dari besi cor abu-abu (HT250) sebagai cor satu bagian, yang mengalami penggilingan sekunder dan perawatan penuaan,diikuti dengan pemesinan presisi untuk memastikan kekakuan dinamis dan statis yang luar biasa tanpa deformasiPermukaan meja kerja dilengkapi dengan slot T yang diproses dengan presisi dalam tata letak yang dioptimalkan, yang memfasilitasi pengikat benda kerja yang aman.Dasar tempat tidur dilengkapi dengan dua panduan linier presisi tinggi di setiap sisi, memastikan distribusi kekuatan yang merata di seluruh gerbong panduan dan secara substansial meningkatkan kekakuan mesin alat serta ketahanan tarik dan kompresi.Sistem drive mengadopsi AC servo motor dipasangkan dengan presisi bola sekrup perakitan untuk drive bilateral, yang memungkinkan gantry untuk melintasi sepanjang sumbu Y. Bolt penyelarasan yang dapat disesuaikan diposisikan secara strategis di dasar tempat tidur,memungkinkan untuk kalibrasi nyaman dari tempat tidur dan meja kerja/alignment horizontal.
2- Mobil Gantry:
Gerbang mobile dibangun dari besi cor abu-abu (HT250), dengan dua bantalan garis gulung bantalan beban yang sangat tinggi yang dipasang di sisi depannya.berpasangan dengan servo motor, memfasilitasi gerakan sumbu X geser kepala daya. kepala kekuatan pengeboran dipasang pada geser kepala daya untuk pelaksanaan operasi.
3- Bergerak Saddle:
Sedal bergerak adalah komponen struktural besi cor presisi, dirancang untuk kekakuan optimal dan stabilitas operasi.set set sekrup bola presisi, dan reduksi gir planet presisi tinggi yang dihubungkan dengan servo motor AC. Silinder counterbalance gas nitrogen terintegrasi ke dalam desain,mengimbangi berat kepala daya untuk meminimalkan beban pada sekrup bola dan memperpanjang umur layanannya. Majelis menggerakkan kepala kekuatan pengeboran untuk melaksanakan gerakan sumbu Z, memungkinkan fungsi inti termasuk pelayaran cepat, feed kerja, retraksi cepat, dan berhenti posisi yang tepat.Ini juga dilengkapi dengan chip otomatis pemecahan, evakuasi chip, dan kemampuan program jeda untuk meningkatkan efisiensi mesin dan kontrol proses.
.
Mesin industri gantry CNC berkinerja tinggi ini didedikasikan untuk pengeboran dan penandaan operasi untuk komponen pelat dan lembaran logam.Hal ini dirancang dengan cermat untuk memberikan pemesinan presisi dari jenis piring benda kerja dan bagian struktural, dengan kemampuan khusus untuk pengolahan flange, disk, cincin, pelat datar, dan komponen analog.Persyaratan inti adalah bahwa ketebalan benda kerja harus benar-benar sesuai dengan mesin ̊s parameter pemesinan efektif yang telah ditetapkan sebelumnya.
Dalam fasilitas manufaktur struktur baja, peralatan ini melakukan pengeboran dan penggilingan presisi pada pelat struktural dan komponen penghubung,yang menetapkan dasar yang kuat untuk perakitan stabil rangka bajaDalam sektor energi angin,ini menyediakan solusi pemesinan presisi tinggi untuk menara turbin angin dan flanges proses penting yang memastikan komponen ini dapat menahan kondisi lingkungan yang ekstrem (eUntuk proyek konstruksi jembatan, peralatan memproses balok jembatan dan bracket pendukung, memungkinkan pembentukan stabil,koneksi tahan lama yang dirancang untuk menahan beban dinamis sepanjang umur jembatan yang panjang.
