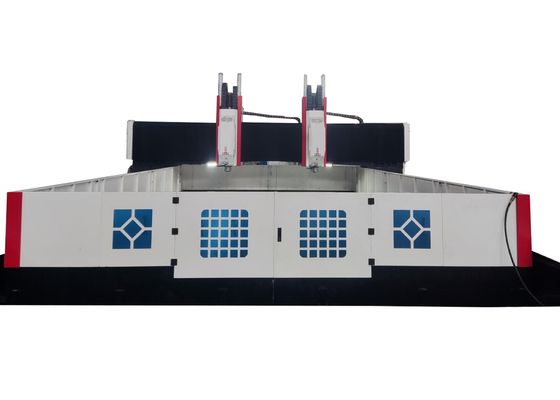

Ukuran Keseluruhan 6000x3900x2700mm Mesin Bor Logam Gantry CNC Diameter Pengeboran Maks 70mm

6000x3900x2700mm Ukuran keseluruhan Mesin Pengeboran Logam Gantry CNC 70mm Max Diameter Pengeboran

Aplikasi:

Peralatan ini dirancang khusus untuk pengeboran, pengelompokan, pengetikan, dan penggilingan pada pelat dan komponen struktural.Hal ini terutama dirancang untuk pengeboran efisiensi tinggi dari workpieces termasuk flanges, cakram, cincin, dan pelat yang ketebalannya sejajar dengan rentang pengolahan efektif yang ditentukan.Sistem ini memfasilitasi pemesinan lubang dan lubang buta pada komponen tunggal bahan dan bahan kompositMenampilkan kontrol digital atas proses mesin, alat mesin memberikan kenyamanan operasi yang superior, melayani tuntutan produksi otomatis, manufaktur presisi tinggi,pengolahan multi-varietas, dan skenario produksi skala besar.

Spesifikasi:

Struktur casting split:

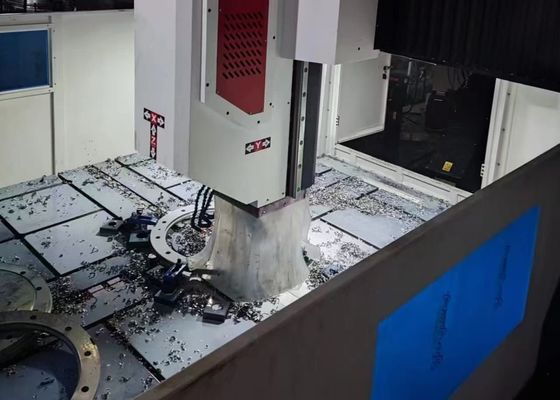

Peralatan pengeboran dan penggilingan flange gantry CNC ini terutama terdiri dari meja kerja tempat tidur, gantry bergerak, pelana bergerak, kepala pengeboran dan penggilingan, sistem pelumasan otomatis,mekanisme perlindungan, sistem pendinginan sirkulasi, sistem kontrol numerik, dan sistem listrik, di antara komponen kunci lainnya. dipandu dan didukung oleh panduan rolling dan didorong oleh sekrup timbal presisi,alat mesin menunjukkan akurasi posisi yang luar biasa dan akurasi posisi berulang.

Fitur Produk

1. Kepala kekuatan pengeboran:
Kepala kekuatan pengeboran dilengkapi dengan motor servo spindle khusus, yang menggerakkan spindle presisi khusus melalui decelerasi sabuk sinkron bergantian untuk meningkatkan output torsi.Ini mendukung penggantian cepat dan nyaman, dengan gerakan feed yang digerakkan oleh servo motor dan pengumpulan sekrup bola. sumbu X dan Y memiliki kemampuan penghubung dan mengadopsi kontrol semi-terkunci,memungkinkan fungsi interpolasi linier dan melingkarUjung spindle dirancang dengan lubang kerucut BT40 dan dilengkapi dengan sendi putar berkecepatan tinggi, memfasilitasi operasi pengolahan pendingin pusat U-bor kecepatan tinggi.

2Sistem Transmisi:
Sistem ini mengadopsi panduan dan slider Taiwan yang diimpor dengan presisi tinggi, memastikan operasi yang lancar sambil secara efektif meningkatkan kapasitas bantalan beban berat.
sumbu X dan sumbu Z masing-masing menggunakan dua panduan linear bergulir sebagai panduan dan bantalan beban rel untuk gerakan horizontal dan vertikal masing-masing,sepenuhnya memenuhi persyaratan teknis untuk pengeboran kecepatan tinggiTransmisi sumbu X dan sumbu Z dicapai melalui motor servo AC yang mendorong sekrup bola presisi untuk berputar, memungkinkan gerakan linier yang tepat.

Sumbu Y dilengkapi dengan dua jalur panduan linier bergulir tugas berat di kedua sisinya, salah satunya memiliki struktur yang dipasang di sisi, bersama-sama membentuk jalur geser sumbu Y.Konfigurasi ini memenuhi persyaratan kekakuan dan kekuatan tinggi dari bingkai gerbang, sementara juga memberikan keuntungan teknis termasuk koefisien gesekan yang rendah, kecepatan gerakan yang tinggi, kinerja penyerapan getaran yang sangat baik, dan masa pakai yang diperpanjang.Transmisi sumbu X menggunakan teknologi servo motor sinkronis ganda drive dengan satu servo motor yang dipasang di setiap sisi, yang pada gilirannya mendorong bingkai gerbang untuk bergerak dan memungkinkan operasi mesin CNC.

.

Mesin industri gantry CNC berkinerja tinggi ini didedikasikan untuk pengeboran dan penandaan operasi untuk komponen pelat dan lembaran logam.Hal ini dirancang secara rumit untuk menyediakan pemesinan presisi dari jenis piring benda kerja dan bagian struktural, dengan kemampuan beradaptasi yang ditargetkan untuk mengolah flanges, disk, cincin, pelat datar, dan komponen yang sebanding.Persyaratan utama adalah bahwa ketebalan benda kerja harus ketat mematuhi parameter pengolahan efektif mesin yang telah dikonfigurasi sebelumnya.

Di pabrik manufaktur struktur baja, peralatan ini melakukan pengeboran dan penggilingan presisi pada pelat struktural dan komponen penghubung,yang meletakkan dasar yang kuat untuk perakitan stabil rangka bajaDalam industri energi angin,Hal ini memberikan solusi pemesinan presisi tinggi untuk menara turbin angin dan flangesUntuk inisiatif konstruksi jembatan, peralatan memproses balok jembatan dan bracket pendukung, memudahkan pembentukan stabil,koneksi tahan lama yang dirancang untuk menahan beban dinamis sepanjang umur jembatan.
