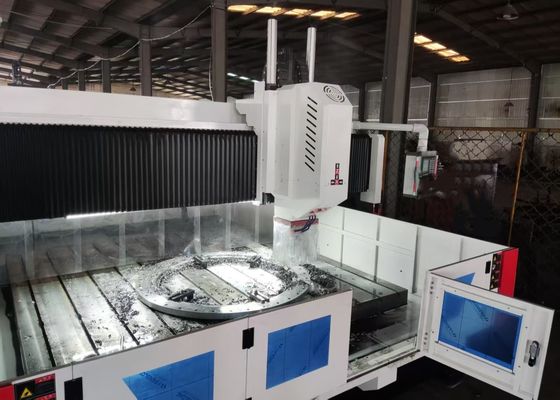

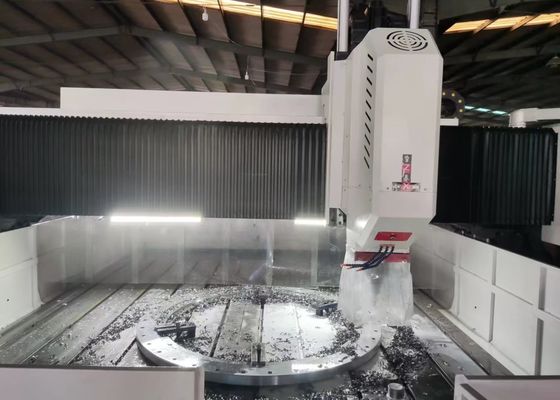

Mesin Pengeboran dan Penggilingan Flange Pelat CNC Ukuran Benda Kerja 4000x1600mm, Tinggi Gantry 800mm

Mesin Pengeboran dan Penggilingan Pelat Flange CNC Ukuran Workpiece 4000x1600mm, Tinggi Gantry 800mm

Aplikasi:

Peralatan ini dirancang untuk operasi pengeboran, chamfering, penyadapan, dan penggilingan pada komponen pelat dan struktural. Ini terutama dirancang untuk pengeboran efisiensi tinggi pada benda kerja—termasuk flange, cakram, cincin, dan pelat—dengan ketebalan yang berada dalam rentang pemrosesan yang efektif. Unit ini memungkinkan pemesinan lubang tembus dan lubang buta pada bagian bahan tunggal dan bahan komposit. Dilengkapi dengan kontrol digital untuk proses pemesinannya, alat mesin ini menawarkan kemudahan operasional yang luar biasa, mendukung produksi otomatis, manufaktur presisi tinggi, pemrosesan multi-variasi, dan persyaratan produksi skala besar.

Spesifikasi:

Struktur pengecoran terpisah:

Peralatan ini terutama terdiri dari meja kerja tempat tidur, gantry bergerak, sadel bergerak, kepala daya pengeboran dan penggilingan, perangkat pelumasan otomatis dan perangkat pelindung, perangkat pendingin sirkulasi, sistem kontrol digital, sistem kelistrikan, dan sebagainya. Didukung dan dipandu oleh rel pemandu bergulir, digerakkan oleh sekrup presisi, alat mesin ini memiliki akurasi penentuan posisi dan akurasi penentuan posisi ulang yang tinggi.

Fitur Produk

1. Tempat Tidur dan Meja Kerja:
Tempat tidur dibuat dari besi cor abu-abu HT250, menjalani perlakuan anil dan penuaan sekunder sebelum penyelesaian akhir. Ia menawarkan kekakuan dinamis dan statis yang sangat baik dengan deformasi nol. Dua set rel pemandu linier presisi tinggi dipasang di kedua sisi dasar tempat tidur, memastikan distribusi gaya yang seragam pada penggeser rel pemandu sekaligus secara signifikan meningkatkan kekakuan keseluruhan, kekuatan tarik, dan ketahanan kompresi alat mesin. Sistem penggerak menggabungkan motor servo AC yang dipasangkan dengan rakitan sekrup bola presisi, memungkinkan gantry untuk mencapai gerakan sumbu-Y yang mulus. Meja kerja dilengkapi dengan sistem penjepitan silinder hidrolik untuk fiksasi benda kerja yang aman.

2. Gantry Bergerak:
Gantry bergerak dibuat melalui pengecoran dari besi cor abu-abu HT250, dengan dua set rakitan rel pemandu linier bergulir beban ultra-tinggi yang dipasang di sisi depannya. Rakitan sekrup bola presisi yang dipasangkan dengan motor servo menggerakkan pelat geser kepala daya untuk mencapai gerakan sumbu-X yang presisi, dan kepala daya pengeboran dipasang pada pelat geser ini. Penjelajahan gantry dicapai oleh motor servo—melalui kopling presisi—yang menggerakkan mur sekrup bola untuk berputar di sepanjang sekrup bola, memastikan gerakan yang stabil dan akurat.

3. Sadel Bergerak:
Sadel bergerak dibuat dari komponen struktural besi cor presisi. Dilengkapi dengan dua set kereta rel pemandu linier CNC berkapasitas beban ultra-tinggi, rakitan sekrup bola presisi, dan peredam planet presisi tinggi yang terhubung ke motor servo. Konfigurasi ini menyeimbangkan berat kepala daya, mengurangi beban pada sekrup timah, dan memperpanjang masa pakai sekrup timah. Sistem ini menggerakkan kepala daya pengeboran untuk melakukan gerakan sumbu-Z yang presisi, memungkinkan fungsi seperti umpan cepat, umpan kerja, penarikan cepat, dan penghentian. Ia juga mengintegrasikan kemampuan pemecahan chip otomatis, pembuangan chip, dan jeda untuk meningkatkan efisiensi operasional.

.

Mesin industri gantry CNC berkinerja tinggi ini dikhususkan untuk operasi pengeboran dan penandaan untuk pelat dan komponen lembaran logam. Ia direkayasa dengan cermat untuk memberikan pemesinan presisi pada benda kerja tipe pelat dan bagian struktural, dengan kemampuan beradaptasi khusus untuk memproses flange, cakram, cincin, pelat datar, dan komponen serupa. Persyaratan utamanya adalah bahwa ketebalan benda kerja harus secara ketat mematuhi parameter pemesinan efektif yang telah ditetapkan sebelumnya oleh mesin.

Di fasilitas manufaktur struktur baja, peralatan ini melakukan pengeboran dan penggilingan presisi pada pelat struktural dan elemen penghubung, membangun fondasi yang dapat diandalkan untuk perakitan kerangka baja yang stabil. Di sektor energi angin, ia menyediakan solusi pemesinan presisi tinggi untuk menara dan flange turbin angin—proses kritis yang memastikan komponen ini dapat bertahan dalam kondisi lingkungan yang keras (misalnya, angin kencang, fluktuasi suhu). Untuk proyek konstruksi jembatan, peralatan memproses balok jembatan dan braket penyangga, memungkinkan pembentukan sambungan yang stabil dan tahan lama yang direkayasa untuk menahan beban dinamis selama masa pakai jembatan yang panjang.
