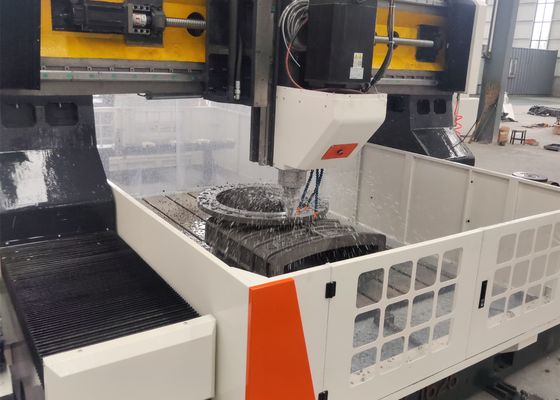

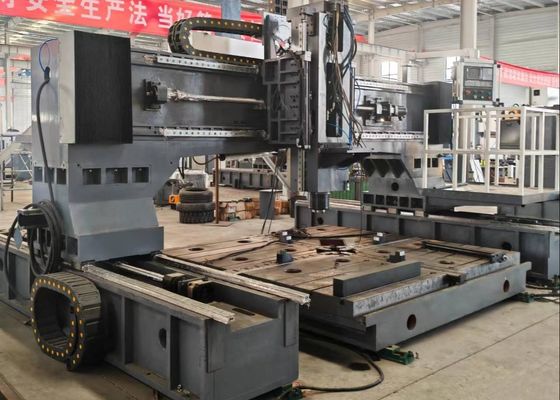

6500x4000x2700mm Ukuran keseluruhan Mesin penggilingan pengeboran flange CNC 28mm lebar T-slot Workbench

6500x4000x2700mm Ukuran keseluruhan Mesin penggilingan pengeboran flange CNC 28mm lebar T-slot Workbench

Aplikasi:

Mesin pengeboran dan penggilingan gantry CNC terutama dirancang untuk pengeboran, pengelompokan, mengetuk, dan penggilingan operasi pada pelat dan komponen strukturaldan benda kerja lainnya yang ketebalannya berada dalam ruang lingkup pengolahan yang efektifHal ini memfasilitasi pengeboran melalui lubang dan lubang buta di kedua komponen material tunggal dan bahan komposit sama.menawarkan kemudahan operasional yang superior sambil memungkinkan produksi otomatis, presisi tinggi, pemrosesan multi-varietas, dan manufaktur skala besar.

Spesifikasi:

Fitur Produk

1Perangkat transmisi:
Rel panduan dan slider Taiwan yang diimpor dengan presisi tinggi memastikan operasi yang lancar sambil secara efektif meningkatkan kapasitas beban berat peralatan.
sumbu X dan sumbu Z masing-masing mengadopsi dua panduan linier bergulir sebagai jalur panduan dan bantalan beban untuk gerakan lateral dan longitudinal,memenuhi persyaratan teknis untuk pengeboran kecepatan tinggiUntuk transmisi, kedua poros menggunakan motor servo AC untuk menggerakkan sekrup bola presisi untuk gerakan rotasi, sehingga mencapai perpindahan linier.

Sumbu Y dilengkapi dengan dua panduan linier bergulir tugas berat, masing-masing dilengkapi dengan dua slider rel persegi untuk membentuk jalur geser sumbu Y.Konfigurasi ini memenuhi kekakuan tinggi dan persyaratan kekuatan dari bingkai gerbang, sementara memberikan keuntungan teknis termasuk koefisien gesekan rendah, kecepatan gerakan yang tinggi, penyerapan getaran yang sangat baik, dan masa pakai yang diperpanjang.Transmisi sumbu Y menggunakan servo motor sinkron drive teknologi untuk bersama-sama mendorong sekrup bola ke rotasi, memungkinkan meja kerja sumbu Y untuk bergerak maju mundur untuk operasi mesin CNC.

2Perangkat pelumasan otomatis dan peralatan perlindungan:
Alat mesin ini dilengkapi dengan sistem pelumasan otomatis tekanan parsial volumetrik yang diproduksi di Taiwan.pelumasan otomatis tanpa sudut mati pada komponen bergerak seperti rel panduan, sekrup timbal, dan rak, yang secara efektif melindungi masa pakai mesin alat. sumbu X dan sumbu Y peralatan dilengkapi dengan penutup pelindung tahan debu,sementara pelindung percikan tahan air dipasang di sekitar meja kerja untuk perlindungan yang ditingkatkan.

3. Sistem Kontrol Nilai Absolute Bus KND lengkap:
Sistem mengadopsi platform CNC KND, dipasangkan dengan servo motor seri nilai absolut presisi tinggi untuk drive.dan antarmuka operasi bahasa Cina, mendukung input di tempatdan input data USB eksternal

.

Peralatan industri gantry CNC berkinerja tinggi ini, khusus dalam pengeboran dan penandaan operasi untuk plat dan lembaran logam,dirancang dengan cermat untuk pemesinan presisi komponen jenis piring dan bagian struktural. Khususnya disesuaikan untuk mengolah benda kerja seperti flange, disk, cincin, dan pelat datar,Ini menggabungkan ketentuan inti bahwa ketebalan benda kerja ini harus benar-benar sesuai dengan spesifikasi pemesinan efektif mesin yang telah ditetapkan sebelumnya.

Dalam fasilitas manufaktur struktur baja, peralatan ini melakukan pengeboran dan penggilingan presisi pada pelat struktural dan komponen penghubung,dengan demikian meletakkan dasar yang dapat diandalkan untuk perakitan stabil rangka bajaDalam industri energi angin,Hal ini memberikan solusi pemesinan presisi tinggi untuk menara turbin angin dan flangesUntuk proyek konstruksi jembatan, peralatan memproses balok jembatan dan bracket pendukung, memudahkan pembentukan stabil,koneksi tahan lama yang dirancang untuk menahan beban dinamis sepanjang umur jembatan.
