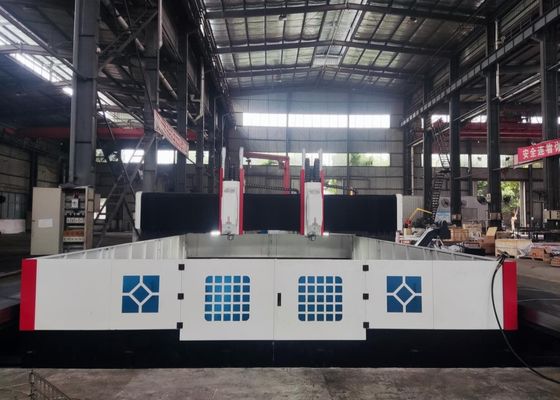

3000x2200mm Ukuran benda kerja Mesin Pengeboran dan Penggilingan Plat CNC BT50-150 Spindle Taper
Aplikasi:
Mesin pengeboran dan penggilingan gantry CNC terutama dirancang untuk pengeboran, pengelompokan, mengetuk, dan penggilingan pelat dan komponen struktural, termasuk flange, disk, cincin,dan benda kerja lainnya dengan ketebalan yang berada dalam rentang pengolahan yang efektifHal ini memungkinkan pengeboran melalui lubang dan lubang buta pada kedua bagian material tunggal dan bahan komposit.Seluruh proses pemesinan dikendalikan secara digital untuk kenyamanan operasi yang luar biasa, mendukung produksi otomatis, presisi tinggi, pemrosesan multi-varietas, dan manufaktur massal.
Spesifikasi:
| Ukuran benda kerja |
LxW |
3000x2200 mm |
| Ketinggian gantry |
600 mm |
| Meja kerja |
Lebar slot T |
28 mm |
| Kepala tenaga pengeboran |
Qty. |
1 |
| Spindle taper |
BT2Pengelolaan |
| Max.diameter pengeboran |
Φ50 mm |
| Diameter taping |
M3-M24 |
| Kecepatan spindle |
30 ~ 3000 r/menit |
| Daya motor servo spindle |
22kW |
| Jarak dari ujung bawah spindle ke meja kerja |
200-600 mm |
|
Gerakan samping kepala penggerak(sumbu X)
|
Maks.jalan horizontal |
2200 mm |
| Kecepatan gerakan lateral |
0 ~ 8 r/min |
| Daya servo motor untuk gerakan lateral |
2.4kW |
| Gerakan longitudinal gantry (sumbu Y) |
Maks. denyut makan |
3000 mm |
| Kecepatan gerak pakan |
0 ~ 8 m/menit |
| Daya servo motor pakan |
2x2,4kW |
| Gerakan pakan ram vertikal (sumbu Z) |
Maks. pukulan |
1000 mm |
| Kecepatan bergerak |
0 ~ 8 m/menit |
| Daya servo motor |
2.4kW (Brake) |
| Keakuratan penentuan posisi tiga sumbu |
X/Y/Z/A/B/C |
± 0,015/1000mm |
| Keakuratan penentuan posisi berulang tiga sumbu |
X/Y/Z/A/B/C |
± 0,01/1000mm |
| Ukuran keseluruhan |
LxWxH |
6500x4000x2700 mm |
Fitur Produk
1Tempat tidur mesin dan meja kerja:
Tempat kerja mesin dan meja kerja adalah casting besi abu-abu (HT250) satu bagian.Mereka membanggakan kekakuan dinamis dan statis yang luar biasa dengan nol deformasiPermukaan workbench dilengkapi dengan slot T yang diolah dengan tepat, diatur secara optimal untuk memudahkan penekanan benda kerja.Dua set panduan linier presisi tinggi dipasang di kedua sisi dasar tempat tidur, memastikan distribusi gaya yang seragam pada slider panduan dan secara signifikan meningkatkan kekakuan mesin alat, kekuatan tarik, dan resistensi kompresi.Sistem penggerak menggunakan AC servo motor dipasangkan dengan presisi bola sekrup perakitan untuk mengemudi sisi ganda, memungkinkan gerakan poros Y gantry. baut diatur didistribusikan di bagian bawah tempat tidur, yang memungkinkan untuk meratakan nyaman tempat tidur dan meja kerja.
2- Mobil Gantry:
Gerbang gerbang bergerak dibangun dari besi abu-abu (HT250).Perhimpunan sekrup bola presisi yang dipasangkan dengan motor servo memungkinkan pelat geser kepala daya untuk bergerak di sepanjang sumbu X. Piring geser kepala tenaga dilengkapi dengan kepala tenaga pengeboran. Gerakan gantry direalisasikan melalui servo motor,yang mendorong kacang sekrup bola untuk berputar pada sekrup bola melalui kopling presisi.
3Mobil Saddle:
Saddle bergerak adalah komponen struktural besi cor presisi. dilengkapi pada Saddle adalah dua set ultra-tinggi beban CNC linear rail slide, presisi bola skru perakitan,dan reduksi planet presisi tinggi yang terhubung ke servo motor. Berat kepala kekuatan pengeboran seimbang untuk mengurangi beban sekrup dan memperpanjang umur kerja sekrup bola. Ini mendorong kepala kekuatan pengeboran untuk bergerak sepanjang sumbu Z,memungkinkan tindakan seperti gerakan cepat ke depan, gerak mundur cepat, dan menghentikan kepala daya, bersama dengan fungsi pemecahan chip otomatis, penghapusan chip, dan jeda.

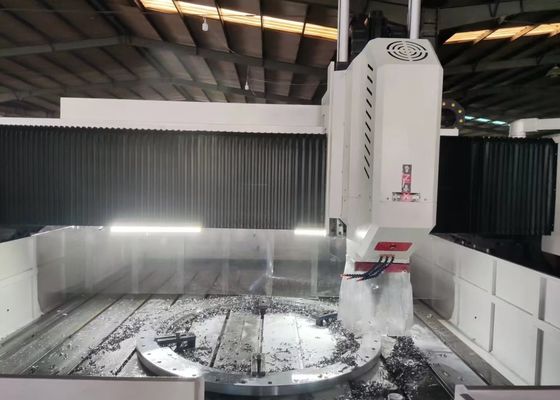

4Kepala Pengeboran:
Kepala kekuatan pengeboran menggunakan motor servo spindle khusus, yang mengirimkan daya ke spindle presisi khusus melalui sabuk sinkron bergantian untuk meningkatkan torsi.Spindle dikonfigurasi dengan bantalan kontak sudut Jepang yang disusun dalam struktur enam baris (empat di depan dan dua di belakang), memungkinkan regulasi kecepatan tanpa langkah. Dilengkapi dengan sistem perubahan alat pneumatik, spindle memastikan penggantian alat yang cepat dan nyaman.Gerakan feed didorong oleh servo motor dipasangkan dengan sekrup bola. sumbu X dan Y mendukung operasi linkage dan mengadopsi kontrol semi-tertutup-loop, mewujudkan fungsi interpolasi linier dan melingkar.Ujung spindle memiliki lubang kerucut BT50 dan dilengkapi dengan sendi putar berkecepatan tinggi, mendukung proses pengeboran U berkecepatan tinggi dengan pasokan pendingin melalui spindle.
Peralatan industri gantry CNC berkinerja tinggi ini, khusus dalam pengeboran dan penandaan operasi untuk plat dan lembaran logam,didesain secara rumit untuk pemesinan presisi komponen jenis pelat dan bagian struktural. Khusus disesuaikan untuk mengolah benda kerja termasuk flanges, disk, cincin, dan plat datar,memiliki persyaratan inti bahwa ketebalan benda kerja tersebut harus selaras ketat dengan spesifikasi pemesinan efektif mesin yang telah ditetapkan sebelumnya.
Pada pabrik manufaktur struktur baja, peralatan ini melakukan pengeboran dan penggilingan presisi pada pelat struktural dan komponen penghubung,Dengan demikian membangun dasar yang kuat untuk perakitan stabil rangka bajaDalam sektor energi angin,ini menyediakan solusi pemesinan presisi tinggi untuk menara turbin angin dan flanges (proses penting yang menjamin bagian-bagian ini dapat menahan kondisi lingkungan yang keras)Untuk inisiatif pembangunan jembatan, peralatan memproses balok jembatan dan pegangan pendukung, memungkinkan pembentukan stabil,koneksi tahan lama yang dirancang untuk menahan beban dinamis sepanjang umur jembatan yang panjang.
