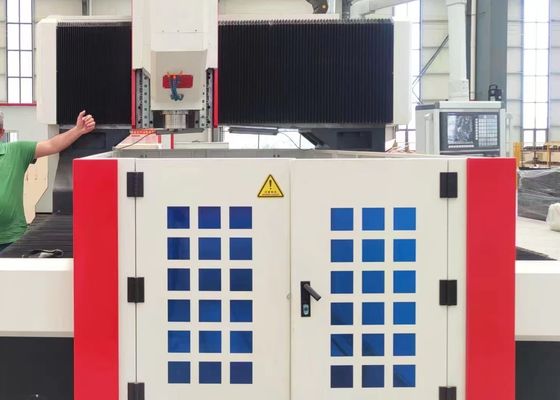

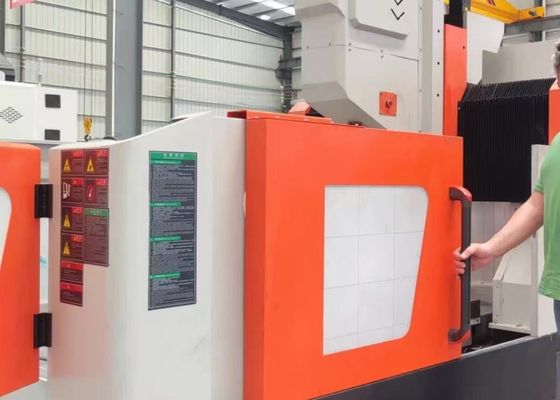

Ukuran Keseluruhan 4000x3800x2800mm Meja Kerja Mesin Bor CNC Bergerak Diameter Pengeboran Maks 60mm

Ukuran Keseluruhan 4000x3800x2800mm Meja Kerja Mesin Bor CNC Bergerak Diameter Pengeboran Maks 60mm

Aplikasi:

Mesin bor dan milling tipe gantry CNC terutama dirancang untuk melakukan proses pengeboran, chamfering, tapping, dan milling pada benda kerja pelat dan komponen struktural. Ruang lingkup operasinya mencakup benda kerja termasuk flensa, cakram, cincin, dan pelat datar, dengan spesifikasi ketebalan yang ketat dalam parameter pemrosesan efektif yang ditentukan peralatan. Mesin ini memfasilitasi pengerjaan lubang tembus dan lubang buta pada bagian material tunggal dan komponen material komposit. Dengan kontrol digital di seluruh alur kerja permesinan, ia memberikan kemudahan dan efisiensi operasional yang unggul. Dilengkapi dengan baik untuk mendukung produksi otomatis, mencapai hasil permesinan presisi tinggi, dan memenuhi persyaratan skenario manufaktur multi-variasi dan skala besar.

Spesifikasi:

Fitur Produk

1. Sistem Transmisi:
Rel dan slider pemandu presisi tinggi yang bersumber dari Taiwan dirancang untuk memastikan kinerja operasional yang lancar sekaligus secara signifikan meningkatkan kapasitas penahan beban berat peralatan.
Sumbu X dan sumbu Z dikonfigurasi dengan dua dan empat rel pemandu linier bergulir masing-masing, berfungsi sebagai mekanisme pemandu dan penahan beban untuk gerakan lateral dan longitudinal. Konfigurasi ini sepenuhnya memenuhi persyaratan teknis untuk operasi pengeboran berkecepatan tinggi. Untuk transmisi daya, sumbu X dan Sumbu Z mengadopsi motor servo AC untuk menggerakkan sekrup bola presisi, mengubah gerakan rotasi menjadi perpindahan linier yang tepat.

Sumbu Y dilengkapi dengan dua rel pemandu linier bergulir tugas berat, masing-masing dilengkapi dengan dua slider rel persegi untuk membentuk mekanisme geser sumbu Y. Desain struktural ini tidak hanya memenuhi persyaratan kekakuan dan kekuatan tinggi dari rangka gantry tetapi juga memberikan keuntungan teknis termasuk koefisien gesekan rendah, kecepatan gerakan tinggi, kinerja peredam getaran yang sangat baik, dan masa pakai yang diperpanjang. Untuk transmisi daya, sumbu Y mengadopsi teknologi penggerak sinkron motor servo, yang secara sinkron menggerakkan sekrup bola untuk berputar, sehingga menggerakkan gerakan bolak-balik meja kerja sumbu Y untuk mencapai operasi permesinan CNC yang tepat.

2. Sistem Pelumasan Otomatis dan Mekanisme Pelindung:
Mesin perkakas ini dilengkapi dengan sistem pelumasan otomatis tekanan parsial volumetrik buatan Taiwan. Ia memberikan pelumasan otomatis tanpa sudut mati yang komprehensif ke komponen bergerak seperti rel pemandu, sekrup timah, dan rak, secara efektif menjaga masa pakai mesin perkakas. Sumbu X dan sumbu Y dari peralatan dilengkapi dengan penutup pelindung tahan debu, sementara pelindung percikan tahan air dipasang di sekitar meja kerja untuk meningkatkan perlindungan operasional.

3. Sistem Pengiriman Pendingin Pusat:
Mesin perkakas ini dilengkapi standar dengan sistem pengiriman pendingin pusat. Sistem sirkulasi pendingin internal secara efektif mencegah serpihan besi menempel pada alat selama operasi permesinan, mengurangi keausan alat, memperpanjang masa pakai alat, dan meningkatkan hasil akhir permukaan benda kerja. Outlet pendingin bertekanan tinggi di ujung alat memberikan perlindungan yang andal untuk permukaan benda kerja dan sambungan putar berkecepatan tinggi, mencegah penyumbatan sambungan putar yang disebabkan oleh kotoran, dan berkontribusi pada peningkatan kualitas benda kerja secara keseluruhan dan efisiensi operasional.

Peralatan industri tipe gantry CNC berkinerja tinggi ini, yang didedikasikan untuk aplikasi pengeboran dan penandaan pelat dan lembaran logam, direkayasa dengan cermat untuk permesinan presisi komponen tipe pelat dan bagian struktural. Secara khusus dioptimalkan untuk memproses benda kerja seperti flensa, cakram, cincin, dan pelat datar, ia menggabungkan spesifikasi inti bahwa ketebalan benda kerja ini harus secara ketat mematuhi parameter permesinan efektif yang telah dikonfigurasi sebelumnya oleh mesin.

Di fasilitas manufaktur struktur baja, peralatan ini melakukan operasi pengeboran dan milling presisi pada pelat struktural dan elemen penghubung, sehingga meletakkan dasar yang kuat untuk perakitan kerangka baja yang stabil. Dalam industri energi angin, ia memberikan solusi permesinan presisi tinggi untuk menara dan flensa turbin angin—proses integral yang memastikan komponen ini mampu menahan kondisi lingkungan yang parah (misalnya, angin kencang, variasi suhu). Untuk proyek konstruksi jembatan, peralatan memproses gelagar jembatan dan braket penyangga, memfasilitasi pembentukan sambungan yang stabil dan tahan lama yang dirancang untuk menahan beban dinamis sepanjang masa pakai jembatan yang diperpanjang.
