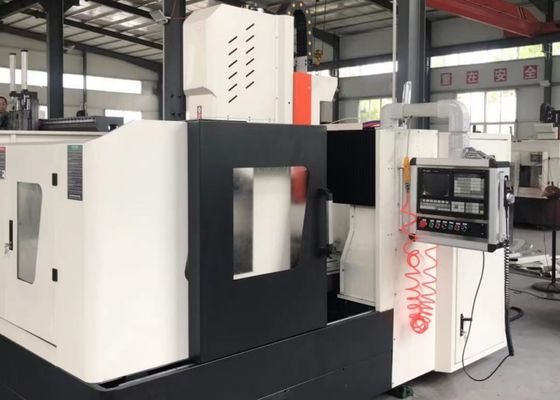

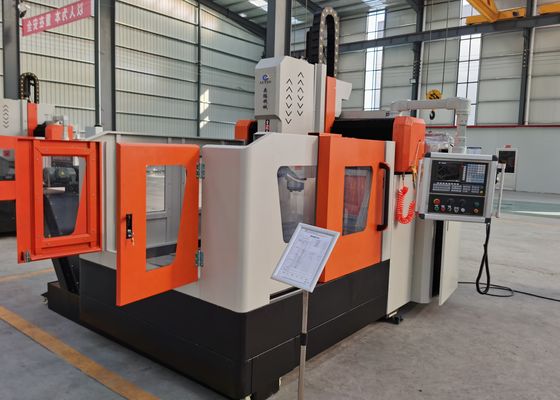

Ukuran Keseluruhan 5300x3400x2700mm Mesin Pengeboran dan Penggilingan Pelat CNC Diameter Pengeboran Maks 40mm

Ukuran Keseluruhan Mesin Bor dan Penggilingan Pelat CNC 5300x3400x2700mm, Diameter Pengeboran Maks 40mm

Aplikasi:

Mesin bor dan penggilingan gantry CNC terutama digunakan untuk operasi pengeboran, chamfering, penyadapan, dan penggilingan pada pelat dan komponen struktural. Ini berlaku untuk benda kerja seperti flensa, cakram, cincin, dan pelat, dengan ketebalannya yang secara ketat berada dalam rentang pemrosesan efektif peralatan. Pemesinan lubang tembus dan lubang buta dapat dilakukan untuk bagian-bagian bahan tunggal dan bahan komposit. Dengan kontrol digital atas seluruh urutan pemrosesan, mesin ini menawarkan efisiensi operasional yang luar biasa. Ia mampu mencapai produksi otomatis, pemesinan presisi tinggi, pemrosesan multi-variasi, dan manufaktur skala besar.

Spesifikasi:

Fitur Produk

1. Perangkat Transmisi:
Ini mengadopsi desain presisi tinggi yang menggabungkan rel pemandu dan penggeser yang diimpor dari Taiwan, memastikan pengoperasian yang lancar dan secara efektif meningkatkan kapasitas beban berat.
Sumbu X dan sumbu Z masing-masing menggunakan dua rel pemandu linier bergulir sebagai jalur pemandu dan penahan beban untuk gerakan lateral dan longitudinal, yang dapat memenuhi persyaratan teknis pengeboran kecepatan tinggi. Transmisi sumbu X dan sumbu Z menggunakan motor servo AC untuk menggerakkan sekrup bola presisi untuk rotasi, sehingga mencapai gerakan linier.

2. Sumbu Y dilengkapi dengan dua rel pemandu linier bergulir tugas berat di kedua sisi, yang salah satunya memiliki struktur gantung samping, bersama-sama membentuk jalur geser sumbu Y. Konfigurasi ini memenuhi persyaratan kekakuan dan kekuatan tinggi dari rangka gantry, sekaligus mewujudkan keunggulan teknis seperti koefisien gesekan rendah, kecepatan gerakan tinggi, kinerja penyerapan getaran yang sangat baik, dan masa pakai yang diperpanjang. Transmisi sumbu Y mengadopsi teknologi penggerak sinkron motor servo ganda: satu motor servo dipasang di setiap sisi, yang secara sinkron menggerakkan sekrup bola untuk berputar, sehingga menggerakkan rangka gantry dan memungkinkan pemesinan CNC.

3. Perangkat Pelumasan Otomatis dan Perangkat Pelindung:
Mesin perkakas dilengkapi dengan perangkat pelumasan otomatis tekanan parsial volumetrik buatan Taiwan, yang memungkinkan pelumasan otomatis pasangan bergerak seperti rel pemandu, sekrup timah, dan rak tanpa zona mati, sehingga memastikan masa pakai mesin perkakas. Sumbu X dan sumbu Y dari mesin perkakas dilengkapi dengan penutup pelindung tahan debu, dan pelindung percikan tahan air dipasang di sekitar meja kerja.

4. Interferometer Laser:
Setiap peralatan menjalani kalibrasi menggunakan interferometer laser API Amerika, yang secara tepat memeriksa dan mengkompensasi kesalahan pitch, celah balik, akurasi penentuan posisi, dan akurasi penentuan posisi ulang, di antara parameter lainnya. Ini memastikan stabilitas dinamis dan statis serta presisi pemesinan mesin, sekaligus menjamin akurasi pemesinan 3D dan sirkularitasnya.

Peralatan industri tipe gantry CNC berkinerja tinggi ini untuk pengeboran dan penandaan pelat dan lembaran logam direkayasa secara cermat untuk pemesinan presisi komponen tipe pelat dan bagian struktural. Dikonfigurasi secara khusus untuk memproses benda kerja seperti flensa, cakram, cincin, dan pelat datar, ia menggabungkan spesifikasi inti bahwa ketebalan benda kerja ini harus secara ketat mematuhi parameter pemesinan efektif yang ditentukan mesin.

Di bengkel struktur baja, peralatan ini melakukan operasi pengeboran dan penggilingan presisi pada pelat struktural dan komponen penghubung, sehingga meletakkan dasar yang kuat untuk perakitan kerangka baja yang stabil. Dalam industri energi angin, ia memberikan solusi pemesinan presisi tinggi untuk menara turbin angin dan flensa—proses penting yang memastikan bahwa komponen ini mampu menahan kondisi lingkungan yang parah (misalnya, angin kencang, variasi suhu). Untuk proyek konstruksi jembatan, peralatan memproses balok jembatan dan braket penyangga, memfasilitasi pembentukan sambungan yang stabil dan tahan lama yang dirancang untuk menahan beban dinamis sepanjang masa pakai jembatan yang diperpanjang.
