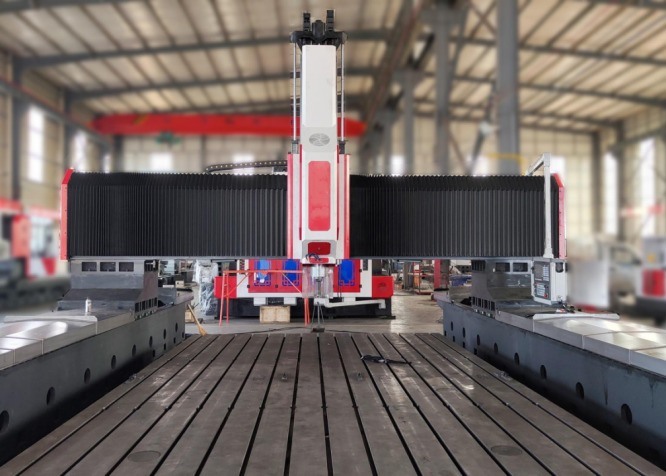

Gantry Mobile Double Spindle CNC Plat Pengeboran Dan Mesin Penggilingan Model PHD1310
Aplikasi:
Mesin pengeboran dan penggilingan sheet metal jenis gantry CNC ini dirancang khusus untuk melakukan pengeboran, chamfering, tapping, penggilingan,dan pengeboran pada benda kerja pelat dan komponen strukturalIni memberikan kinerja pengolahan lubang efisiensi tinggi untuk benda kerja seperti flange, disk, cincin, dan pelat dalam kisaran ketebalan yang ditunjuk.Peralatan ini mampu memproses melalui lubang dan lubang buta, dan kompatibel dengan komponen material tunggal dan komposit.alat mesin ini menawarkan kenyamanan operasi yang superior dan memungkinkan otomatis, produksi presisi tinggi dari berbagai macam produk dalam pengaturan manufaktur skala besar.
Spesifikasi:
| Ukuran benda kerja |
LxW |
13000x1000 mm |
| Ketinggian gantry |
600 mm (Ini juga dapat ditentukan berdasarkan yayasan)
|
| Meja kerja |
Lebar slot T |
28 mm |
| Kepala tenaga pengeboran |
Qty. |
2 |
| Spindle taper |
BT2Pengelolaan |
|
Max.diameter pengeboran
(Baja karbon biasa)
|
Φ30 mm |
| Diameter taping |
M3-M10 |
| Kecepatan spindle |
30 ~ 6000 r/min |
| Daya motor servo spindle |
7.5kW |
| Jarak dari ujung bawah spindle ke meja kerja |
200-600 mm |
|
Gerakan samping kepala penggerak(sumbu X)
|
Maks.jalan horizontal |
1000 mm |
| Kecepatan gerakan lateral |
0 ~ 8 r/min |
| Daya servo motor untuk gerakan lateral |
2.4kW |
|
Gerakan longitudinal gantry (sumbu Y)
|
Maks. denyut makan |
13000 mm |
| Kecepatan gerak pakan |
0 ~ 8 m/menit |
| Daya servo motor pakan |
2x2,4kW |
| Gerakan pakan ram vertikal (sumbu Z) |
Maks. pukulan |
300 mm |
| Kecepatan bergerak |
0 ~ 5 m/menit |
| Daya servo motor |
7.5kW (Brake) |
| Keakuratan penentuan posisi tiga sumbu |
X/Y/Z/A/B/C |
± 0,015/1000mm |
| Keakuratan penentuan posisi berulang tiga sumbu |
X/Y/Z/A/B/C |
± 0,01/1000mm |
| Ukuran keseluruhan |
LxWxH |
13000x3000x2500 mm |
Fitur Produk
1Sistem Kontrol CNC Siemens/KND yang komprehensif:
Motor ini digerakkan oleh servo motor seri nilai absolut presisi tinggi, dengan antarmuka RS232 dan layar tampilan warna dengan antarmuka operasi bahasa Cina,sementara mendukung baik on-site dan input USB eksternal.
1.1. Terintegrasi dengan fungsi pemecahan chip, memungkinkan pengguna untuk mengatur waktu dan siklus pemecahan chip melalui antarmuka manusia-mesin (HMI).
1.2Dilengkapi dengan fungsi mengangkat alat, memungkinkan ketinggian alat mengangkat untuk dikonfigurasi pada HMI. Setelah mencapai ketinggian yang telah ditetapkan selama pengeboran,bit bor dengan cepat mengangkat di atas benda kerja untuk mengeluarkan keripik, kemudian dengan cepat maju kembali ke permukaan pengeboran sebelum secara otomatis melanjutkan operasi.
1.3. Kabinet kontrol operasi terpusat dan unit genggam terintegrasi, beroperasi pada sistem CNC. Antarmuka manusia-mesin (HMI) menggabungkan interaksi manusia-mesin, kompensasi kesalahan,dan fungsi alarm otomatis untuk memfasilitasi pemrograman yang nyaman, proses penyimpanan, tampilan, dan komunikasi.
1.4Peralatan ini dilengkapi dengan kemampuan simulasi posisi lubang pra-pengeboran dan pemeriksaan ulang, yang secara signifikan meningkatkan kenyamanan operasi.
2. Sistem pembuangan air terpusat:
Alat mesin ini dilengkapi dengan sistem pembuangan air terpusat standar.Mekanisme pembuangan air jenis semprotan internal mencegah filings besi dari menempel pada alat pemotong selama operasi mesin, sehingga mengurangi keausan alat, memperpanjang masa pakai alat, dan meningkatkan akhir permukaan benda kerja.Air tekanan tinggi yang mengalir di ujung alat pemotong secara efektif melindungi permukaan benda kerja, melindungi sendi berputar berkecepatan tinggi, dan mencegah penyumbatan komponen berputar yang disebabkan oleh kotoran, yang pada akhirnya meningkatkan kualitas keseluruhan benda kerja dan meningkatkan efisiensi operasi.
3. Conveyor chip otomatis dan sistem pendinginan sirkulasi:
Sebuah conveyor chip otomatis dipasang di kedua sisi meja kerja, dengan filter dipasang di ujungnya.dan pompa pendingin dipasang di satu sisi. outlet dari pompa pendingin terhubung ke sistem filtrasi air pusat melalui selang karet. pendingin mengalir ke conveyor chip,yang kemudian dipompa ke sistem filtrasi air pusat oleh pompa conveyor chipCairan pendingin yang disaring kemudian disirkulasi kembali ke spindle oleh pompa pendingin bertekanan tinggi untuk menyediakan pendinginan selama operasi pengeboran.Sebuah gerobak transportasi chip juga disertakan untuk menghilangkan chip yang nyaman.
Peralatan industri pengeboran dan penandaan pelat logam jenis gantry CNC berkinerja tinggi ini dirancang dengan cermat untuk pemesinan presisi komponen dan bagian struktural jenis pelat.Berbahan khusus untuk pengolahan benda kerja seperti flanges, cakram, cincin, dan pelat datar, memiliki persyaratan inti bahwa ketebalan benda kerja ini harus benar-benar sesuai dengan parameter pengolahan efektif yang ditentukan mesin.
Di bengkel struktur baja, peralatan iniT memberikan operasi pengeboran dan penggilingan presisi untuk pelat struktural dan komponen penghubung, sehingga meletakkan dasar yang kuat untuk perakitan stabil rangka baja.Dalam industri energi angin, ia memberikan solusi pemesinan presisi tinggi untuk menara turbin angin dan flanges, proses penting yang menjamin komponen ini dapat bertahan dalam kondisi lingkungan yang parah (misalnya,Angin kencangUntuk proyek konstruksi jembatan, peralatan memproses balok jembatan dan bracket pendukung, memfasilitasi pembentukankoneksi tahan lama yang dirancang untuk menahan beban dinamis sepanjang umur jembatan.
