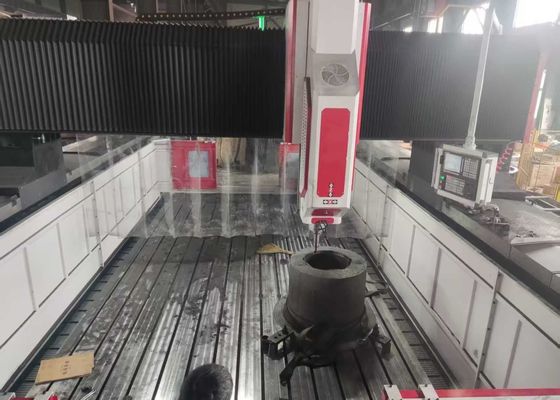

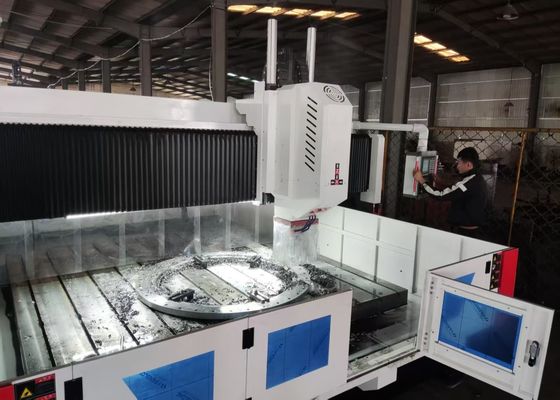

2 Buah Kepala Bor Daya Gandar Ganda Mesin Bor Milling CNC 30~6000r/menit Kecepatan Spindel
Aplikasi:
Mesin bor dan milling lembaran logam tipe gantry CNC ini dirancang khusus untuk melakukan operasi pengeboran, chamfering, tapping, milling, dan boring pada benda kerja pelat dan komponen struktural. Mesin ini memberikan kemampuan pemesinan lubang yang efisien untuk benda kerja seperti flensa, cakram, cincin, dan pelat dalam rentang ketebalan yang ditentukan. Peralatan ini mampu memproses lubang tembus dan lubang buta, serta kompatibel dengan komponen material tunggal dan material komposit. Dilengkapi dengan teknologi kontrol numerik canggih, mesin perkakas ini menawarkan kemudahan operasional yang unggul dan memungkinkan produksi otomatis berpresisi tinggi untuk berbagai macam produk dalam lingkungan manufaktur skala besar.
Spesifikasi:
| Ukuran benda kerja |
PxL |
13000x1000 mm |
| Tinggi gantry |
600 mm (Dapat juga ditentukan sesuai pondasi)
|
| Meja kerja |
Lebar slot T |
28mm |
| Kepala bor daya |
Jumlah |
2 |
| Lubang tirus spindel |
BT40-150 |
|
Diameter pengeboran maks.
(Baja karbon biasa)
|
Φ30 mm |
| Diameter tapping |
M3-M10 |
| Kecepatan spindel |
30~6000 r/menit |
| Daya motor spindel servo |
7.5kW |
| Jarak dari ujung bawah spindel ke meja kerja |
200-600mm |
|
Pergerakan lateral kepala daya(Sumbu X)
|
Gerak horizontal maks. |
1000 mm |
| Kecepatan pergerakan lateral |
0~8 r/menit |
| Daya motor servo untuk pergerakan lateral |
2.4kW |
|
Pergerakan longitudinal gantry (Sumbu Y)
|
Gerak umpan maks. |
13000 mm |
| Kecepatan pergerakan umpan |
0~8 m/menit |
| Daya motor servo umpan |
2x2.4kW |
| Gerakan umpan ram vertikal (Sumbu Z) |
Gerak maks. |
300 mm |
| Kecepatan pergerakan |
0~5 m/menit |
| Daya motor servo |
7.5kW (Rem) |
| Akurasi posisi tiga sumbu |
X/Y/Z/A/B/C |
±0.015/1000mm |
| Akurasi posisi ulang tiga sumbu |
X/Y/Z/A/B/C |
±0.01/1000mm |
| Ukuran keseluruhan |
PxLxT |
13000x3000x2500 mm |
Fitur Produk
1. Sistem Transmisi:
Mengadopsi rel pemandu dari Taiwan dan konfigurasi slider presisi tinggi, memastikan kinerja operasional yang lancar dan kapasitas beban berat yang ditingkatkan.
1). Sumbu X menggabungkan dua rel pemandu linier bergulir yang berfungsi sebagai rel pemandu lateral dan penahan beban, memenuhi tuntutan operasional pengeboran berkecepatan tinggi. Untuk transmisi sumbu X, motor servo AC digunakan untuk menggerakkan sekrup bola presisi, memungkinkan gerakan linier yang akurat.
2). Sumbu Y dilengkapi dengan dua rel pemandu linier bergulir tugas berat di setiap sisi, dengan tiga slider rel persegi yang dipasang pada setiap rel pemandu—secara kolektif membentuk mekanisme geser sumbu Y. Desain struktural ini memenuhi persyaratan kekakuan dan kekuatan tinggi dari rangka gantry, sambil memberikan keunggulan teknis termasuk koefisien gesekan rendah, kecepatan gerakan tinggi, kinerja peredam getaran yang unggul, dan masa pakai yang diperpanjang. Untuk penggerak sumbu X, teknologi penggerak sinkron motor servo ganda diadopsi: satu motor servo dikonfigurasi di setiap sisi untuk secara sinkron menggerakkan sekrup bola untuk berputar, sehingga mengaktifkan rangka gantry dan mewujudkan operasi pemesinan CNC.
3). Rumah spindel dilengkapi dengan empat rel pemandu linier tugas berat, memberikan kekakuan gerakan yang luar biasa, akurasi posisi tinggi, dan stabilitas kecepatan rendah yang luar biasa.
3. Sistem Pelumasan Otomatis dan Mekanisme Pelindung:
Mesin perkakas ini dilengkapi dengan sistem pelumasan otomatis pendistribusi tekanan volumetrik buatan Taiwan. Sistem ini memberikan pelumasan otomatis ke semua komponen bergerak—termasuk rel pemandu, sekrup timbal, dan rak roda gigi—tanpa celah cakupan, secara efektif melindungi masa pakai mesin perkakas. Sumbu X dan Y peralatan dilengkapi dengan penutup pelindung anti debu, sementara pelindung percikan tahan air dipasang di sekitar meja kerja.
4. Sistem Kontrol CNC KND Komprehensif:
Motor digerakkan oleh motor servo seri nilai absolut presisi tinggi. Dilengkapi dengan antarmuka RS232 dan layar tampilan warna dengan antarmuka operasi bahasa Mandarin, sambil juga mendukung fungsionalitas input USB di lokasi dan eksternal.
Peralatan industri pengeboran dan penandaan lembaran logam pelat gantry CNC berkinerja tinggi ini direkayasa secara cermat untuk pemesinan presisi komponen tipe pelat dan bagian struktural. Disesuaikan secara khusus untuk memproses benda kerja termasuk flensa, cakram, cincin, dan pelat datar, mesin ini memiliki persyaratan inti bahwa ketebalan benda kerja tersebut harus benar-benar sesuai dengan parameter pemesinan efektif yang ditentukan oleh mesin.
Di bengkel struktur baja, peralatan ini memberikan operasi pengeboran dan penggilingan presisi untuk pelat struktural dan komponen penghubung, sehingga membangun fondasi yang kuat untuk perakitan kerangka baja yang stabil. Dalam sektor energi angin, mesin ini menyediakan solusi pemesinan presisi tinggi untuk menara turbin angin dan flensa—proses yang sangat diperlukan yang memastikan komponen-komponen ini mampu menahan kondisi lingkungan yang keras (misalnya, angin kencang, fluktuasi suhu). Untuk proyek konstruksi jembatan, peralatan memproses gelagar jembatan dan braket penyangga, memungkinkan pembentukan sambungan yang stabil dan tahan lama yang direkayasa untuk menahan beban dinamis sepanjang masa pakai jembatan yang panjang.
