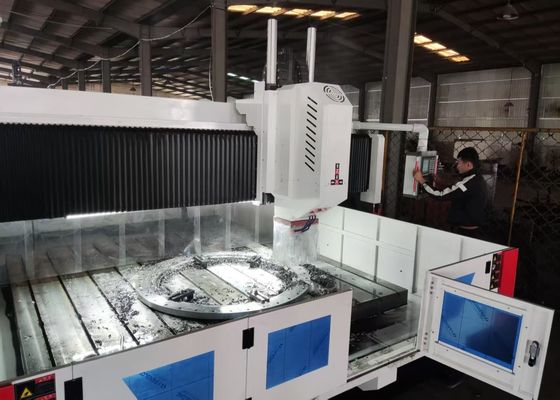

13000x1000mm Ukuran benda kerja Mesin Pengeboran Lembar Logam CNC Dan Mesin Penggilingan Diameter M3-M10
Aplikasi:
Peralatan pengeboran dan penggilingan lembaran logam gantry CNC ini terutama dirancang untuk melakukan pengeboran, chamfering, tapping, penggilingan, dan proses bor pada pelat dan komponen struktural.Ini memberikan kinerja pengeboran lubang yang efisien untuk benda kerja termasuk flanges, cakram, cincin, dan pelat dengan ketebalan yang berada dalam rentang kerja efektif.kompatibel dengan komponen bahan tunggal dan bahan kompositDengan fitur teknologi kontrol digital, alat mesin memastikan kenyamanan operasi yang luar biasa.produksi presisi tinggi dari berbagai jenis produk dalam skenario manufaktur skala besar.
Spesifikasi:
| Ukuran benda kerja |
LxW |
13000x1000 mm |
| Ketinggian gantry |
600 mm (Ini juga dapat ditentukan berdasarkan yayasan)
|
| Meja kerja |
Lebar slot T |
28 mm |
| Kepala tenaga pengeboran |
Qty. |
2 |
| Spindle taper |
BT2Pengelolaan |
|
Max.diameter pengeboran
(Baja karbon biasa)
|
Φ30 mm |
| Diameter taping |
M3-M10 |
| Kecepatan spindle |
30 ~ 6000 r/min |
| Daya motor servo spindle |
7.5kW |
| Jarak dari ujung bawah spindle ke meja kerja |
200-600 mm |
|
Gerakan samping kepala penggerak(sumbu X)
|
Maks.jalan horizontal |
1000 mm |
| Kecepatan gerakan lateral |
0 ~ 8 r/min |
| Daya servo motor untuk gerakan lateral |
2.4kW |
|
Gerakan longitudinal gantry (sumbu Y)
|
Maks. denyut makan |
13000 mm |
| Kecepatan gerak pakan |
0 ~ 8 m/menit |
| Daya servo motor pakan |
2x2,4kW |
| Gerakan pakan ram vertikal (sumbu Z) |
Maks. pukulan |
300 mm |
| Kecepatan bergerak |
0 ~ 5 m/menit |
| Daya servo motor |
7.5kW (Brake) |
| Keakuratan penentuan posisi tiga sumbu |
X/Y/Z/A/B/C |
± 0,015/1000mm |
| Keakuratan penentuan posisi berulang tiga sumbu |
X/Y/Z/A/B/C |
± 0,01/1000mm |
| Ukuran keseluruhan |
LxWxH |
13000x3000x2500 mm |
Fitur Produk
1Tempat tidur dan meja kerja:
Tempat tidur dan meja kerja dibangun sebagai lempeng integral menggunakan besi abu-abu (HT250), yang mengalami penggilingan sekunder dan perawatan penuaan,dan selesai dengan pemesinan presisi untuk menjamin kekakuan dinamis dan statis yang unggulPermukaan meja kerja dilengkapi dengan slot T yang diproses dengan presisi dalam tata letak yang dioptimalkan, yang memfasilitasi pengikat benda kerja yang aman.Dasar tempat tidur dilengkapi dengan dua panduan linier presisi tinggi di setiap sisi, memastikan distribusi kekuatan yang merata di seluruh slide panduan dan secara substansial meningkatkan kekakuan mesin alat serta ketahanan tarik dan kompresi.Sistem penggerak menggunakan AC servo motor dipasangkan dengan sekrup bola presisi untuk penggerak sisi ganda, yang memungkinkan gantry untuk melintasi sepanjang sumbu Y. baut yang dapat disesuaikan diposisikan secara strategis di dasar tempat tidur,memungkinkan kalibrasi yang mudah dari keselarasan horizontal tempat tidur dan meja kerja.
2Gerbang mobile:
Saddle bergerak adalah komponen struktural besi cor presisi, terintegrasi dengan empat bantalan tinggi bantalan slide panduan linier CNC, presisi sekrup bola perakitan,dan reduksi planet presisi tinggi yang terhubung ke servo motorHal ini juga dilengkapi dengan silinder penimbang nitrogen, yang berfungsi untuk mengimbangi berat kepala daya, mengurangi beban pada sekrup, memperpanjang umur kerja sekrup,dan drive kepala kekuatan pengeboran untuk bergerak di sepanjang sumbu ZKonfigurasi ini memungkinkan operasi seperti kemajuan cepat, makan kerja, retrasi cepat, dan berhenti, sementara menggabungkan fungsi pemutusan chip otomatis, penghapusan chip, dan jeda.

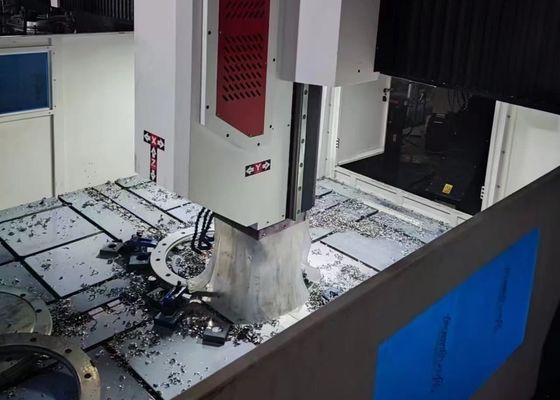

3. Kepala kekuatan pengeboran:
Kepala tenaga pengeboran dilengkapi dengan motor servo spindle khusus,yang menggunakan sabuk sinkron bergantian untuk pengurangan kecepatan dan amplifikasi torsi untuk menggerakkan spindle presisi khususSpindle menggabungkan enam baris Jepang sudut pengaturan bantalan kontak (empat di depan, dua di belakang) untuk memungkinkan pengaturan kecepatan tanpa langkah.Ini dilengkapi dengan pneumatik alat ganti sistemGerakan feed digerakkan oleh servo motor dan pengumpulan sekrup bola.Sumbu X dan Y memiliki kemampuan interlinking dan menggunakan kontrol semi-terkunci untuk mencapai fungsi interpolasi linier dan melingkarUjung spindle dirancang dengan lubang BT50 yang kerucut dan terintegrasi dengan sendi putar berkecepatan tinggi, memungkinkan pemesinan bor U berkecepatan tinggi dengan pendinginan air pusat.
5Sistem Transmisi:
Mengintegrasikan rel panduan yang diimpor dari Taiwan dan desain slider presisi tinggi, sistem transmisi memastikan operasi yang lancar sambil meningkatkan kemampuan penanganan beban berat.
Mesin pengeboran, penandaan, dan penggilingan jenis gantry CNC untuk flanges dan baja karbon berdiri sebagai peralatan industri berkinerja tinggi,yang dirancang dengan cermat untuk pemesinan presisi komponen jenis pelat dan bagian strukturalAlat ini dirancang khusus untuk mengolah benda kerja seperti flange, disk, cincin, dan pelat datar,dengan persyaratan inti bahwa ketebalan benda kerja ini benar-benar sesuai dengan rentang pengolahan efektif yang ditentukan mesin.
Di bengkel struktur baja, peralatan ini menyediakan pengeboran dan penggilingan presisi untuk pelat struktural dan komponen penghubung,yang meletakkan dasar yang kuat untuk perakitan stabil rangka bajaDalam sektor energi angin,ia memberikan solusi pemesinan presisi tinggi untuk menara turbin angin dan flanges (proses penting yang memastikan komponen ini dapat menahan kondisi lingkungan yang keras)Untuk proyek konstruksi jembatan, peralatan memproses balok jembatan dan pegangan pendukung, memudahkan pembentukan stabil,koneksi tahan lama yang dirancang untuk menahan beban dinamis selama masa pakai jembatan yang diperpanjang.
