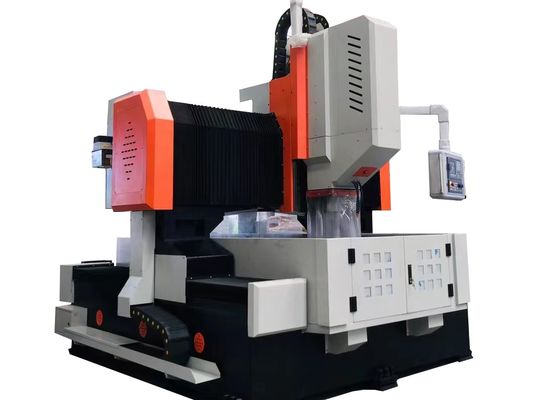

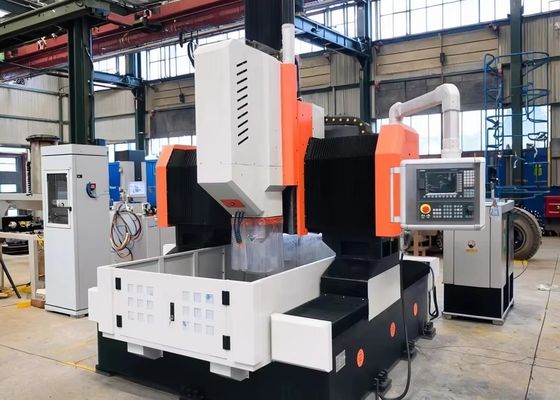

50mm Max Pengeboran Diameter CNC Gantry Flange Pengeboran Dan Mesin Penggilingan 3.2x2.2x2.2m Ukuran keseluruhan
Aplikasi:
Mesin pengeboran-penggilingan pelat dan lembaran logam CNC terutama dirancang untuk pengolahan lembaran tabung, flange, kursi bantalan, penukar panas dan komponen lainnya,melayani industri seperti teknik petrokimia, tenaga nuklir, tenaga angin, pembuatan boiler, dan produksi struktur baja.Pengebor twist berkecepatan tinggi yang dilengkapi dengan mekanisme pendinginan eksternalPeralatan ini mengintegrasikan berbagai fungsi inti, termasuk pengeboran, chamfering, mengetuk, penggilingan, dan pengeboran, untuk memenuhi kebutuhan pengolahan yang komprehensif.Ini menawarkan kepala spindle sudut lurus otomatis opsional, yang memfasilitasi proses pengeboran sisi, pengetikan sisi, dan penggilingan sisi untuk fleksibilitas operasi yang ditingkatkan.
Spesifikasi:
| Model |
PHD1010 |
PHD2016 |
PHD2020 |
PHD3030 |
PHD4080 |
| Ukuran benda kerja |
LxW (mm) |
1000x1000 |
2000x1600 |
2000x2000 |
3000x3000 |
4000x8000 |
| Lebar slot T meja kerja (mm) |
28 |
28 |
28 |
28 |
28 |
| Kepala tenaga pengeboran |
Qty. |
1 |
1 |
1 |
1 atau 2 |
1 atau 2 |
| Spindle taper |
BT2 |
BT1Pengadaan |
BT1Pengadaan |
BT1Pengadaan |
BT1Pengadaan |
| Diameter pengeboran maksimum (mm) |
Φ50 |
Φ60 |
Φ80 |
Φ90 |
Φ90 |
| Ketebalan maksimum (mm) |
≤ 180 |
≤ 180 |
≤ 250 |
≤ 300 |
≤ 300 |
| Diameter taping |
M3-M20 |
M3-M25 |
M3-M30 |
M3-M36 |
M3-M36 |
| Kecepatan spindle (r/menit) |
30 ~ 3000 |
30 ~ 3000 |
30 ~ 3000 |
30 ~ 3000 |
30 ~ 3000 |
| Kekuatan motor servo spindle (kW) |
11 |
Perempuan, 8/8 |
22/30 |
22/30/37 |
22/30/37 |
| Gerakan lateral kepala penggerak (sumbu X) |
Max.horizontal stroke (mm) |
1000 |
1600 |
2000 |
3000 |
4000 |
| Kecepatan gerak lateral (r/menit) |
0 ~ 8 |
0 ~ 8 |
0 ~ 8 |
0 ~ 8 |
0 ~ 6 |
| Daya servo motor untuk gerakan lateral (kW) |
2.4 |
2.4 |
2.4 |
3.6 |
3.6 |
|
Gerakan longitudinal gantry (sumbu Y)
|
Maks. denyut masuk (mm) |
1000 |
2000 |
2000 |
3000 |
8000 |
| Kecepatan gerak pakan (m/menit) |
0 ~ 8 |
0 ~ 8 |
0 ~ 8 |
0 ~ 8 |
0 ~ 6 |
| Kekuatan servo motor pakan (kW) |
2.4 |
2.4 |
2.4 |
3.6 |
3.6/5.5 |
| Gerakan pakan ram vertikal (sumbu Z) |
Max. stroke (mm) |
400 |
400 |
800 |
1000 |
1400 |
| Kecepatan bergerak (m/menit) |
0 ~ 8 |
0 ~ 8 |
0 ~ 8 |
0 ~ 8 |
0 ~ 4 |
| Kekuatan servo motor (kW) |
2.4 |
2.4 |
2.4 |
3.6 |
3.6 |
| Keakuratan penentuan posisi tiga sumbu |
X/Y/Z/A/B/C (mm) |
±0,02/1000 |
±0,02/1000 |
± 0,015/1000 |
± 0,015/1000 |
± 0,015/1000 |
| Keakuratan penentuan posisi berulang tiga sumbu |
X/Y/Z/A/B/C (mm) |
± 0,01/1000 |
± 0,01/1000 |
± 0,01/1000 |
± 0,01/1000 |
± 0,01/1000 |
| Sistem listrik |
Sistem CNC |
FAGOR/ KND/ GSK |
| Pengganti alat |
Jenis cakram (Optional) |
24 posisi alat |
| Ukuran keseluruhan |
LxWxH (m) |
3.2x2.2x2.2 |
4.4x3.2x2.7 |
5.3x3.8x2.7 |
6.6x4.9x2.9 |
13x6.9x6.2 |
Fitur Produk
1Meja kerja dilengkapi dengan beberapa slot T horisontal, yang dirancang khusus untuk mengamankan perlengkapan dan pelat selama operasi.Opsional empat rahang self-centering chuck clamping perangkat tersedia, yang secara signifikan meningkatkan efisiensi produksi saat memproses bagian batch.
2Peralatan ini dilengkapi dengan sistem CNC Jerman, sistem CNC FAGOR Spanyol, atau sistem KND Cina. koordinat pengeboran mendukung konversi langsung antara format CAD dan CAM,merampingkan pemrograman, proses penyimpanan, tampilan, dan komunikasi data. antarmuka pengguna menggabungkan kompensasi kesalahan, fungsi alarm otomatis, dan kemampuan interaksi manusia-mesin yang intuitif.Posisi lubang workpiece dapat dimasukkan melalui keyboard, USB, jaringan, atau grafis CAD, dengan sistem secara otomatis menghasilkan program pemesinan. fitur pratinjau dan verifikasi pra-pengeboran lebih meningkatkan kenyamanan dan akurasi operasi.
3Mesin pengeboran-penggilingan pelat gantry CNC dan lembaran logam dilengkapi dengan conveyor chip otomatis dan sistem pelumasan otomatis.Konfigurasi pendinginannya meliputi pompa pendingin internal bertekanan tinggi dan pompa pendingin eksternal bertekanan rendah, memungkinkan pemilihan antara mode pendinginan internal dan eksternal sesuai dengan kebutuhan operasi.
4Mesin CNC gantry plat logam dan flange pengeboran-menandai dilengkapi dengan photoelectric edge finder, memungkinkan posisi yang nyaman dan cepat dari workpieces.Opsional 24-alat majalah disk atau majalah alat linier tersedia, yang secara substansial meningkatkan efisiensi mesin.
Mesin pengeboran, penandaan, dan penggilingan tipe gantry flange CNC dan baja karbon adalah peralatan industri berkinerja tinggi,yang dirancang khusus untuk pemesinan presisi komponen seperti piring dan bagian strukturalPeralatan ini dirancang untuk mengolah benda kerja seperti flange, disk, cincin,dan pelat datar dengan prasyarat inti bahwa ketebalan benda kerja ini sepenuhnya sesuai dengan rentang pengolahan efektif yang ditentukan mesin.
Dalam bengkel struktur baja, peralatan ini melakukan pengeboran dan penggilingan presisi pada pelat struktural dan komponen penghubung,dengan demikian meletakkan dasar yang kuat untuk perakitan stabil rangka bajaUntuk sektor tenaga angin,perusahaan ini menyediakan layanan pemesinan presisi tinggi untuk menara turbin angin dan flangesPada proyek konstruksi jembatan, peralatan memproses balok jembatan dan pegangan pendukung; ini, pada gilirannya,memastikan pembentukan koneksi yang stabil dan tahan lamaKoneksi ini dirancang untuk menahan beban dinamis sepanjang masa pakai jembatan.
