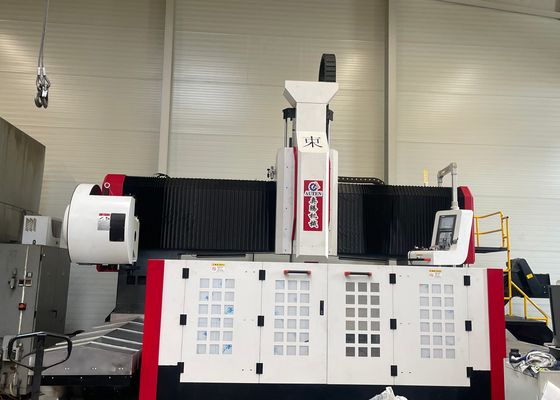

Mesin Pengeboran dan Penggilingan Pelat CNC Ukuran Benda Kerja 2500x2500mm Diameter Penyadapan Maks. 30mm

Mesin Pengeboran dan Penggilingan Pelat CNC Ukuran Benda Kerja 2500x2500mm Diameter Penyadapan Maks. 30mm

Aplikasi:

Peralatan ini digunakan untuk pengeboran, chamfering, penyadapan, dan penggilingan komponen pelat/struktural. Ini terutama dirancang untuk pengeboran efisiensi tinggi dari benda kerja seperti flensa, cakram, cincin, dan pelat dengan ketebalan dalam rentang pemrosesan yang efektif. Ini dapat mewujudkan pengeboran lubang tembus dan lubang buta pada komponen bahan tunggal dan bahan komposit.

Spesifikasi:

Struktur Mesin:
Rangka mesin mengadopsi struktur cor, terutama terdiri dari meja kerja, gantry bergerak, sadel geser bergerak, kepala daya pengeboran dan penggilingan, perangkat pelumasan otomatis, perangkat pelindung, perangkat pendingin sirkulasi, sistem kontrol digital, dan sistem kelistrikan. Didukung dan dipandu oleh pasangan rel keras bergulir, dan digerakkan oleh pasangan sekrup timah presisi—memberikan alat mesin dengan akurasi penentuan posisi yang tinggi dan akurasi penentuan posisi ulang.

1. Rangka dan Meja Kerja
Rangka adalah komponen las tabung persegi panjang. Sebelum diproses, ia mengalami anil suhu tinggi; setelah semi-finishing, ia mengalami anil kedua untuk menghilangkan tegangan internal, diikuti oleh pemrosesan akhir—ini memastikan stabilitas jangka panjang dari akurasi alat mesin. Meja kerja adalah pengecoran besi abu-abu integral (HT250), yang mengalami pemrosesan akhir setelah perlakuan anil dan penuaan sekunder. Ini memiliki kekakuan dinamis dan statis yang sangat baik tanpa risiko deformasi. Permukaan meja kerja dilengkapi dengan T-slot yang tertata rapi untuk penjepitan benda kerja.

Dua set rel pemandu linier presisi tinggi dipasang di kedua sisi dasar rangka, memungkinkan distribusi gaya yang merata pada rel pemandu dan secara signifikan meningkatkan kekakuan alat mesin serta ketahanan tarik dan tekan. Sistem penggerak mengadopsi motor servo AC dan pasangan sekrup bola presisi untuk menggerakkan gerakan gantry di sepanjang sumbu Y. Baut yang dapat disesuaikan didistribusikan di permukaan bawah rangka, memfasilitasi penyesuaian level rangka dan meja kerja yang mudah.

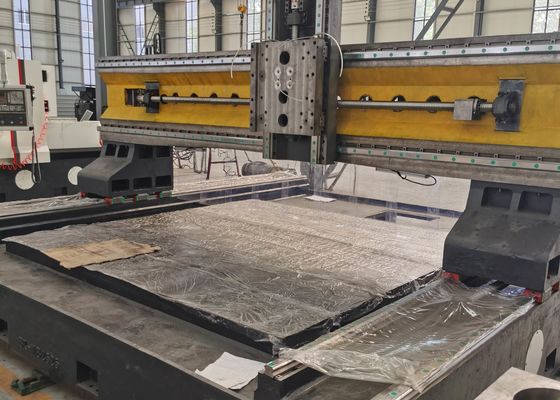

2. Gantry Bergerak
Gantry bergerak adalah pengecoran besi abu-abu (HT250). Dua rel pemandu linier dengan kapasitas beban ultra-tinggi dipasang di sisi depan gantry. Satu set pasangan sekrup bola presisi dan motor servo memungkinkan pelat luncur kepala daya bergerak di sepanjang sumbu X, dan kepala daya pengeboran dipasang pada pelat luncur kepala daya. Gerakan gantry dicapai oleh motor servo yang menggerakkan rotasi mur bola pada sekrup bola melalui kopling presisi.

Mesin pengeboran dan penggilingan gantry CNC adalah perangkat industri berkinerja tinggi yang dirancang khusus untuk pemesinan presisi komponen tipe pelat dan bagian struktural. Peralatan ini disesuaikan untuk memproses benda kerja termasuk flensa, cakram, cincin, dan pelat—dengan prasyarat utama bahwa ketebalan benda kerja ini sepenuhnya memenuhi rentang pemesinan efektif yang ditentukan mesin.

Di bengkel struktur baja, peralatan melakukan pengeboran dan penggilingan presisi pada pelat struktural dan konektor, meletakkan dasar yang kuat untuk perakitan rangka baja yang stabil. Untuk tenaga angin, ia melakukan pemrosesan presisi tinggi pada menara turbin angin dan flensa—kritis untuk memastikan komponen ini tahan terhadap kondisi yang keras (misalnya, angin kencang, fluktuasi suhu). Dalam konstruksi jembatan, ia memproses balok dan braket jembatan, menjamin koneksi yang stabil dan tahan lama yang menanggung beban dinamis sepanjang umur layanan jembatan yang panjang.
