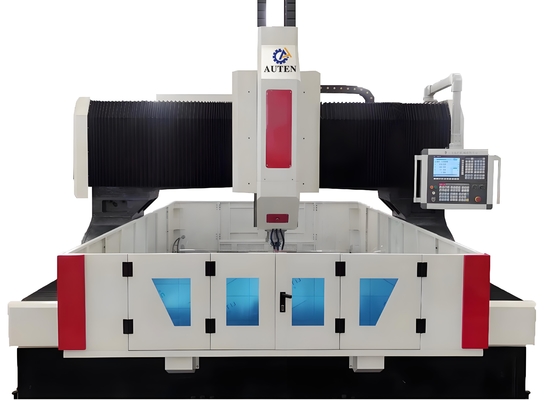

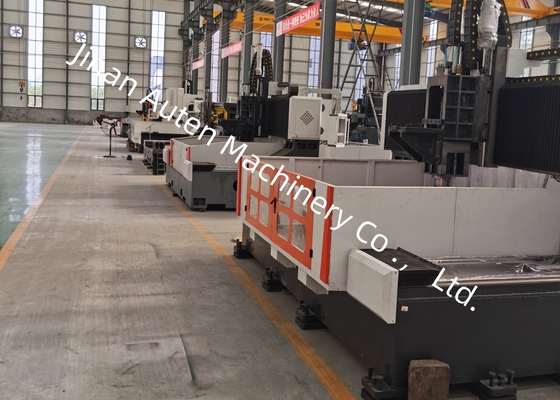

11KW / 15KW Servo Spindle Motor Power CNC Gantry Pengeboran Dan Mesin Penggilingan 28mm Lebar T-Slot
Aplikasi:
Mesin pengeboran dan penggilingan gantry CNC terutama dirancang untuk melakukan pengeboran, pengelompokan, mengetuk, dan penggilingan operasi pada pelat dan komponen struktural seperti flanges, disk,cincin, dan pelat di mana ketebalan benda kerja berada dalam lingkup pengolahannya yang efektif.Hal ini memungkinkan untuk pengeboran melalui lubang dan lubang buta di kedua bagian bahan tunggal dan bahan komposit. Seluruh proses pemesinan dikendalikan secara digital, menjamin operasi yang sangat user-friendly.penyesuaian dengan kebutuhan pemrosesan multi-varietas, dan memfasilitasi manufaktur skala besar.
Spesifikasi:
| Ukuran benda kerja |
LxW |
2000x1600 mm |
| Ketinggian gantry |
600 mm |
| Meja kerja |
Lebar slot T |
28 mm |
| Kepala tenaga pengeboran |
Qty. |
1 |
| Spindle taper |
BT2 |
| Max.diameter pengeboran |
Φ40 mm |
| Maks.ketebalan |
≤ 100 mm |
| Diameter taping |
M3-M24 |
| Kecepatan spindle |
30 ~ 3000 r/menit |
| Daya motor servo spindle |
11kW/15kW |
| Jarak dari ujung bawah spindle ke meja kerja |
200-600 mm |
|
Gerakan samping kepala penggerak
(sumbu X)
|
Maks.jalan horizontal |
1600 mm |
| Kecepatan gerakan lateral |
0 ~ 8 r/min |
| Daya servo motor untuk gerakan lateral |
2.4kW |
| Gerakan longitudinal gantry (sumbu Y) |
Maks. denyut makan |
2000 mm |
| Kecepatan gerak pakan |
0 ~ 8 m/menit |
| Daya servo motor pakan |
2x2,4kW |
| Gerakan pakan ram vertikal (sumbu Z) |
Maks. pukulan |
400 mm |
| Kecepatan bergerak |
0 ~ 8 m/menit |
| Daya servo motor |
2.4kW (Brake) |
| Keakuratan penentuan posisi tiga sumbu |
X/Y/Z/A/B/C |
± 0,015/1000mm |
| Keakuratan penentuan posisi berulang tiga sumbu |
X/Y/Z/A/B/C |
± 0,01/1000mm |
| Ukuran keseluruhan |
LxWxH |
5300x3400x2700 mm |
Fitur Produk
1Tempat tidur mesin dan meja kerja
Bagian mesin pertama kali dilas, kemudian diproses dengan proses penggilingan dan kemudian diproses dengan presisi tinggi.menjaga stabilitas struktural tanpa deformasiDua panduan linier presisi tinggi dipasang di kedua sisi dasar tempat tidur, memastikan distribusi kekuatan yang seragam pada slider panduan.Desain ini secara signifikan meningkatkan kekakuan keseluruhan mesin alat serta ketahanan tarik dan kompresiSistem penggerak mengadopsi motor servo AC yang dipasangkan dengan perakitan sekrup bola presisi untuk mengemudi dua sisi, memungkinkan gantry untuk bergerak di sepanjang sumbu Y. Selain itu,meja kerja dilengkapi dengan sistem penjepit silinder hidrolik untuk mengamankan benda kerja selama pengolahan.
2. Gantry Mobile
Gerbang portabel terbuat dari besi abu-abu (HT250).Satu set sekrup bola presisi dan servo motor bekerja bersama-sama untuk memungkinkan pelat geser kepala daya untuk bergerak di sepanjang sumbu X, dan kepala tenaga pengeboran dipasang pada pelat geser kepala tenaga.
Gerakan gantry direalisasikan melalui kopling presisi: servo motor mendorong kacang sekrup bola untuk berputar pada sekrup bola, sehingga memfasilitasi gerak gantry.
3. Kepala kekuatan pengeboran
Kepala tenaga pengeboran menggunakan motor servo spindle khusus, yang mentransmisikan daya ke spindle presisi khusus melalui sabuk sinkron bergantian untuk meningkatkan output torsi.Spindle ini dilengkapi dengan bantalan kontak sudut Jepang diatur dalam empat depan, konfigurasi dua belakang (enam baris total), memungkinkan pengaturan kecepatan tanpa langkah. Sistem perubahan alat pneumatik terintegrasi dengan spindle, memastikan penggantian alat yang cepat dan nyaman.Mekanisme makan didorong oleh servo motor dan sekrup bola; sumbu X dan Y mendukung hubungan dan mengadopsi kontrol semi-tertutup-loop, memungkinkan untuk realisasi fungsi interpolasi linier dan melingkar.Ujung spindle memiliki lubang kerucut BT50 dan dilengkapi dengan sendi putar berkecepatan tinggiIni mendukung operasi pengolahan menggunakan bor U berkecepatan tinggi dengan fungsi pembuangan air pusat.
4Perangkat pelumasan otomatis dan perangkat perlindungan
Alat mesin ini dilengkapi dengan perangkat pelumasan otomatis tekanan parsial volumetrik yang diproduksi di Taiwan.dan rak tanpa zona mati, dengan efektif melindungi masa pakai mesin alat. sumbu X dan sumbu Y mesin alat dilengkapi dengan penutup pelindung anti debu,sementara pelindung percikan tahan air dipasang di sekitar meja kerja untuk meningkatkan perlindungan operasional.
Mesin pengeboran dan penggilingan gantry CNC adalah peralatan industri berkinerja tinggi yang dirancang khusus untuk pengolahan presisi pelat dan komponen struktural.Aplikasi utamanya mencakup ruang lingkup operasi yang luas, termasuk pengeboran, chamfering, mengetuk, dan penggilingan.di mana ketebalan benda kerja berada dalam kisaran pengolahan efektif yang ditentukan oleh mesin.
Mesin Pengeboran dan Penggilingan Plat CNC Berkecepatan Tinggi berfungsi sebagai peralatan penting di bengkel struktur baja, proyek tenaga angin, dan sektor konstruksi jembatan.Di dalam bengkel struktur baja, memungkinkan operasi pengeboran dan penggilingan yang tepat pada pelat struktural dan konektor, meletakkan dasar yang kuat untuk perakitan kuat rangka baja.proses menara turbin angin dan flensa dengan presisi tinggiDalam konstruksi jembatan, ia menangani pemesinan balok dan bracket,Memastikan koneksi yang stabil dan tahan lama yang dapat menahan beban dinamis selama jembatan beroperasi dalam jangka panjangEfisiensi operasionalnya yang luar biasa memberikan dukungan yang dapat diandalkan untuk bidang-bidang penting ini, yang mendukung pengembangan infrastruktur dan kemajuan energi bersih.
