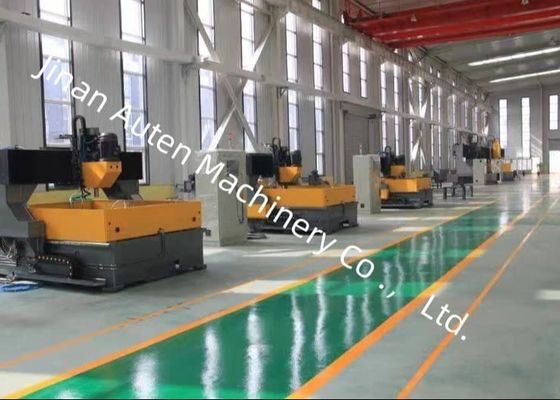

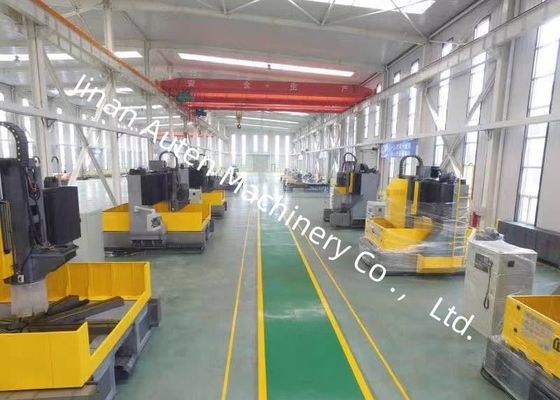

15KW Servo Spindle Motor Power CNC Gantry Flange Mesin Pengeboran Diameter Pengeboran 40mm

15KW Servo Spindle Motor Power CNC Gantry Flange Mesin Pengeboran Diameter Pengeboran 40mm

Aplikasi:

Mesin pengeboran dan penggilingan gantry CNC terutama dirancang untuk melakukan pengeboran, pengelompokan, mengetuk, dan penggilingan operasi pada pelat dan komponen struktural seperti flanges, disk,cincin, dan pelat dengan ketebalan benda kerja yang termasuk dalam lingkup pengolahan yang efektif.Hal ini memfasilitasi pengeboran melalui lubang dan lubang buta di kedua bagian bahan tunggal dan bahan komposit. Seluruh proses pemesinan diatur secara digital, memastikan operasi yang sangat user-friendly.beradaptasi dengan berbagai varietas, dan mendukung manufaktur massal.

Spesifikasi:

1Kepala Pengeboran:

Kepala tenaga pengeboran menggunakan motor servo spindle khusus, yang mentransmisikan daya ke spindle presisi khusus melalui sabuk sinkron bergantian untuk meningkatkan output torsi.Spindle dilengkapi dengan konfigurasi bantalan kontak sudut Jepang (empat di depan dan dua di belakang, total enam baris), memungkinkan variasi kecepatan tanpa langkah.

Gerakan feed didorong oleh servo motor dalam hubungannya dengan sekrup bola. sumbu X dan Y mendukung fungsi linkage dan memanfaatkan kontrol semi-tertutup-loop,memungkinkan operasi interpolasi linier dan melingkarUjung spindle memiliki lubang kerucut BT50, disertai dengan sendi putar berkecepatan tinggi, dan mampu memproses dengan bor U berkecepatan tinggi melalui outlet pusat.

2Perangkat transmisi:

Ia mengadopsi desain presisi tinggi yang menggabungkan rel panduan dan slider yang diimpor dari Taiwan, memastikan operasi yang lancar dan secara efektif meningkatkan kapasitas beban berat.

(1) sumbu X dan sumbu Z masing-masing menggunakan dua panduan linier bergulir sebagai jalur panduan dan bantalan beban untuk gerakan lateral dan longitudinal masing-masing,yang dapat memenuhi persyaratan teknis pengeboran kecepatan tinggiTransmisi sumbu X dan sumbu Z menggunakan motor servo AC untuk mendorong sekrup bola presisi untuk rotasi, sehingga mewujudkan gerakan linier.

(2) Poros Y dilengkapi dengan dua panduan linier bergulir berat di setiap sisi, salah satunya memiliki struktur gantung sisi, bersama-sama membentuk jalur geser poros Y.Konfigurasi ini memenuhi kekakuan tinggi dan persyaratan kekuatan frame gantry, sementara juga mewujudkan keuntungan teknis seperti koefisien gesekan rendah, kecepatan gerakan yang tinggi, kinerja penyerapan getaran yang sangat baik, dan masa pakai yang diperpanjang.

Transmisi sumbu X mengadopsi teknologi servo motor sinkron ganda: satu servo motor dipasang di setiap sisi, yang secara sinkron mendorong sekrup bola untuk berputar,dengan demikian memindahkan bingkai gerbang dan memungkinkan operasi mesin CNC.

Mesin pengeboran dan penggilingan gantry CNC adalah perangkat industri berkinerja tinggi yang dikembangkan khusus untuk pengolahan presisi pelat dan komponen struktural.Aplikasi utamanya mencakup berbagai operasi, termasuk pengeboran, pengelompokan, pengetikan, dan penggilingan, dengan fokus pada benda kerja seperti flange, disk, cincin, dan pelat,dengan ketebalan yang ketat dalam kisaran pengolahan efektif yang ditentukan mesin.

Mesin Pengeboran dan Penggilingan Plat CNC Berkecepatan Tinggi memainkan peran penting dalam sektor seperti bengkel struktur baja, pembangkit listrik tenaga angin, dan konstruksi jembatan.

Dalam bengkel struktur baja, ia memfasilitasi pengeboran dan penggilingan yang tepat dari pelat struktural dan komponen penghubung, memastikan perakitan kerangka yang kuat.Ini memproses menara turbin dan bagian flange dengan presisi tinggiUntuk konstruksi jembatan, ia menangani pemesinan balok dan bracket, memastikan koneksi yang stabil dan tahan lama di bawah beban dinamis.Efisiensi operasinya memberikan dukungan kuat untuk infrastruktur penting dan bidang energi bersih.
