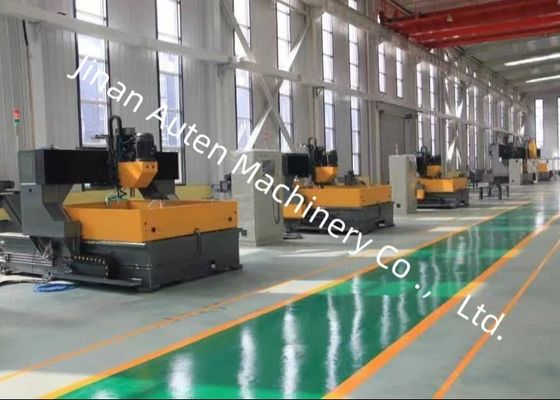

100mm Ketebalan CNC Piring Pengeboran Dan Mesin Milling M3-M24 Tapping Diameter

100mm Ketebalan CNC Piring Pengeboran Dan Mesin Milling M3-M24 Tapping Diameter

Aplikasi:

Mesin pengeboran dan penggilingan gantry CNC terutama dirancang untuk pengeboran, pengelompokan, mengetuk, dan penggilingan operasi pada pelat / komponen struktural, termasuk flange, disk, cincin, dan pelat,Dengan ketebalan benda kerja dalam kisaran pengolahan yang efektif, memungkinkan pengeboran melalui lubang dan lubang buta baik pada bagian material tunggal maupun bahan komposit.Seluruh proses pengolahan dikendalikan secara digitalPeralatan ini mampu mencapai produksi otomatis dengan presisi tinggi, mengakomodasi berbagai varietas, dan memfasilitasi manufaktur massal.

Spesifikasi:

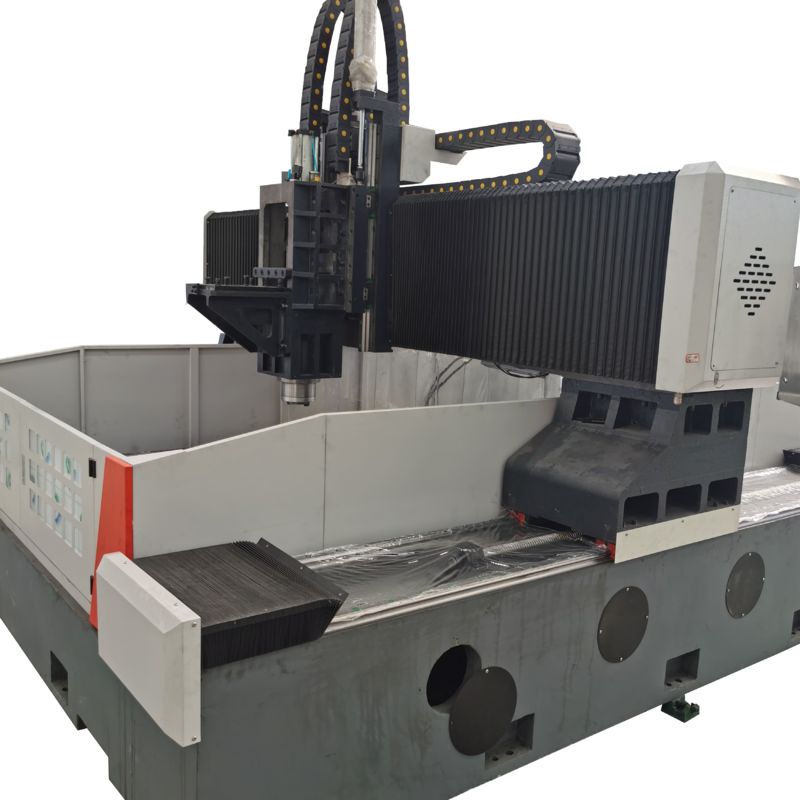

Struktur peralatan:

Hal ini terutama terdiri dari meja kerja tempat tidur, gantry bergerak, saddle slide bergerak, kepala pengeboran dan penggilingan, perangkat pelumasan otomatis, perangkat perlindungan,sebuah perangkat pendingin sirkulasi, sistem kontrol numerik, sistem listrik, dan komponen lainnya. didukung dan dipandu oleh pasangan panduan bergulir dan digerakkan oleh pasangan sekrup timbal presisi,alat mesin membanggakan akurasi posisi tinggi dan akurasi posisi berulang.

1Tempat tidur mesin dan meja kerja:

Tempat mesin mengalami pengelasan, diikuti dengan penggilingan dan pemesinan presisi, menghasilkan kekakuan dinamis dan statis yang luar biasa dengan deformasi nol.Dua panduan linier presisi tinggi dipasang di kedua sisi dasar tempat tidur, memastikan distribusi gaya yang seragam di seluruh slider panduan dan secara signifikan meningkatkan kekakuan mesin alat serta ketahanan tarik dan kompresi.Sistem drive menggunakan AC servo motor dipasangkan dengan presisi bola sekrup perakitan untuk drive sisi gandaSelain itu, bangku kerja dilengkapi dengan sistem penjepit silinder hidrolik.

2- Mobil Gantry:

Gerbang mobile dibangun dari besi abu-abu (HT250) castings, dengan dua bantalan linear rolling beban ultra-tinggi dipasang di sisi depannya.dalam kombinasi dengan servo motorGerakan gantry diwujudkan melalui servo motor yangmelalui kopling presisi, mendorong bola sekrup kacang untuk memutar pada sekrup bola.

3Mobil Saddle:

Saddle bergerak adalah komponen struktural besi cor presisi.dan reduksi planet presisi tinggi yang terhubung ke servo motor. Berat kepala daya seimbang untuk mengurangi beban sekrup dan memperpanjang umur kerja sekrup.memungkinkan tindakan seperti cepat maju, bekerja ke depan, cepat mundur, dan menghentikan kepala daya, bersama dengan fungsi pemutusan chip otomatis, chip mundur, dan jeda.

Mesin pengeboran dan penggilingan gantry CNC adalah peralatan industri berkinerja tinggi yang dirancang khusus untuk pengolahan presisi pelat dan komponen struktural.Aplikasi utamanya mencakup berbagai operasi yang komprehensif, termasuk pengeboran, pengelompokan, pengetikan, dan penggilingan, menargetkan benda kerja seperti flange, disk, cincin, dan pelat,dengan ketebalan yang ketat dalam kisaran pengolahan efektif yang ditunjuk mesin.

Mesin Pengeboran dan Penggilingan Plat CNC Berkecepatan Tinggi sangat penting dalam bengkel struktur baja, tenaga angin, dan sektor jembatan.

Di bengkel baja, memungkinkan pengeboran / penggilingan yang tepat dari pelat struktural dan konektor, memastikan perakitan kerangka yang kuat.proses menara turbin dan flanges dengan akurasi untuk menahan kondisi yang kerasDalam konstruksi jembatan, ia menangani balok dan bracket, menjamin koneksi yang stabil dan tahan lama di bawah beban dinamis.
