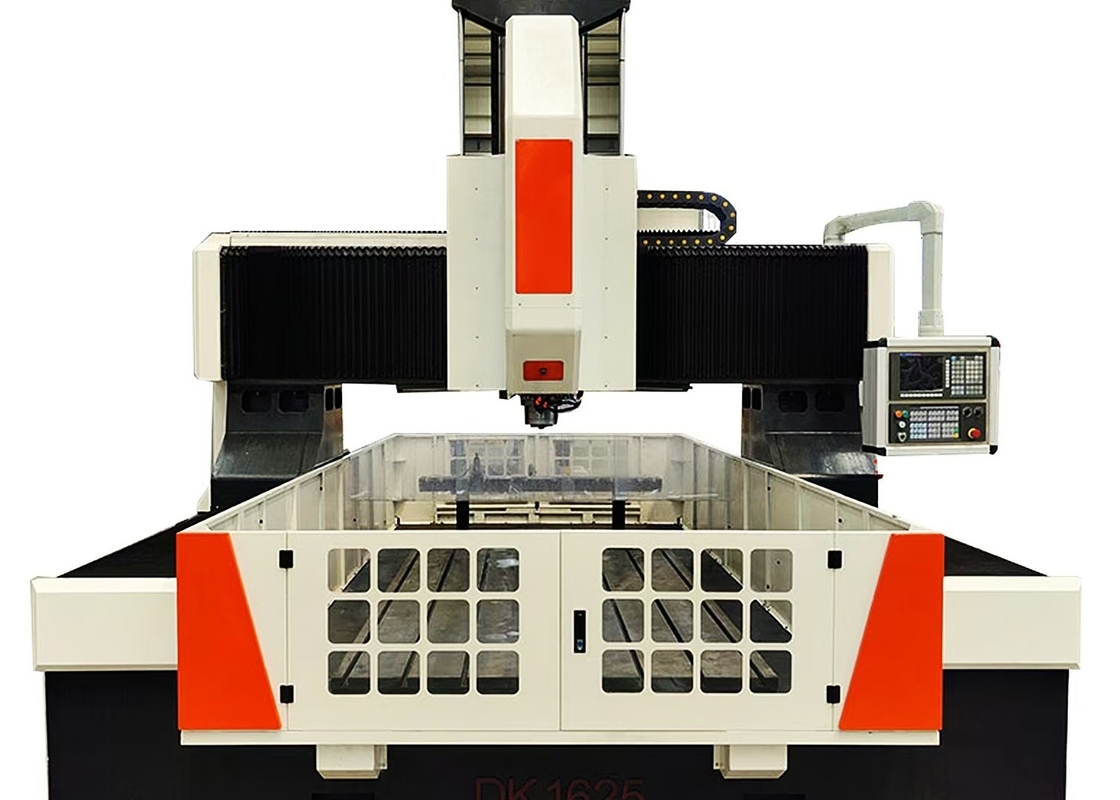

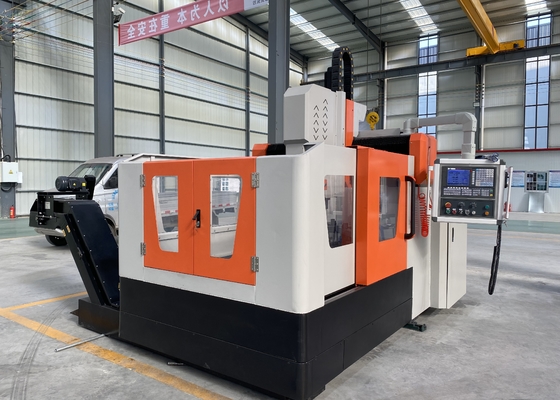

Mesin Bor Pelat CNC Model PHD2016, Diameter Pengeboran Maksimal 40mm, Ketebalan Maksimal 100mm

Model PHD2016 Mesin Bor Pelat CNC 40mm Diameter Pengeboran Maksimum 100mm Ketebalan Maksimum

Aplikasi:

Mesin bor dan milling gantry CNC terutama dirancang untuk pengeboran, chamfering, tapping, dan milling pelat dan komponen struktural, termasuk flensa, cakram, cincin, dan pelat, dengan ketebalan benda kerja dalam rentang pemrosesan yang efektif. Mesin ini memungkinkan pengeboran lubang tembus dan lubang buta pada bagian tunggal-material dan material komposit. Proses permesinan dikendalikan secara digital untuk kenyamanan operasional yang ditingkatkan, dan mendukung produksi otomatis, presisi tinggi di berbagai variasi dan dalam jumlah besar.

Struktur Peralatan:

Terutama terdiri dari meja kerja tempat tidur, gantry bergerak, sadel geser bergerak, kepala daya pengeboran dan milling, perangkat pelumasan otomatis, perangkat pelindung, perangkat pendingin sirkulasi, sistem kontrol numerik, sistem kelistrikan, dan komponen lainnya. Didukung dan dipandu oleh pasangan pemandu bergulir dan digerakkan oleh pasangan sekrup timah presisi, alat mesin mencapai akurasi posisi tinggi dan akurasi posisi ulang.

Tempat Tidur Mesin dan Meja Kerja:

Tempat tidur mesin mengalami pengelasan, diikuti oleh anil dan permesinan presisi, menghasilkan kekakuan dinamis dan statis yang luar biasa dengan deformasi nol. Dua pemandu linier presisi tinggi dipasang di kedua sisi dasar tempat tidur, memastikan distribusi gaya yang seragam pada penggeser pemandu dan secara signifikan meningkatkan kekakuan, kekuatan tarik, dan ketahanan kompresi alat mesin. Sistem penggerak menggunakan motor servo AC yang dipasangkan dengan rakitan sekrup bola presisi untuk penggerak dua sisi, memungkinkan gantry bergerak di sepanjang sumbu Y. Selain itu, meja kerja dilengkapi dengan sistem penjepitan silinder hidrolik.

Kepala Pengeboran:

Kepala daya pengeboran menggunakan motor spindel servo khusus, yang mentransmisikan daya ke spindel presisi khusus melalui sabuk sinkron bergigi untuk meningkatkan keluaran torsi. Spindel dilengkapi dengan konfigurasi bantalan kontak sudut Jepang (empat baris di bagian depan dan dua baris di bagian belakang), memungkinkan penyesuaian kecepatan tanpa langkah. Sistem penggantian alat pneumatik diintegrasikan ke dalam spindel, memastikan penggantian alat yang cepat dan nyaman.

Gerakan umpan digerakkan oleh motor servo yang dikombinasikan dengan sekrup bola. Sumbu X dan Y mendukung fungsionalitas tautan dan menggunakan kontrol semi-tertutup, memungkinkan operasi interpolasi linier dan melingkar. Ujung spindel memiliki lubang tirus BT50, dilengkapi dengan sambungan putar berkecepatan tinggi, dan mampu memproses dengan U-drill berkecepatan tinggi yang menampilkan outlet tengah.

Spesifikasi:
