Mesin Pengeboran Pelat CNC Otomatis Gaya Penjepitan 7.5KN Lebar T-Slot 28mm Daya Pendingin 0.45KW

Mesin Pengeboran Pelat CNC Otomatis Gaya Penjepitan 7.5KN Lebar T-Slot 28mm Untuk Struktur Baja

Penggunaan:

Mesin bor CNC bergerak gantry PZ4040/2 dirancang untuk operasi pengeboran pada pelat baja. Benda kerja yang dapat diproses termasuk pelat kopling yang digunakan dalam bangunan struktur baja, jembatan, dan pilon, serta flensa besar, lembaran tabung penukar panas, dan komponen serupa.Penerapan mesin bor CNC ini memungkinkan seluruh proses pengeboran mencapai otomatisasi penuh, yang ditandai dengan presisi dan efisiensi tinggi. Sangat cocok untuk proses pengeboran yang melibatkan pelat sambungan, pelat dasar, pelat ujung, templat, flensa, bagian struktural, dan komponen lainnya di berbagai industri seperti struktur baja, konstruksi jembatan, menara listrik dan komunikasi, dan penyangga boiler pembangkit listrik termal.

Presisi komponen yang diproses sesuai dengan standar nasional *Kode untuk Penerimaan Kualitas Konstruksi Struktur Baja* (GB50205-2001).

Stasiun hidrolik dilengkapi dengan sistem pendingin udara.

Perangkat lunak ini dikembangkan oleh perusahaan kami dan pengontrol yang dapat diprogram Mitsubishi (FX3GU-64MT) dengan perangkat lunak pemrograman komputer atas. Perangkat lunak ini memiliki fitur utama berikut:

1. Platform kerja perangkat lunak untuk sistem Windows atau Vista;

2. Antarmuka perangkat lunak ramah, pengoperasian, interaktivitas yang baik, dukungan untuk operasi mouse dan keyboard;
3. Manajemen sumber daya yang jelas dan efektif, program benda kerja buka dan simpan digunakan dalam bentuk kotak dialog umum, Anda dapat membuka atau menyimpan file di direktori mana pun, akses program ke file teks independen, dapat diprogram di luar lokasi, salin langsung untuk penggunaan lokal;
4. Ia memiliki fungsi pemrograman yang kuat, baik pemrograman manual maupun pemrograman otomatis menggunakan CAD, pemrograman otomatis kompatibel dengan AutoCAD, CAXA98 dan perangkat lunak CAD lainnya ；
5. Fungsi menampilkan grafik dapat memeriksa kebenaran pemrograman ；

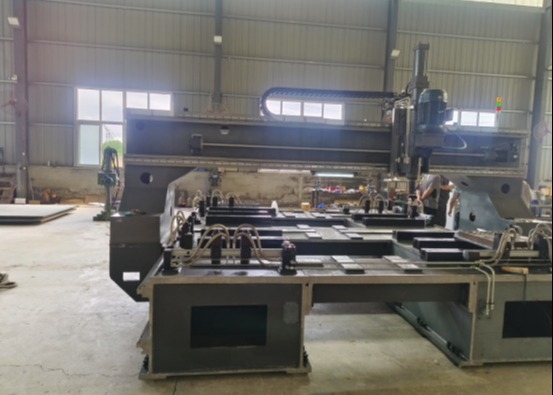

Tempat tidur terdiri dari dasar mesin, meja kerja, dan rangka penyangga tipe rangka, dasar mesin dilas dengan pelat baja, struktur baja las, setelah perawatan penuaan. Permukaan meja kerja dipasang dengan rangka penyangga tipe rangka, rangka penyangga tipe rangka di atas kombinasi pemasangan dan braket aktivitas, diperbaiki oleh sekrup kupu-kupu, melonggarkan dan mengencangkan sekrup kupu-kupu untuk menyesuaikan jarak antara braket aktivitas untuk memenuhi pemrosesan penyangga benda kerja. Area pemrosesan luas, dibagi menjadi empat zona pemrosesan di kiri dan kanan, yang dapat digunakan untuk pengeboran, pemuatan dan pembongkaran benda kerja, dan pada saat yang sama dapat diprogram untuk pengeboran dan pemrosesan dokumen.

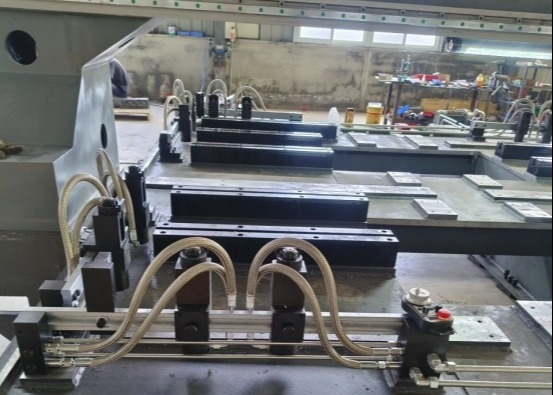

Meja dikelilingi oleh dua belas klem hidrolik otomatis yang cepat dan dapat dipindahkan, yang dapat menjepit pelat baja tunggal atau tumpang tindih sekaligus. Di sisi kiri dan kanan dasar mesin, dua rel pemandu bergulir linier berkapasitas beban tinggi diatur di setiap sisi dasar mesin, yang digunakan untuk memandu penyangga kiri dan kanan dari gantry bergerak. Dua set mekanisme penggerak yang terdiri dari motor servo AC, roda sabuk sinkron, dan sekrup bola diatur di kedua sisi dasar mesin untuk pergerakan braket kiri dan kanan gantry, yang memastikan akurasi posisi yang tinggi dan akurasi posisi yang dapat diulang.

Spesifikasi dan parameter utama mesin ini:

Nama Parameter
