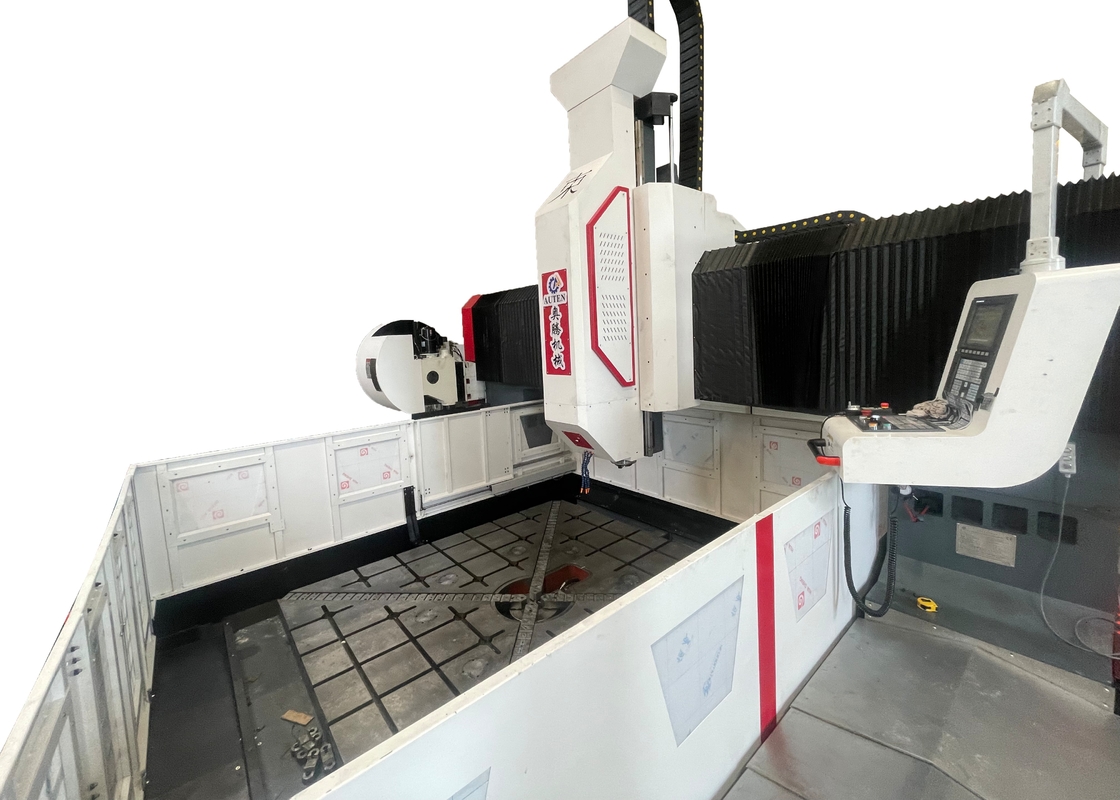

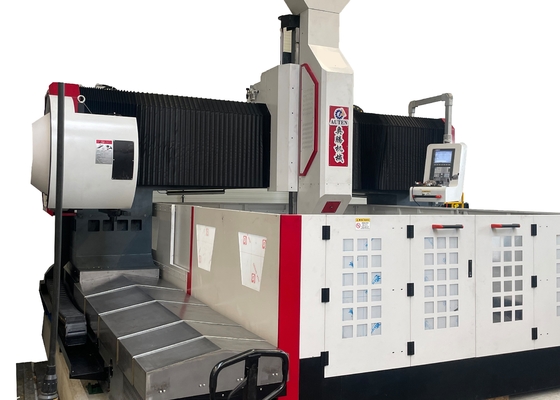

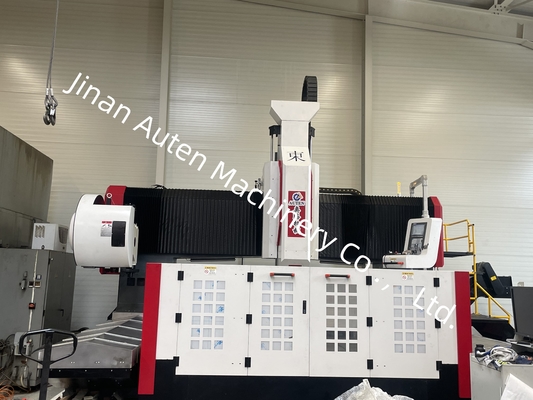

T Slot Lebar 28mm Flange Mesin Pengeboran Plat CNC 100mm Max Diameter

Model PHD2525 Pelat Flange Mesin Bor Pelat CNC Diameter Pengeboran Maksimum 100mm

Aplikasi:

Digunakan untuk pengeboran, chamfering, penyadapan, dan penggilingan pelat dan komponen struktural.

Ini terutama didedikasikan untuk operasi pengeboran efisiensi tinggi untuk benda kerja termasuk flensa, cakram, cincin, dan pelat dengan ketebalan dalam rentang pemrosesan yang efektif. Pengeboran lubang tembus dan lubang buta dapat dicapai pada bagian bahan tunggal dan bahan komposit. Proses permesinan dari alat mesin dikendalikan secara digital, menampilkan pengoperasian yang sangat nyaman, dan mampu mewujudkan produksi otomatis, presisi tinggi dengan berbagai macam dan dalam jumlah besar.

Kepala daya pengeboran:

Kepala daya pengeboran mengadopsi motor spindel servo khusus, yang menggerakkan spindel presisi khusus melalui sabuk sinkron gigi untuk memperlambat dan meningkatkan torsi. Penggantiannya cepat dan mudah, dan umpan digerakkan oleh motor servo dan sekrup bola. Sumbu X dan Y dapat dihubungkan, dan kontrol loop semi-tertutup diadopsi untuk mewujudkan fungsi interpolasi linier dan melingkar. Ujung spindel adalah lubang tirus BT50, dilengkapi dengan sambungan putar berkecepatan tinggi, yang dapat diproses dengan air pusat U-drill berkecepatan tinggi.

Perangkat transmisi:

Mengadopsi desain rel pemandu dan penggeser presisi tinggi yang diimpor dari Taiwan, berjalan dengan lancar dan secara efektif meningkatkan kapasitas beban berat.

a. Sumbu X dan sumbu Z masing-masing dalam bentuk dua rel pemandu linier bergulir sebagai rel pemandu dan penahan beban untuk gerakan lateral dan longitudinal. Itu dapat memenuhi persyaratan teknis pengeboran berkecepatan tinggi. Transmisi sumbu X Z mengadopsi motor servo AC untuk menggerakkan sekrup bola presisi untuk berputar untuk mewujudkan gerakan linier.

b. Ada dua rel pemandu linier bergulir tugas berat di kedua sisi sumbu Y, dan dua penggeser rel persegi dipasang pada setiap rel pemandu untuk membentuk jalur geser sumbu Y. Itu dapat memenuhi persyaratan kekakuan dan kekuatan tinggi dari rangka gantry, dan juga dapat memenuhi keunggulan teknis dari koefisien gesekan kecil, kecepatan bergerak cepat, kinerja penyerapan getaran yang baik, dan masa pakai yang lama. Transmisi sumbu X mengadopsi teknologi penggerak sinkron motor servo ganda, yaitu, satu motor servo di setiap sisi menggerakkan sekrup bola untuk berputar secara sinkron, yang menggerakkan rangka gantry untuk bergerak dan mewujudkan permesinan CNC.

Perangkat pelumasan otomatis dan perangkat pelindung:

Alat mesin ini dilengkapi dengan perangkat pelumasan otomatis tekanan parsial volumetrik asli Taiwan, yang secara otomatis dapat melumasi pasangan yang bergerak seperti rel pemandu, sekrup timah, rak, dll., tanpa ujung mati, untuk memastikan masa pakai alat mesin. Sumbu X dan Y dari alat mesin dilengkapi dengan pelindung tahan debu, dan pelat percikan tahan air dipasang di sekitar meja kerja.

Sistem saluran keluar air pusat:

Mesin dilengkapi dengan sistem saluran keluar air pusat sebagai standar. Sistem saluran keluar air internal dapat mencegah pin besi melilit alat selama pemrosesan, mengurangi keausan alat, memperpanjang umur alat, dan meningkatkan hasil akhir permukaan benda kerja. Lindungi permukaan benda kerja, lindungi sambungan putar berkecepatan tinggi, cegah kotoran menghalangi sambungan putar, tingkatkan kualitas benda kerja secara keseluruhan, dan tingkatkan efisiensi kerja.

Spesifikasi:
