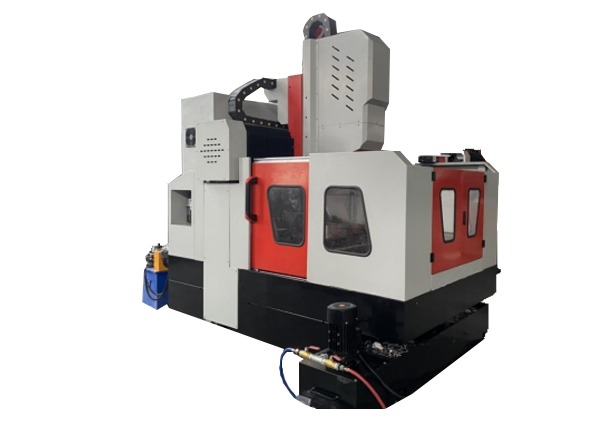

Mesin Pengeboran dan Penggilingan Pelat CNC Model BHD6060
Aplikasi:
Mesin pengeboran dan penggilingan gantry CNC terutama dirancang untuk pengeboran, chamfering, penyadapan, dan penggilingan pelat dan komponen struktural—termasuk flensa, cakram, cincin, dan pelat—dengan ketebalan benda kerja dalam jangkauan pemrosesan efektifnya. Ini memfasilitasi pengeboran lubang tembus dan lubang buta pada bagian material tunggal dan bahan komposit. Proses permesinan dikendalikan secara digital, memastikan pengoperasian yang sangat nyaman, dan memungkinkan produksi otomatis, presisi tinggi di berbagai jenis dan dalam jumlah besar.
Sadel geser yang dapat digerakkan:
Sadel geser adalah struktur besi cor presisi. Sadel geser dilengkapi dengan dua meja geser rel keras CNC bantalan beban ultra-tinggi, satu set pasang sekrup bola presisi dan peredam planet presisi tinggi yang terhubung ke motor servo untuk menggerakkan kepala daya pengeboran bergerak ke arah sumbu Z, yang dapat mewujudkan maju cepat, maju kerja, mundur cepat, berhenti, dan tindakan lainnya dari kepala daya. Ia memiliki fungsi pemecah chip otomatis, pembuangan chip, dan jeda.
Kepala daya pengeboran:
Kepala daya pengeboran mengadopsi motor spindel servo khusus, dan sabuk sinkron bergigi memperlambat untuk meningkatkan torsi untuk menggerakkan spindel presisi. Spindel mengadopsi tiga bantalan kontak sudut Jepang baris pertama dan dua baris belakang untuk mencapai perubahan kecepatan tanpa langkah. Spindel dilengkapi dengan sistem penggantian alat pneumatik untuk memungkinkan penggantian alat Cepat dan nyaman, umpan digerakkan oleh motor servo dan sekrup bola. Sumbu X dan Y dapat dihubungkan, menggunakan kontrol loop semi-tertutup, yang dapat mewujudkan fungsi interpolasi linier dan melingkar. Ujung spindel adalah lubang tirus BT40, dilengkapi dengan sambungan putar kecepatan tinggi Rotofors Italia, dan dapat menggunakan pusat pengeboran U kecepatan tinggi untuk mengeluarkan air.
Perangkat pelumasan otomatis dan perangkat pelindung:
Alat mesin ini dilengkapi dengan perangkat pelumasan otomatis tekanan parsial volumetrik asli Taiwan, yang secara otomatis dapat melumasi berbagai pasang gerakan seperti rel pemandu, sekrup timah, rak, dll., tanpa ujung mati, dan memastikan masa pakai alat mesin. Sumbu X dan Y dari alat mesin dilengkapi dengan pelindung tahan debu, dan sekat tahan percikan dipasang di sekitar meja kerja.
Spesifikasi:
| Ukuran benda kerja |
P x L |
600 x 600 mm |
| Tinggi gantry |
Kecepatan bergerak |
| Kepala daya pengeboranJumlah |
1 |
Tirus spindel |
| BT40 |
Diameter pengeboran maks. |
| Φ35 mm |
Ketebalan maks. |
| 40 mm |
Diameter penyadapan |
| M3-M15 |
Kecepatan spindel |
| 30~3000 r/mnt |
Daya motor spindel servo |
| 7.5kW |
Jarak dari ujung bawah spindel ke meja kerja |
| 200-540mm |
Gerakan lateral kepala daya |
|
(sumbu X)
Langkah horizontal maks.
|
600 mm |
Kecepatan gerakan umpan |
| 0~9 r/mnt |
Daya motor servo untuk gerakan lateral |
| 10N/M |
Gerakan umpan ram vertikal (sumbu Z) |
| Y sumbu)Langkah umpan maks. |
600 mm |
Kecepatan gerakan umpan |
| 0~9 m/mnt |
Daya motor servo umpan |
| 10N/M |
Gerakan umpan ram vertikal (sumbu Z) |
| Langkah maks. |
400 mm |
Kecepatan bergerak |
| 0~8 m/mnt |
Daya motor servo |
| 1x2.4kW (Rem) |
Akurasi penentuan posisi tiga sumbu |
| X/Y/Z/A/B/C |
0-0.01mm |
Akurasi penentuan posisi ulang tiga sumbu |
| X/Y/Z/A/B/C |
0-0.01mm |
Berat mesin |
| / |
Sekitar 3.5T |
Ukuran keseluruhan |
| P x L x T |
2200x1600x2200 mm |
|
