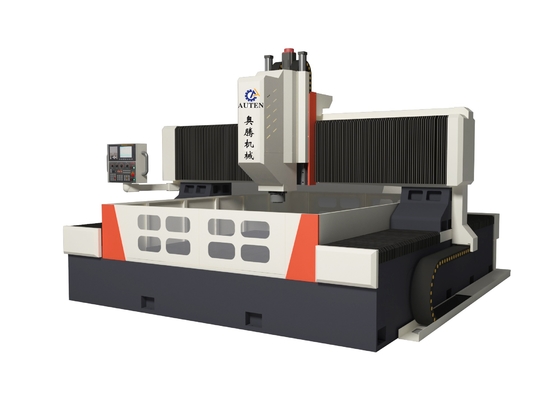

Mesin Bor Pelat CNC Ukuran Benda Kerja 3000*3000 Model PHD3030 30 KW Daya Motor Spindel Servo
Kepala daya pengeboran:
Kepala daya pengeboran mengadopsi motor spindel servo khusus, dan sabuk sinkron bergigi memperlambat untuk meningkatkan torsi untuk menggerakkan spindel presisi. Spindel mengadopsi tiga bantalan kontak sudut Jepang baris pertama dan dua baris belakang untuk mencapai perubahan kecepatan tanpa langkah. Spindel dilengkapi dengan sistem penggantian alat pneumatik untuk memungkinkan penggantian alat Cepat dan nyaman, umpan digerakkan oleh motor servo dan sekrup bola. Sumbu X dan Y dapat dihubungkan, menggunakan kontrol loop semi-tertutup, yang dapat mewujudkan fungsi interpolasi linier dan melingkar. Ujung spindel adalah lubang tirus BT50, dilengkapi dengan sambungan putar kecepatan tinggi Rotofors Italia, dan dapat menggunakan pusat pengeboran U kecepatan tinggi untuk mengeluarkan air.
Perangkat pelumasan otomatis dan perangkat pelindung:
Dilengkapi dengan perangkat pelumasan otomatis tekanan parsial volumetrik asli Taiwan, secara otomatis dapat melumasi berbagai pasangan gerakan seperti rel pemandu, sekrup, rak, dll., tanpa sudut mati, dan memastikan masa pakai alat mesin. Sumbu X dan sumbu Y dari alat mesin dilengkapi dengan penutup pelindung tahan debu, dan sekat tahan percikan dipasang di sekitar meja kerja.
Sistem kontrol CNC GSK:
Sistem khusus mesin bor CNC GSK. Motor digerakkan oleh motor servo seri nilai absolut presisi tinggi, antarmuka RS232 dan tampilan warna, antarmuka operasi bahasa Mandarin, input USB di tempat/eksternal.
1. Dengan fungsi pemecah chip, waktu pemecah chip dan siklus pemecah chip dapat diatur pada antarmuka man-machine.
2. Dengan fungsi pengangkatan alat, tinggi pengangkatan alat dapat diatur pada antarmuka man-machine. Saat mengebor ke ketinggian ini, bor dengan cepat diangkat ke bagian atas benda kerja, dan kemudian serutan, lalu maju cepat ke permukaan pengeboran dan beralih secara otomatis.
3. Kotak kontrol operasi terpusat dan unit genggam mengadopsi sistem kontrol numerik untuk memfasilitasi pemrograman, penyimpanan, tampilan, dan komunikasi. Antarmuka operasi memiliki fungsi dialog man-machine, kompensasi kesalahan, dan alarm otomatis.
4. Peralatan memiliki fungsi pratinjau dan inspeksi ulang posisi lubang sebelum pemrosesan, dan pengoperasiannya sangat nyaman.
Sistem filtrasi air pusat:
Dilengkapi dengan sistem penyaringan air pusat, yang secara efektif dapat menyaring kotoran dalam cairan pendingin pemotongan. Sistem semprotan air internal dapat mencegah pin besi terlilit pada alat selama pemrosesan, mengurangi keausan alat, memperpanjang umur alat, meningkatkan hasil akhir permukaan benda kerja, dan ujung alat Pin outlet air bertekanan tinggi dapat melindungi permukaan benda kerja dengan baik, melindungi sambungan putar kecepatan tinggi, mencegah kotoran menghalangi sambungan putar, dan meningkatkan kualitas keseluruhan benda kerja dan meningkatkan efisiensi kerja.
Spesifikasi:
| Ukuran benda kerja |
PxL |
3000x3000 mm |
| Tinggi gantry |
800 mm |
| Kepala daya pengeboran |
Jml. |
1 |
| Tirus spindel |
BT50 |
| Maks. diameter pengeboran |
Φ80 mm |
| Maks. ketebalan |
≤180 mm |
| Diameter penyadapan |
M3-M28 mm |
| Kecepatan spindel |
30~3000 r/min |
| Daya motor spindel servo |
30kW |
| Jarak dari ujung bawah spindel ke meja kerja |
200-800mm |
|
Gerakan lateral kepala daya
(sumbu X)
|
Maks. langkah horizontal |
3000 mm |
| Kecepatan gerakan lateral |
0~9 r/min |
| Daya motor servo untuk gerakan lateral |
1x2.4 kW |
| Gerakan longitudinal gantry (sumbu Y) |
Maks. langkah umpan |
3000 mm |
| Kecepatan gerakan umpan |
0~9 m/min |
| Daya motor servo umpan |
2x2.4 kW |
| Gerakan umpan ram vertikal (sumbu Z) |
Maks. langkah |
600 mm |
| Kecepatan bergerak |
0~8 m/min |
| Daya motor servo |
1x2.4 kW |
| Akurasi posisi tiga sumbu |
X/Y/Z/A/B/C |
0-0.02mm/1000mm |
| Akurasi posisi ulang tiga sumbu |
X/Y/Z/A/B/C |
0-0.01mm/1000mm |
| Ukuran keseluruhan |
PxLxT |
4800x4500x3200 mm |
