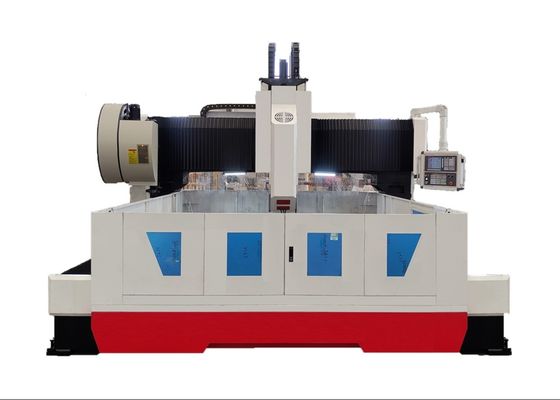

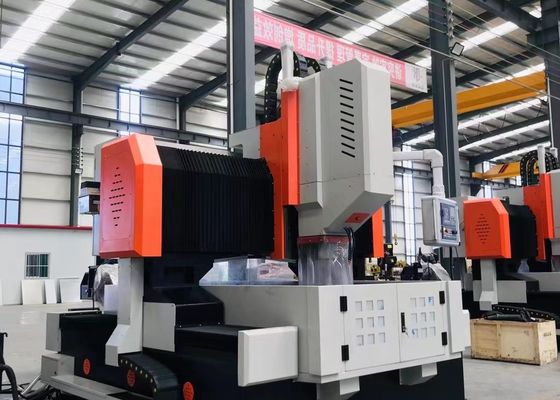

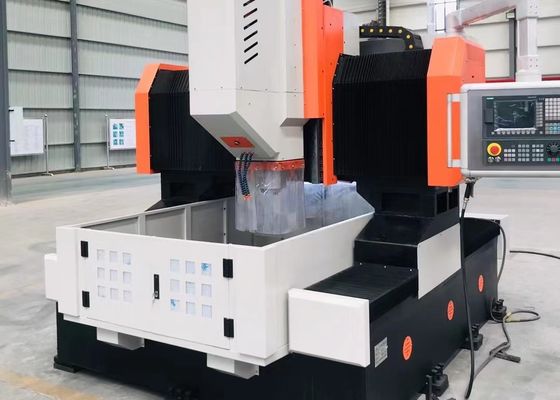

Mesin Pengeboran dan Penggilingan Pelat CNC Kecepatan Tinggi Model PHD2020
Sadel Bergerak:
Sadel bergerak adalah komponen struktural besi cor presisi. Dilengkapi dengan dua seluncur rel linier CNC bantalan beban ultra-tinggi, satu set rakitan sekrup bola presisi, dan peredam planet presisi tinggi yang terhubung ke motor servo. Konfigurasi ini menyeimbangkan berat kepala daya, mengurangi beban pada sekrup dan memperpanjang masa pakainya. Kepala daya pengeboran digerakkan untuk bergerak di sepanjang sumbu Z, memungkinkan tindakan seperti maju cepat, umpan kerja, penarikan cepat, dan berhenti. Juga dilengkapi dengan fungsi termasuk pemecahan chip otomatis, penarikan chip, dan jeda.
Kepala pengeboran:
Kepala daya pengeboran mengadopsi motor spindel servo khusus, yang menggerakkan spindel presisi khusus melalui sabuk sinkron bergigi untuk meningkatkan torsi. Spindel mengadopsi bantalan kontak sudut Jepang enam baris tipe depan empat dan belakang dua untuk mencapai perubahan kecepatan tanpa langkah. Spindel dilengkapi dengan sistem penggantian alat pneumatik untuk membuat penggantian alat cepat dan nyaman. Umpan digerakkan oleh motor servo dan sekrup bola. Sumbu X dan Y dapat dihubungkan dan kontrol loop semi-tertutup diadopsi untuk mewujudkan fungsi interpolasi linier dan melingkar. Ujung spindel adalah lubang tirus BT50, dilengkapi dengan sambungan putar berkecepatan tinggi, dan dapat diproses dengan outlet tengah bor U berkecepatan tinggi.
Perangkat transmisi:
Mengadopsi desain rel pemandu dan slider presisi tinggi yang diimpor dari Taiwan, yang berjalan dengan lancar dan secara efektif meningkatkan kapasitas beban berat.
1. Sumbu X dan sumbu Z masing-masing mengadopsi dua rel pemandu linier bergulir sebagai rel pemandu dan bantalan beban untuk gerakan lateral dan longitudinal. Hal ini dapat memenuhi persyaratan teknis pengeboran berkecepatan tinggi. Transmisi sumbu X dan sumbu Z mengadopsi motor servo AC untuk menggerakkan sekrup bola presisi untuk berputar dan mewujudkan gerakan linier.
2. Ada dua rel pemandu linier bergulir tugas berat di kedua sisi sumbu Y, salah satunya adalah struktur gantung samping, yang bersama-sama membentuk jalur geser sumbu Y. Hal ini dapat memenuhi persyaratan kekuatan kekakuan tinggi dari rangka gantry, dan juga dapat memenuhi keunggulan teknis dari koefisien gesekan kecil, kecepatan bergerak cepat, kinerja penyerapan getaran yang baik, dan masa pakai yang lama. Transmisi sumbu X mengadopsi teknologi penggerak sinkron motor servo ganda, yaitu, satu motor servo di setiap sisi, secara sinkron menggerakkan sekrup bola untuk berputar, menggerakkan rangka gantry untuk bergerak, dan mewujudkan pemesinan CNC.
Perangkat pelumasan otomatis dan perangkat pelindung:
Mesin perkakas ini dilengkapi dengan perangkat pelumasan otomatis tekanan parsial volumetrik buatan Taiwan, yang secara otomatis dapat melumasi rel pemandu, sekrup timah, rak, dan pasangan bergerak lainnya tanpa sudut mati, memastikan masa pakai mesin perkakas. Sumbu X dan Y dari mesin perkakas dilengkapi dengan penutup pelindung tahan debu, dan pelindung percikan tahan air dipasang di sekitar meja kerja.
Interferometer laser:
Setiap perangkat dikalibrasi dengan interferometer laser API Amerika untuk secara akurat memeriksa dan mengkompensasi kesalahan pitch, celah balik, akurasi posisi, akurasi posisi berulang, dll., untuk memastikan stabilitas dinamis dan statis serta akurasi pemrosesan mesin. Untuk memastikan akurasi pemrosesan 3D dan circularity mesin.
