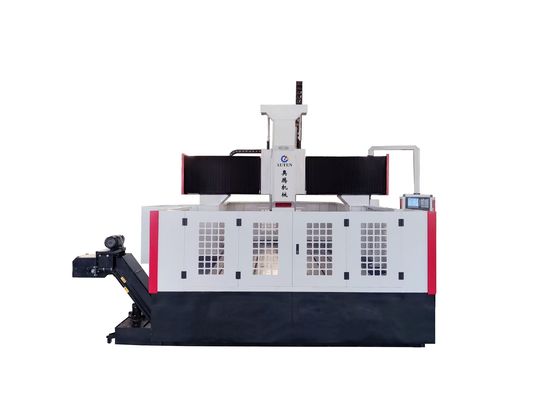

2000 X 2000mm Ukuran benda kerja Mesin Pengeboran Plat CNC yang Stabil dan awet Diameter 50 mm Untuk Mesin Plat / Komponen Struktural Presisi Tinggi

Aplikasi:

Mesin bor dan milling gantry CNC terutama dirancang untuk melakukan operasi pengeboran, chamfering, penyadapan, dan milling pada komponen pelat/struktural—termasuk flensa, cakram, cincin, dan pelat—dalam jangkauan pemrosesan efektifnya, terlepas dari ketebalannya. Mesin ini mampu mengebor lubang tembus dan lubang buta pada bagian material tunggal dan material komposit. Proses permesinan dikendalikan secara digital, memastikan pengoperasian yang sangat mudah digunakan, dan mendukung produksi otomatis dengan presisi tinggi, kemampuan beradaptasi dengan berbagai produk, dan skalabilitas untuk manufaktur massal.

Struktur Peralatan:

Peralatan ini terutama terdiri dari meja kerja tempat tidur, gantry bergerak, sadel geser bergerak, kepala daya pengeboran dan milling, sistem pelumasan otomatis, mekanisme pelindung, perangkat pendingin sirkulasi, sistem kontrol numerik, dan sistem kelistrikan. Didukung dan dipandu oleh pasang pemandu bergulir, dan digerakkan oleh pasang sekrup timah presisi, alat mesin ini menawarkan akurasi posisi tinggi dan akurasi posisi ulang.

Tempat Tidur Mesin dan Meja Kerja:

Tempat tidur mesin mengalami pengelasan, diikuti oleh anil dan permesinan presisi, memastikan kekakuan dinamis dan statis yang luar biasa dengan stabilitas dimensi permanen.Dua pemandu linier presisi tinggi dipasang di kedua sisi dasar tempat tidur, memungkinkan distribusi gaya yang seragam di seluruh penggeser pemandu dan secara signifikan meningkatkan kekakuan, kekuatan tarik, dan ketahanan kompresi mesin.Sistem penggerak menggunakan motor servo AC yang dipasangkan dengan rakitan sekrup bola presisi untuk penggerak dua sisi, memfasilitasi pergerakan gantry di sepanjang sumbu Y.Selain itu, meja kerja diintegrasikan dengan sistem penjepitan silinder hidrolik untuk fiksasi benda kerja yang aman.

Gantry Bergerak:

Gantry bergerak dibangun dari coran besi kelabu (HT250), dengan dua pemandu linier bergulir beban ultra-tinggi dipasang di sisi depannya.Satu set sekrup bola presisi, bersama dengan motor servo, memungkinkan pelat geser kepala daya melintasi sepanjang sumbu X, dan kepala daya pengeboran dipasang pada pelat geser ini.Pergerakan gantry difasilitasi oleh motor servo, yang menggerakkan rotasi mur sekrup bola pada sekrup bola melalui kopling presisi untuk mencapai gerakan yang halus dan presisi.

Spesifikasi:
