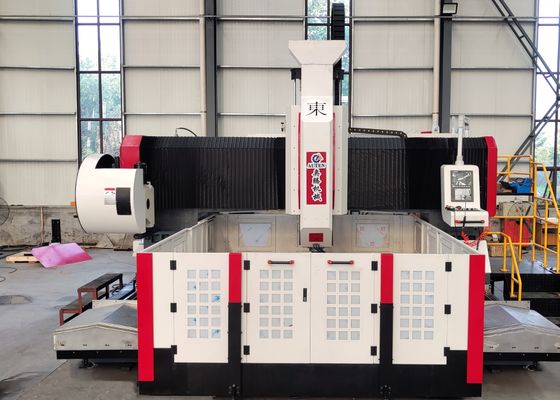

Mesin Pengeboran dan Penggilingan Pelat CNC Kecepatan Tinggi untuk Pemrosesan Efisiensi Tinggi

Kecepatan TinggiCNCPiringPengeborandan MillingMesinMOdelPHD2525

Aplikasi:

Digunakan untuk pengeboran, chamfering, mengetuk dan penggilingan bagian pelat/struktur.

Hal ini terutama digunakan untuk pengolahan pengeboran efisiensi tinggi dari flanges, disk, cincin, pelat dan benda kerja lainnya yang ketebalannya berada dalam kisaran efektif.Pengeboran melalui lubang dan lubang buta dapat direalisasikan pada bagian bahan tunggal dan bahan kompositProses pemesinan alat mesin dikendalikan secara digital, dan pengoperasiannya sangat nyaman.

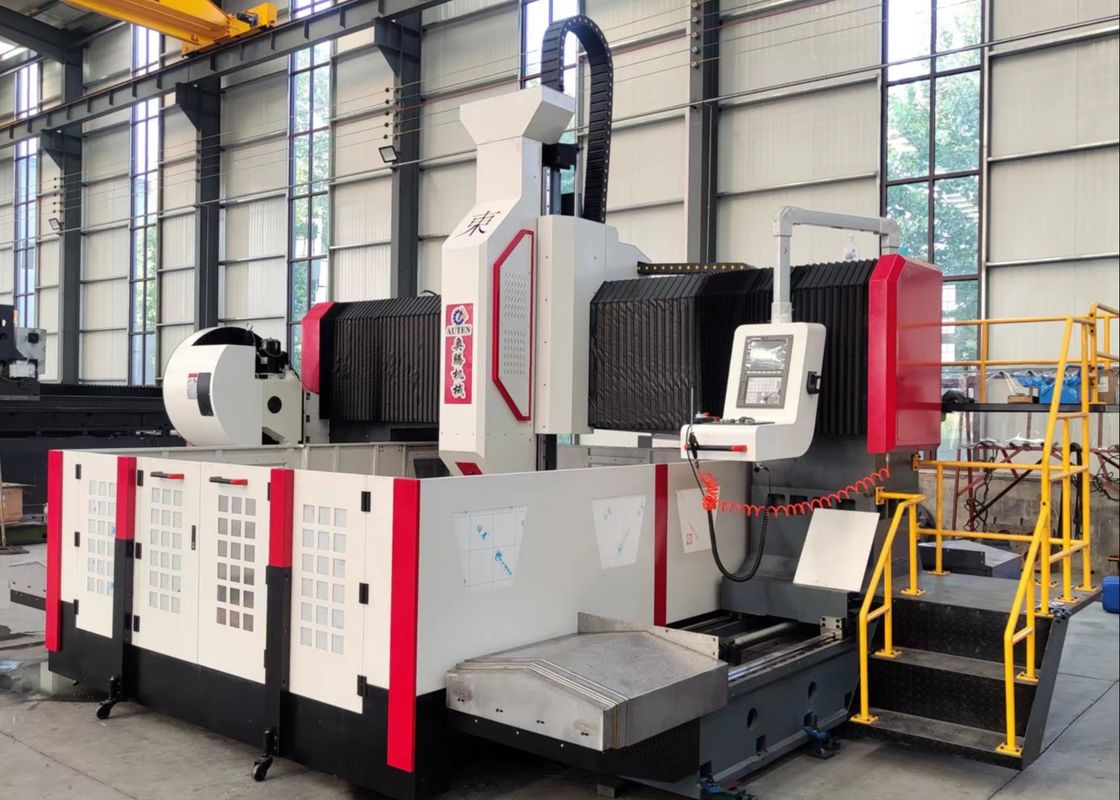

Struktur mesin:

Tempat tidur mesin tuang, terutama terdiri dari meja kerja, gantry bergerak, saddle geser bergerak, kepala pengeboran dan penggilingan, perangkat pelumasan otomatis, perangkat perlindungan,Perangkat pendingin sirkulasi, sistem kontrol digital, sistem listrik, dll. rolling hard rail pair support and guidance, presisi lead screw pair drive,alat mesin memiliki akurasi posisi yang tinggi dan akurasi posisi berulang.

1Tempat tidur dan meja kerja:

Tempat tidur adalah bagian yang dilas tabung persegi panjang, yang dipanaskan pada suhu tinggi sebelum pengolahan, dan dipanaskan dua kali setelah semifinishing untuk menghilangkan ketegangan, dan kemudian menyelesaikan pengolahan,yang dapat memastikan stabilitas keakuratan alat mesinMeja kerja adalah casting integral dari besi abu-abu (HT250), yang selesai setelah penggilingan sekunder dan perawatan penuaan, dengan kekakuan dinamis dan statis yang baik dan tidak ada deformasi.Ada T-slot terencana dengan baik pada permukaan kerja pesawat untuk mengekstrim workpieces. Dua panduan linier presisi tinggi dipasang di kedua sisi dasar tempat tidur,sehingga rel panduan dapat ditekan secara merata dan sangat meningkatkan kekakuan dan kekuatan tarik dan kompresi alat mesin. Sistem drive mengadopsi AC servo motor dan presisi bola sekrup pasangan. membuat gantry bergerak dalam arah sumbu Y. baut disesuaikan didistribusikan pada permukaan bawah tempat tidur,yang dapat dengan mudah menyesuaikan tingkat tempat tidur workbench.distribusikan pada permukaan bawah tempat tidur, yang dapat dengan mudah menyesuaikan tingkat meja kerja tempat tidur.

Gantry Mobile

Gerbang gerbang yang bergerak dicurangi dari besi abu-abu (HT250), dan dua rel panduan linier dengan kapasitas bantalan yang sangat tinggi dipasang di sisi depan gerbang.Satu set presisi bola sekrup sepasang dan servo motor membuat kepala power slide pelat bergerak ke arah sumbu X, dan kepala tenaga pengeboran dipasang pada pelat geser kepala tenaga.Gerakan gantry direalisasikan oleh servo motor mendorong rotasi kacang bola pada sekrup bola melalui kopling presisi.

Sspesifikasi:
