Mesin Pengeboran dan Penggilingan Plat CNC 1600*1600mm Workpiece Precision Ball Screws Servo Motors

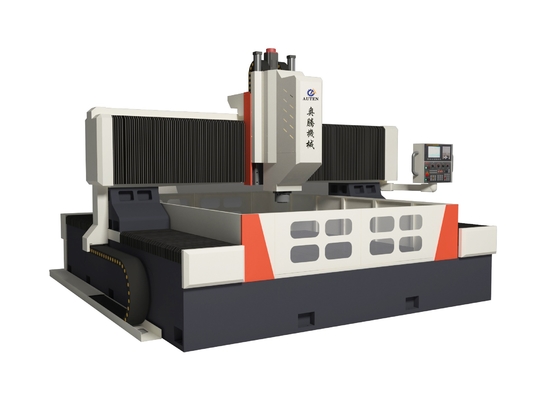

Mesin Pengeboran dan Penggilingan Pelat CNC Model PHD1616

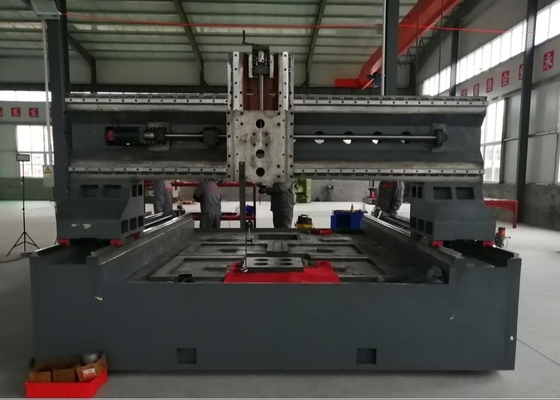

Struktur mesin:
Rangka mesin dicetak, terutama terdiri dari meja kerja, gantry bergerak, sadel geser bergerak, kepala daya pengeboran dan penggilingan, perangkat pelumasan otomatis, perangkat pelindung, perangkat pendingin sirkulasi, sistem kontrol digital, sistem kelistrikan, dll. Pasangan rel keras bergulir mendukung dan memandu, pasangan sekrup timah presisi menggerakkan, alat mesin memiliki akurasi posisi tinggi dan akurasi posisi ulang.
1. Meja kerja
Meja kerja terbuat dari besi abu-abu (HT250), yang difinishing dengan perlakuan penuaan temper dan getaran sekunder, dengan kekakuan yang baik dan tidak ada deformasi. Permukaan kerja mengadopsi struktur pengecoran.
2. Gantry bergerak:
Gantry bergerak terbuat dari besi cor kelabu (HT250). Sisi depan gantry dilengkapi dengan dua pasang pemandu linier bergulir berkapasitas sangat tinggi, satu set sekrup bola presisi dan motor servo, sehingga slide kepala daya digunakan sebagai sumbu Y. Saat bergerak ke arah yang sama, kepala daya pengeboran dipasang pada pelat geser kepala daya. Gerakan gantry diwujudkan oleh rotasi sekrup bola yang digerakkan oleh motor servo melalui kopling presisi.



3.​Sadel bergerak:
Sadel geser adalah struktur besi cor presisi. Sadel geser dilengkapi dengan dua meja geser rel keras CNC berbeban sangat tinggi, satu set pasangan sekrup bola presisi dan peredam planet presisi tinggi yang terhubung ke motor servo untuk menggerakkan daya pengeboran Kepala bergerak dalam arah sumbu Z, yang dapat mewujudkan maju cepat, kerja maju, mundur cepat, berhenti, dan tindakan lainnya dari kepala daya. Ia memiliki fungsi pemecah chip otomatis, pembuangan chip, dan jeda.



4. Kepala daya pengeboran:


Spesifikasi:
