Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Ukuran maksimal karya kerja l × w (mm): | 1500 × 800 | Max. Diameter meninju (mm): | Φ26 |
---|---|---|---|
Kekuatan pukulan (kN): | 1000 | Kekuatan penandaan (KN): | 800 |
Ukuran karakter (mm): | 14×10×19 | Jumlah karakter: | 12 |
Industri yang berlaku:

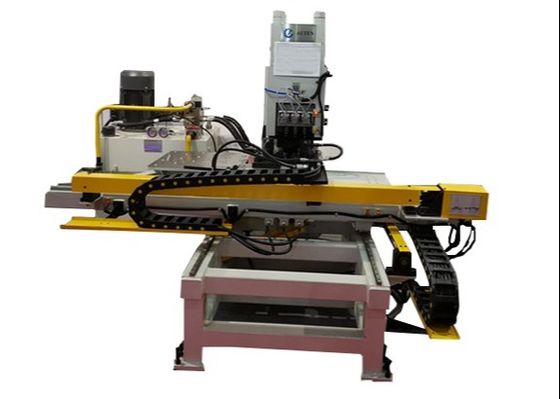

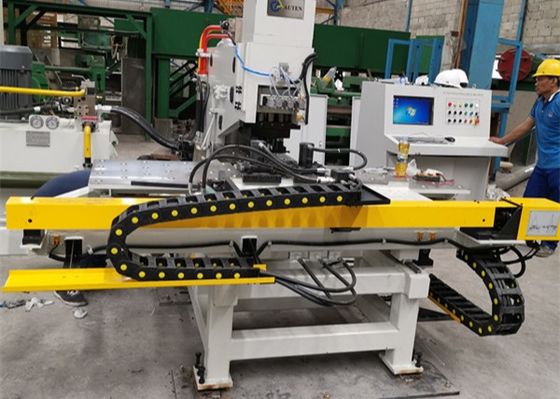

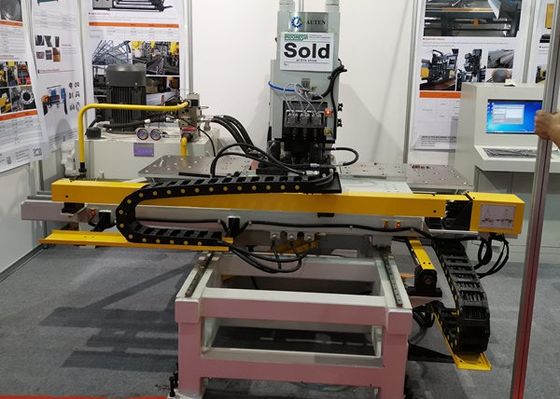

Peralatan ini dirancang khusus untuk operasi tusukan, penandaan, dan pengeboran pada pelat baja dalam industri menara baja.Pengeboran, dan tugas penandaan pada pelat logam di berbagai sektor industri lainnya.
Fitur produk:
1.Desain Struktural yang Kuat dan Operasi Lanjutan Kerangka mesin dibangun melalui las pelat tipe C, memastikan kekakuan yang sangat baik dan menyediakan area kerja yang luas.Dilengkapi dengan tiga stasiun mati, termasuk yang didedikasikan untuk penandaan, mesin memungkinkan otomatis beralih stasiun die.menggunakan baffle nol sebagai referensi datum dan mendukung benda kerja pada meja kerja bantalan bolaGerakan sumbu X dan Y dikendalikan dengan tepat oleh servo motor dan penggerak sekrup bola, sementara posisi penumbukan dikelola oleh sistem PLC, memungkinkan proses pemesinan sepenuhnya otomatis.Setelah program workpiece dimasukkan oleh operator, dapat digunakan kembali untuk operasi berikutnya.
2Operasi CNC Efisiensi Tinggi
Menggunakan teknologi CNC canggih dan mekanisme servo motor-driven feed, mesin memberikan efisiensi pemrosesan yang luar biasa dan memastikan presisi benda kerja yang stabil selama operasi.
3.Desain Komponen Modular
Komponen fungsional utama dirancang dengan struktur perakitan modular, memudahkan pemeliharaan yang mudah dan meminimalkan waktu henti untuk perbaikan.
4.Pemrosesan Multifungsi
Mampu melakukan operasi menyetrum, menandai, dan mengebor pada satu piring, merampingkan alur kerja produksi dan meningkatkan produktivitas.
5.Unit Pengeboran yang Dioptimalkan
Unit pengeboran menggabungkan fungsi seperti penurunan cepat, pakan lambat selama pemesinan, dan retrasi cepat, mengoptimalkan efisiensi operasional dan mengurangi waktu pemrosesan secara keseluruhan.
6.Pemrograman yang Ramah Pengguna
Proses pemrograman intuitif dan fleksibel.Pengguna dapat langsung memasukkan diameter lubang, posisi, dan kuantitas benda kerja ke dalam komputer.Selain itu, mesin ini mendukung program yang dihasilkan oleh perangkat lunak lofting dan memungkinkan konversi langsung data CAD / CAM,memastikan integrasi yang mulus dengan sistem desain dan manufaktur yang ada.
Sspesifikasi:
Model | BNC100 | BNCZ100 | ||
Ukuran maksimum benda kerja L × W ((mm)) | 1500×800 | |||
Max. diameter tusukan (mm) | Φ26 | |||
Diameter pengeboran maksimum (mm) | / | Φ50 | ||
Ketebalan lempeng (mm) | Menonjok | 5 ¢ 25 (Q235) | ||
Pengeboran | 40 | |||
Kekuatan pukulan (kN) | 1000 | |||
Kekuatan penandaan (kN) | 800 | |||
Jarak minimal antara lubang dan tepi plat (mm) | Menonjok | 25 | ||
Pengeboran | Tergantung pada diameter lubang | |||
Ukuran karakter ((mm) | 14×10×19 | |||
No. karakter | 12 | |||
Stasiun mati | 3 | 4 | ||
Kecepatan pemasangan pengeboran ((mm/menit) | / | 25 ~ 280 | ||
Jarak spindle pengeboran ((mm) | / | 180 | ||
Kecepatan rotasi spindel pengeboran ((r/menit) | / | 120 ~ 560 | ||
Keakuratan | Sesuai dengan GB2694 | |||
Mode pemrograman | Masukan dengan keyboard, antarmuka RS232 dan antarmuka USB | |||
Dimensi keseluruhan L × W × H (mm) | 3200 × 3000 × 1900 | 3200 × 3000 × 2600 | ||
Berat mesin (kg) | Sekitar 5400 | Sekitar 5800 |
