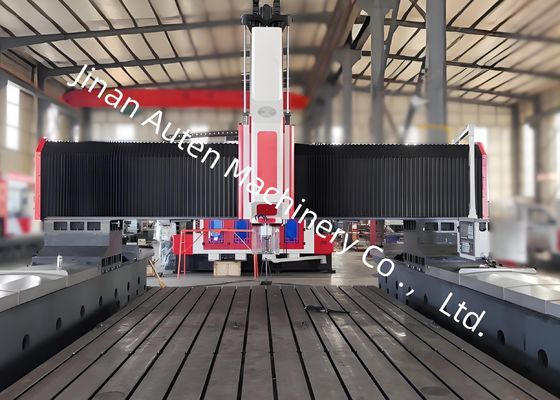

100mm Gantry Tinggi Performa Tinggi Mesin Pengeboran Plat CNC 22kw Servo Spindle Motor Power
Aplikasi peralatan:
Mesin ini CNC Gantry Pengeboran dan Milling Mesin Seri terutama digunakan untuk pengeboran, chamfering, mengetuk, penggilingan, dan pengeboran operasi pada piring / komponen struktural bagian.Ini secara efisien mengebor lubang di benda kerja seperti flanges, cakram, cincin, dan pelat dengan ketebalan dalam kisaran efektif.Pemrosesan alat mesin dikendalikan secara digitalHal ini memungkinkan produksi otomatis, presisi tinggi, multi-varietas, dan skala besar.
Struktur peralatan:
Peralatan ini terutama terdiri dari meja kerja tempat tidur, gantry bergerak, pelana bergerak, kepala pengeboran dan penggilingan, perangkat pelumasan otomatis dan perangkat perlindungan,sebuah perangkat pendingin sirkulasi, sistem kontrol digital, dan sistem listrik. panduan Rolling memberikan dukungan dan panduan, sementara penggerak sekrup presisi memastikan akurasi posisi yang tinggi dan repeatability.
1Tempat tidur dan meja kerja:
Tempat tidur dan meja kerja terbuat dari besi abu-abu (HT250) sebagai cor integral, menjalani penggilingan sekunder dan perawatan penuaan,dan diproses dengan presisi untuk memastikan kekakuan dinamis dan statis yang sangat baik tanpa deformasiPermukaan meja kerja memiliki slot T yang diproses dengan presisi yang diatur dalam tata letak yang rasional untuk mengekstrak benda kerja.memastikan distribusi gaya yang seragam pada slide panduanSistem penggerak menggunakan servo motor AC dan pasangan sekrup bola presisi untuk penggerak sisi ganda,memungkinkan gantry untuk bergerak di sepanjang sumbu YBolts diatur didistribusikan pada dasar tempat tidur, yang memungkinkan untuk penyesuaian yang nyaman dari tempat tidur dan tingkat horizontal meja kerja.
2Gerbang mobile:
Gerbang gerbang bergerak terbuat dari besi abu-abu (HT250) dan memiliki dua panduan linier bergulir yang sangat kuat yang dipasang di sisi depan gerbang.Sebuah set precision bola sekrup pasangan dan servo motor memungkinkan geser kepala daya untuk bergerak dalam arah sumbu X. kepala kekuatan pengeboran dipasang pada slide kepala daya.
3- Menggerakkan pelana:
Saddle bergerak adalah komponen struktural besi cor presisi.dan reduktor planet presisi tinggi yang terhubung ke servo motorHal ini juga dilengkapi dengan silinder nitrogen-seimbang. menyeimbangkan berat kepala daya untuk mengurangi beban pada sekrup bola dan memperpanjang umur layanannya.Ini mendorong kepala kekuatan pengeboran untuk bergerak di arah sumbu Z, yang memungkinkan fungsi seperti fast feed, working feed, rapid retraction, dan stop.
Tabel parameter teknis:
| Nama |
Artikel |
Nilai parameter |
| Dimensi maksimum pemrosesan benda kerja |
Panjang × Lebar (mm) |
3000*2500 |
| Ketinggian gantry (mm) |
1000 (juga dapat ditentukan berdasarkan fondasi) |
| Meja kerja |
Lebar slot T (mm) |
28 |
| Kepala tenaga pengeboran tipe ram vertikal |
Jumlah (unit) |
1 |
| Lubang kerucut spindle |
BT1Pengelolaan |
| Diameter pengeboran (baja karbon biasa) (mm) |
Φ1-Φ90 |
| Diameter tap (mm) |
M3-M30 |
| Kecepatan spindle (r/menit) |
30 ~ 3000 |
| Kekuatan motor servo spindle (kW) |
22kw |
| Jarak dari ujung bawah spindle ke meja kerja (mm) |
200-1200 |
| Gerakan lateral kepala penggerak (sumbu X) |
Perjalanan samping maksimum (mm) |
2500 |
| Kecepatan gerakan lateral (m/menit) |
0 ~ 8 |
| Kekuatan servo motor gerak samping (kW) |
4.2*1 |
| Gerakan longitudinal gantry (sumbu Y) |
Perjalanan pakan maksimum (mm) |
3000 |
| Kecepatan gerakan pakan (m/menit) |
0 ~ 8 |
| Kekuatan servo motor pakan (kW) |
4.2*2 |
| Gerakan pakan slide vertikal (sumbu Z) |
Perjalanan maksimum (mm) |
1000 |
| Kecepatan gerak (m/menit) |
0 ~ 6 |
| Kekuatan servo motor (kW) |
3.6*1 (rem) |
| Keakuratan penentuan posisi tiga sumbu |
X/Y/Z/A/B/C |
± 0,015/1000mm |
| Keakuratan penentuan posisi berulang tiga sumbu |
X/Y/Z/A/B/C |
± 0,01/1000mm |
| Dimensi eksternal |
8200*6500*5000mm |
